890334026030CS

产品分类: 薄膜电容
厂牌: WURTH
产品描述: 1.5μF ±10% 聚丙烯 310V 通孔安装 26mm*10mm*21.5mm
供应商型号: 890334026030CS
供应商: 国内现货
标准整包数: 1

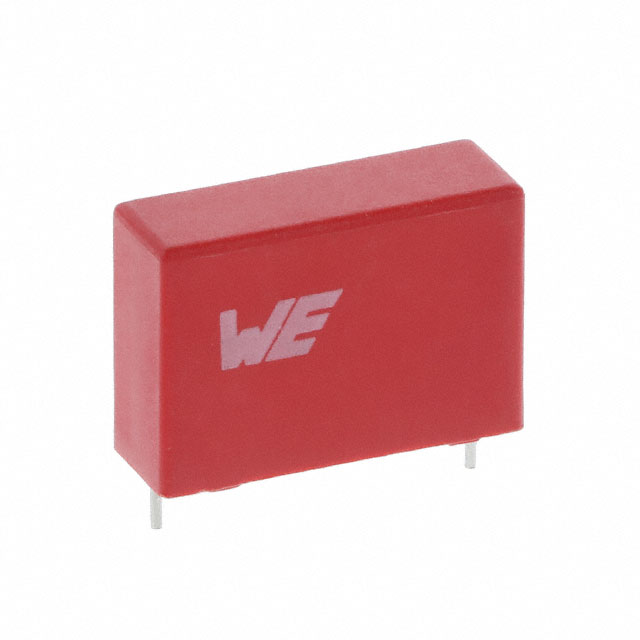

WURTH 薄膜电容 890334026030CS

890334026030CS概述


    产品简介


    这款Würth Elektronik eiSos GmbH & Co. KG制造的电容器,型号为WCAP-FTXX Film Capacitors MXXP225155K310ACPP35004,是一种主要用于通用电子设备中的薄膜电容器。它的主要功能是作为跨接在电源上的安全电容(X2类),用于抑制电磁干扰(EMI)。此产品具有高耐压等级和优异的温度稳定性,适用于家电、工业设备、照明系统等多个领域的电源滤波和信号耦合应用。

    技术参数


    | 参数 | 规格 |

    | 尺寸(mm) | 长:26.0±0.5,宽:10.0±0.5,高:22.5±0.5,引脚直径:4.0±0.5 |
    | 推荐孔径(mm) | 22.5 |
    | 容量(μF) | 1.5,误差范围:±10% |
    | 额定电压(V AC) | 最大值:310 |
    | 额定电压(V DC) | 85°C时最大值:630;105°C时最大值:560 |
    | 绝缘电阻(GΩ) | 最小值:6.67,测试条件:1分钟,100 V DC |
    | 损耗因子(DF) | 1 kHz时最大值:0.1%,10 kHz时最大值:0.7%,100 kHz时最大值:3% |
    | 最大电压上升率(dV/dt) | 140 V/μs |
    | 击穿电压(DC) | 引脚到引脚:最大值:1333 V,引脚到外壳:最大值:2000 V AC |

    产品特点和优势


    - 安全性高:作为X2级安全电容,能够在恶劣环境中稳定运行,防止电源干扰引起的故障。
    - 温度稳定性:在-40°C至+105°C的宽温度范围内表现出色,确保在不同环境下的可靠性。
    - 耐压等级高:支持高达310 V AC的额定电压,满足多数电源设计的要求。
    - 低损耗因子:即便在高频条件下,也能够保持较低的损耗因子,减少能量损失。
    - 良好的机械强度:通过严格的弯曲和拉力测试,保证在组装过程中的耐用性。

    应用案例和使用建议


    应用案例:这种电容器常被用于家用电器(如微波炉、洗衣机)、工业设备(如电机驱动器)以及LED照明系统的电源电路中,用于消除电源线上的噪声干扰。这些应用场合要求电容器在恶劣的工作条件下保持高可靠性和长期稳定性。
    使用建议:
    - 确保在焊接过程中遵循适当的热应力管理规范,避免过度热冲击导致损坏。
    - 在组装后进行功能测试,特别是对高可靠性和安全标准的应用场景,应进行更严格的预评估。
    - 在储存时,务必遵循制造商的推荐存储条件,避免长时间暴露于极端温度或湿度环境下。

    兼容性和支持


    - 兼容性:由于是标准封装尺寸,易于与其他标准电路板兼容。此外,推荐使用符合Pb-free标准的焊接工艺以提高焊接可靠性。
    - 支持与维护:Würth Elektronik提供详细的技术文档和支持服务,包括产品的全面测试报告、安装指南和技术咨询等,以确保客户能够正确使用和维护该产品。

    常见问题与解决方案


    1. 问题:电容器的损耗因子随频率变化较大。
    - 解决方案:选择具有更宽频带范围的电容器型号,或在高频应用中适当调整负载。
    2. 问题:在高温环境下出现容量降低现象。
    - 解决方案:确认应用环境温度不超过105°C,并考虑增加散热措施。
    3. 问题:焊接时引脚断裂。
    - 解决方案:遵循制造商推荐的焊接曲线,确保焊接过程中的热应力管理得当。

    总结和推荐


    综上所述,这款WCAP-FTXX Film Capacitors MXXP225155K310ACPP35004是一款设计精良、可靠性高的电容器,非常适合需要较高安全性和温度稳定性的电源电路设计。其出色的电气特性和广泛的应用范围使其成为市场上非常有竞争力的产品。我们强烈推荐该产品用于任何需要高效能和高可靠性的电源滤波和信号耦合应用。

890334026030CS参数

参数
电容值 1.5μF
容差 ±10%
介电材料 聚丙烯
额定电压-AC 310V
额定电压-DC -
ESR-等效串联电阻 -
长*宽*高 26mm*10mm*21.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

890334026030CS厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

890334026030CS数据手册

厂牌 PDF简要描述 下载
WURTH 薄膜电容 WURTH 890334026030CS 890334026030CS数据手册

890334026030CS封装设计

查看详情并下载
Symbol
Footprint
3D Model
