890324022007

产品分类: 薄膜电容
厂牌: WURTH
产品描述: 15nF ±10% 聚丙烯 7.5mm 275V 通孔安装 11mm*6mm*10.5mm
供应商型号: 2455978
供应商: 海外现货
标准整包数: 1

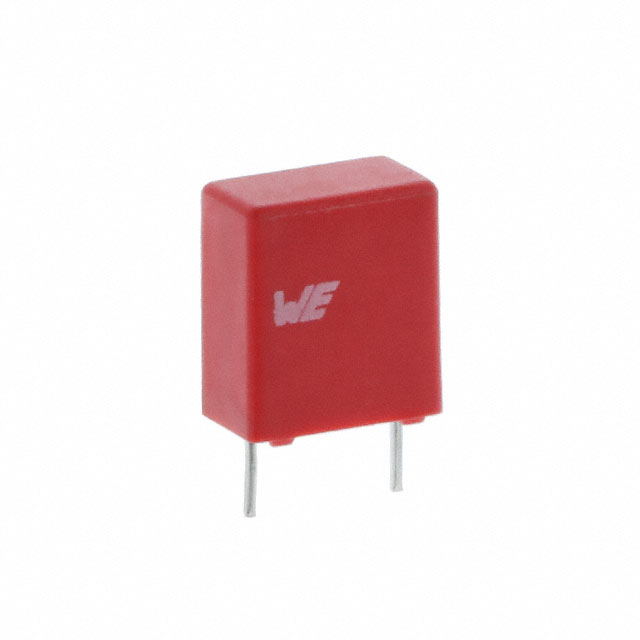

WURTH 薄膜电容 890324022007

890324022007概述

    WCAP-FTX2 Film Capacitors 技术手册

    产品简介


    WCAP-FTX2 Film Capacitors(聚酯薄膜电容器)是一种用于一般电子设备的电容产品。这些电容器采用金属化聚丙烯材料制造,适用于各种电路设计,如电源、信号处理和滤波等场合。主要功能包括储能、滤波和稳定电压。它们广泛应用于消费电子产品、工业控制设备以及通信系统等领域。

    技术参数


    | 参数 | 值 | 单位 | 备注 |
    ||
    | 电容量 | 0.0150 | µF | ± 10% |
    | 额定电压 | 275 | V (AC)
    | 绝缘电阻 | > 30000 | MΩ
    | 损耗因子(1kHz) | < 0.10 | %
    | 损耗因子(10kHz) | < 0.10 | %
    | 损耗因子(100kHz) | < 0.50 | %
    | 电压变化率 | 500 | V/ µs
    | 引脚到引脚的耐压强度 | 1333 | V (DC)
    | 引脚到外壳的耐压强度 | 2000 | V (AC)

    产品特点和优势


    WCAP-FTX2 Film Capacitors 具有以下显著特点和优势:
    - 高可靠性:通过严格的测试标准,确保在恶劣环境下依然保持高稳定性。
    - 低损耗因子:较低的损耗因子使得电容器在高频条件下仍然能够保持较高的效率。
    - 宽温度范围:能够在-40°C至+105°C的温度范围内正常工作。
    - 优异的机械稳定性:通过了严格的振动和弯曲测试,确保电容器在装配和运输过程中不会损坏。
    - 安全认证:通过多项国际标准认证,如ENEC、cULus和CQC,符合安全和环保要求。

    应用案例和使用建议


    这些电容器在多种应用中表现出色,例如:
    - 电源滤波:可以有效降低电源中的纹波和噪声,提高系统的稳定性和可靠性。
    - 信号耦合:在高频信号传输中,能够减少信号失真,提升信号质量。
    使用建议:
    - 在焊接过程中,应严格遵守指定的焊接曲线,避免过高的焊接温度和时间。
    - 确保焊接后的电容器不承受任何机械应力,以防止引脚受损。
    - 使用推荐的钻孔模式安装电容器,避免更改特定的引脚间距。

    兼容性和支持


    - 兼容性:这款电容器与其他常见的电子组件具有良好的兼容性,可以广泛应用于各种电路板设计。
    - 支持:Würth Elektronik eiSos GmbH & Co. KG 提供详细的技术文档和售后支持,包括设计指导和故障排除服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器引脚弯曲 | 使用推荐的焊接曲线进行焊接,并确保引脚不受机械应力。|
    | 温度变化导致性能下降 | 使用宽温范围的电容器,并确保在规定的温度范围内操作。|

    总结和推荐


    WCAP-FTX2 Film Capacitors 是一款设计精良、性能稳定的聚酯薄膜电容器,适用于多种应用场景。它具有高可靠性、低损耗和宽温度范围等优点,适合于电源、信号处理和滤波等电路设计。我们强烈推荐此产品给需要高性能电容器的电子工程师和制造商。如果您有任何疑问或需要进一步的支持,请联系 Würth Elektronik eiSos GmbH & Co. KG 的技术支持团队。

890324022007参数

参数 值
电容值 15nF
容差 ±10%
介电材料 聚丙烯
引线间距 7.5mm
额定电压-AC 275V
额定电压-DC -
ESR-等效串联电阻 -
长*宽*高 11mm*6mm*10.5mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

890324022007厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

890324022007数据手册

厂牌 PDF简要描述 下载
WURTH 薄膜电容 WURTH 890324022007 890324022007数据手册

890324022007封装设计

查看详情并下载
Symbol
Footprint
3D Model
