830108174209

产品分类: 无源晶振
厂牌: WURTH
产品描述: 10pF 25MHz 50Ω SMD-3225-4P 贴片安装 3.2mm*2.5mm*800μm
供应商型号: 1923-830108174209TR-ND
供应商: Digi-Key
标准整包数: 3000

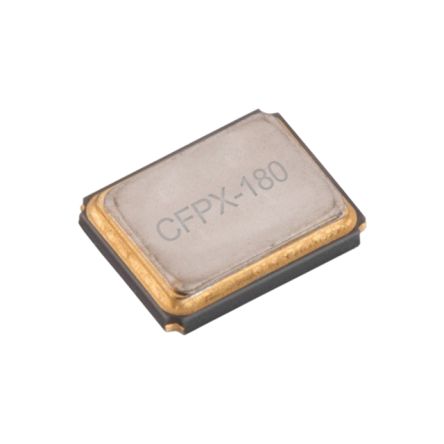

WURTH 无源晶振 830108174209

830108174209概述

    IQD LFXTAL081742RL3K 石英晶体技术手册

    产品简介


    LFXTAL081742RL3K 是由 Würth Elektronik 生产的一款标准 3.2x2.5mm 表面贴装石英晶体,采用陶瓷封装和密封金属盖设计,具有高可靠性。这款晶体适用于广泛的电子产品,特别是在需要高精度频率稳定性的场合。

    技术参数


    - 型号: LFXTAL081742RL3K
    - 包装: Tape & reel (3,000 units)
    - 外形尺寸: 3.2 x 2.5 mm
    - 频率: 25.0 MHz
    - 频率容差: ±10.00 ppm (@ 25°C)
    - 频率稳定性: ±15.00 ppm
    - 工作温度范围: -40.00 to 85.00 °C
    - 老化率: ±5 ppm max per year (@ 25°C)
    - 负载电容: 10.00 pF
    - 并联电容: 7 pF max
    - 驱动功率: 100 µW max
    - 等效串联电阻 (ESR): 50.00 Ω max
    - 存储温度范围: -55 to 125 °C
    - 冲击: MIL-STD-202F, Method 213B: 1000G, 0.5ms, 1/2 sine wave
    - 振动: MIL-STD-202F, Method 204D, Test Condition D: 20G (10Hz-2000Hz), 4hrs in 3 mutually perpendicular planes (total 12hrs)

    产品特点和优势


    1. 高频率精度: 频率容差为 ±10.00 ppm,在宽泛的工作温度范围内仍能保持高精度。
    2. 宽广的工作温度范围: 能在 -40.00 至 85.00 °C 的温度范围内稳定运行,满足大多数工业应用的需求。
    3. 高可靠性: 采用陶瓷封装和密封金属盖设计,提供良好的防潮和抗干扰能力。
    4. 符合环保要求: RoHS 和 REACh 合规,适用于对环境有严格要求的应用。

    应用案例和使用建议


    LFXTAL081742RL3K 可用于各种电子产品,如通信设备、网络设备、时钟电路和计时器等。为了确保最佳性能,建议在设计电路时考虑以下几点:
    1. 匹配负载电容: 确保所选的负载电容与石英晶体的负载电容相匹配。
    2. 热管理: 在高功耗应用中,应注意适当的散热措施以避免温度波动影响性能。
    3. 正确布线: 使用短且低阻抗的连接线来减少寄生效应,提高频率稳定性。

    兼容性和支持


    该产品可与多种电子元器件兼容,特别是在通信和测量设备中。Würth Elektronik 提供详尽的技术支持,包括应用指南、测试报告和认证文档,确保客户能够顺利集成和使用该产品。

    常见问题与解决方案


    1. 频率偏差大: 检查负载电容是否与产品规格相符。
    2. 无法正常启动: 确认驱动功率不超过最大值。
    3. 温度稳定性差: 确保工作温度在规定的范围内。

    总结和推荐


    总体来看,LFXTAL081742RL3K 是一款高精度、高可靠性的表面贴装石英晶体。它在各种应用场景中表现出色,尤其是需要高频率稳定性和宽温范围的应用。推荐在需要高频率精度和可靠性的电子产品中使用此款晶体。

830108174209参数

参数
频率容差 -
等效串联电阻 50Ω
频率 25MHz
驱动电平 -
负载电容 10pF
频率稳定性 -
长*宽*高 3.2mm*2.5mm*800μm
通用封装 SMD-3225-4P
安装方式 贴片安装
包装方式 卷带包装

830108174209厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

830108174209数据手册

厂牌 PDF简要描述 下载
WURTH 无源晶振 WURTH 830108174209 830108174209数据手册

830108174209封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.3185 ¥ 2.6396
库存: 3000
起订量: 3000 增量: 0
交货地:
最小起订量为:3000
合计: ¥ 7918.8
