首页  >  产品百科  >  690357102672

690357102672

产品分类: 卡边缘连接器 - 其他
厂牌: WURTH
产品描述: Wurth Elektronik 2.54mm间距26p双排排针, WR-MM系列, 直角
供应商型号: 732-690357102672-ND
供应商: Digi-Key
标准整包数: 1

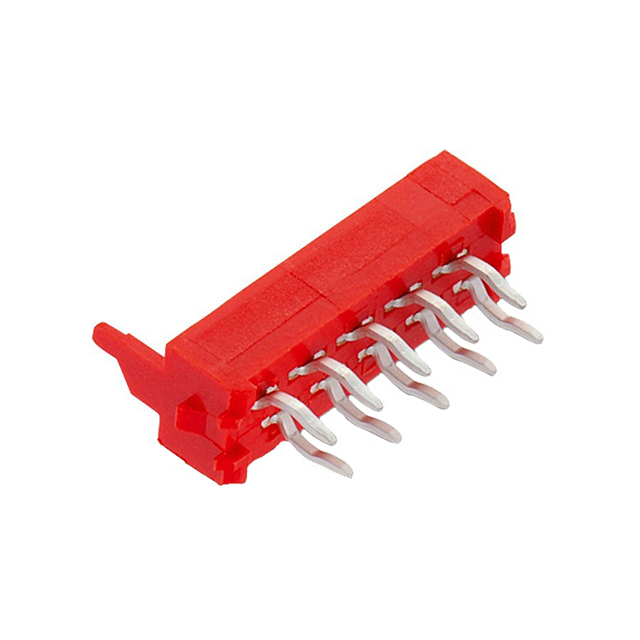

WURTH 卡边缘连接器 - 其他 690357102672

690357102672概述

    WR-MM Male Connector: Technical Overview and Application Guide

    产品简介


    WR-MM Male Connector(型号:690357102672)是一种专为通用电子设备设计的电子元件。作为一款高可靠性连接器,它具备26个引脚,每排间距为2.54毫米。该产品主要用于消费电子产品、工业控制设备以及其他非安全关键领域的电子设备中。它的主要功能是提供稳定可靠的电连接,确保信号传输的质量和效率。

    技术参数


    以下是WR-MM Male Connector的技术规格及电气特性摘要:
    - 引脚数: 26
    - 每排引脚间距 (Pl): 31.75 mm
    - 长度 (L): 35.05 mm
    - 第二排长度 (L1): 33.85 mm
    - 额定电流: 每针1.5 A
    - 工作电压: 250 V (AC)
    - 耐压测试: 1分钟内承受500 V (AC)
    - 接触电阻: 最大10 mΩ
    - 绝缘电阻: 最小1000 MΩ
    - 推荐焊接温度曲线: 首次波峰最高温度250°C至260°C,冷却时间最大10秒,回流焊预热区域温度范围100°C到130°C,预热时间70秒

    产品特点和优势


    1. 高性能接触设计: WR-MM Male Connector采用镀镍磷青铜材料,提供卓越的导电性能和耐用性。
    2. 环境适应性强: 能够在-40°C到+105°C的宽温度范围内稳定工作。
    3. 可靠的设计: 通过了UL94 V-0防火等级认证,具有出色的阻燃特性。
    4. 广泛的应用场景: 适用于多种电子设备和系统中,尤其是对电气性能要求较高的场合。
    5. 易于集成: 与Würth Elektronik其他产品兼容,易于在不同系统中安装和调试。

    应用案例和使用建议


    应用案例
    1. 消费电子: 如智能手机、平板电脑等便携式设备的充电接口。
    2. 工业控制: 工业自动化设备中的信号连接器。
    3. 医疗设备: 如便携式医疗器械的数据传输接口。
    使用建议
    1. 散热管理: 在高温环境下使用时,注意良好的散热措施以避免温度过高导致性能下降。
    2. 防尘防水: 确保正确封装和密封,防止灰尘和水汽进入连接器内部影响使用寿命。
    3. 焊接操作: 使用推荐的焊接温度曲线进行焊接,确保良好的连接稳定性。

    兼容性和支持


    - 兼容性: WR-MM Male Connector与Würth Elektronik其他同类产品兼容,便于系统集成。
    - 技术支持: Würth Elektronik提供详尽的产品文档和技术支持服务,包括可靠性评估和设计咨询等。

    常见问题与解决方案


    1. 问题: 焊接过程中出现虚焊。
    - 解决方案: 严格按照推荐的焊接温度曲线操作,并确保焊接设备设置正确。

    2. 问题: 连接器接触不良。
    - 解决方案: 清理插针和插座,确保无杂质和氧化物,然后重新插入。

    3. 问题: 接触电阻增大。
    - 解决方案: 检查是否安装不当或受外力影响,重新安装并确认所有紧固件到位。

    总结和推荐


    总的来说,WR-MM Male Connector是一款具备高可靠性和良好电气性能的连接器。其广泛应用范围和易集成特性使其成为众多电子设备的理想选择。我们强烈推荐此产品用于各类非安全关键领域的电子设备中,特别是在需要稳定且高效信号传输的场合。

690357102672参数

参数
长*宽*高 35.05mm(长度)*5mm(宽度)
安装方式 通孔安装
包装方式 管装

690357102672厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

690357102672数据手册

厂牌 PDF简要描述 下载
WURTH 卡边缘连接器 - 其他 WURTH 690357102672 690357102672数据手册

690357102672封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.89 ¥ 15.9705
25+ $ 1.6407 ¥ 13.7306
100+ $ 1.4293 ¥ 11.9612
250+ $ 1.3235 ¥ 11.0761
1000+ $ 1.17 ¥ 9.7914
库存: 70
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 15.97
直接购买
加入购物车
