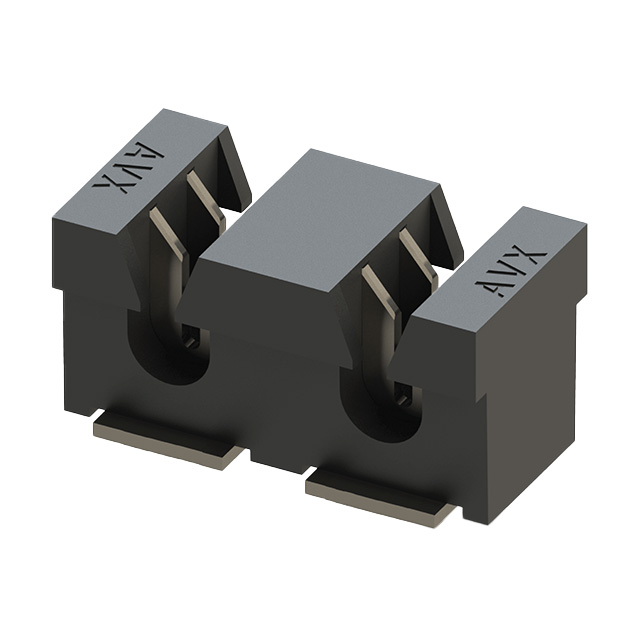

009176002001806

产品分类: 卡边缘连接器 - 其他
厂牌: AVX
产品描述:
供应商型号: 478-009176002001806TR-ND
供应商: Digi-Key
标准整包数: 1000
AVX 卡边缘连接器 - 其他 009176002001806

009176002001806概述

    Discrete Wire IDC Series 9176 技术手册

    产品简介


    Discrete Wire IDC 系列 9176 是一款面向汽车和工业市场的表面贴装式绝缘位移连接器(IDC),专为直接将单根电线连接到PCB板而设计。该系列支持14 AWG 到 28 AWG 的电线规格,广泛应用于需要高度可靠性的场合,如LED照明系统(SSL)中电源和信号的引入。

    技术参数


    - 电流等级: 10 安培/接触
    - 电压等级: 300 VAC
    - 适用电线范围:
    - 18 AWG 至 24 AWG
    - 绝缘直径:1.1mm 至 2.1mm
    - 工作温度: -40°C 至 +125°C
    - 机械参数:
    - 绝缘材料: 尼龙46 (UL94V0)
    - 接触材料: 磷青铜
    - 表面处理: 锡镀层
    - 使用寿命: 可重复插拔 3 次
    - 电气参数:
    - 每根线提供两个大的SMT焊尾以增强PCB稳定性
    - 连接器可用的配置: 1p-3p

    产品特点和优势


    - IDC 接触设计:确保气密连接,提高长期可靠性。
    - 夹紧绝缘层的连接器外壳:提供正向应变释放,确保在极端条件下的稳定。
    - 通过汽车级的冲击、振动和温度循环测试:保证可靠性。
    - 支持高和低体积组装工具:匹配不同的生产需求。
    - 成本效益:相较于焊接或压接工艺,总应用成本更低。
    - 选配端盖和锁止盖:提供最大应变释放。
    - 高温耐受性:最高耐受260°C回流焊接过程。

    应用案例和使用建议


    - 连接离散电线组件:直接将电线连接到PCB板上。
    - 引入电源和信号:连接器可以用于将电源和信号引入PCB板。
    - 级联PCB板:适用于创建连续的PCB板串。
    使用建议:
    - 在选择合适的连接器时,考虑所用电缆的绝缘直径。
    - 针对不同生产量,选用合适的装配工具以提高效率。

    兼容性和支持


    - 9176系列具有多种配置选项,可满足不同应用需求。
    - 厂商提供了详细的组装工具和辅助配件,帮助客户顺利完成安装。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入困难 | 确保使用的电线直径在规定范围内;适当清洁连接器。 |
    | 焊尾不稳定 | 重新确认焊尾安装正确,并使用适当的工具按要求焊接。 |
    | 连接不良 | 重新检查电线的绝缘直径及焊接情况。 |

    总结和推荐


    总体来看,Discrete Wire IDC Series 9176 系列是一款非常适合汽车和工业领域的高性能连接器,尤其适合那些对耐用性和稳定性要求较高的应用。它具备优异的电气性能、良好的环境适应性和便捷的安装方式。因此,我们强烈推荐使用该产品以满足相关需求。
