1-2103124-2

产品分类: 卡边缘连接器 - 其他
厂牌: TE CONNECTIVITY
产品描述: HVA280 2P HEADER ASSY W/HVIL - PLASTIC 1 PIECE CHART
供应商型号: JY-1-2103124-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 卡边缘连接器 - 其他 1-2103124-2

1-2103124-2概述

    电子元器件技术手册:HVA280 2P HEADER ASSY

    产品简介

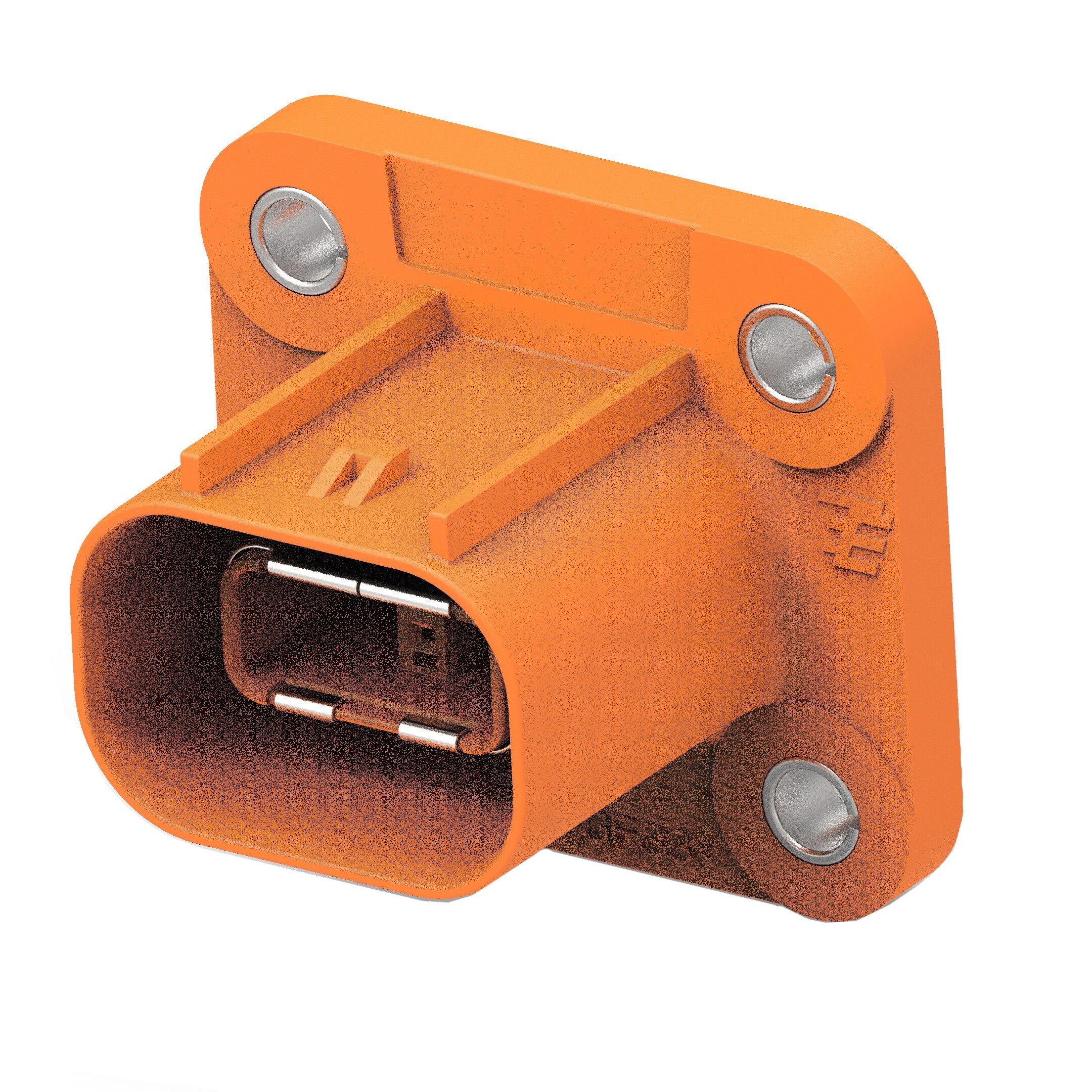

    HVA280 2P HEADER ASSY 是一款专为高压连接设计的两极插座组件,主要用于高压绝缘线(HVIL)系统。该组件由塑料一体成型制造,具有优良的机械强度和电气性能,适用于汽车、工业自动化以及新能源等领域的高电压连接需求。它特别设计用于与特定型号的电线终端和插头配套使用,以确保最佳的电气连接性能和可靠性。

    技术参数


    以下为HVA280 2P HEADER ASSY的关键技术参数:
    - 外形尺寸:高度≤15.55mm,直径≤8.7mm(快插式结构)
    - 表面处理:镀锡(Tin)和镀银(Silver)
    - 安装接口:要求最小安装厚度为3.0mm
    - 紧固件要求:最小快插式结构直径8.6mm,确保正确的组件功能性
    - 安装方式:带有M4螺纹孔,盲孔设计
    - 电气连接:支持2.8mm刀片型电线终端(2-2141598-2 和 2-2141600-2型号)
    - 兼容插头:适用于MQS接插件(963715-6, 963715-5, 928999-6 或 928999-5型号)

    产品特点和优势


    HVA280 2P HEADER ASSY的主要特点是:
    - 集成度高:采用一体化塑料结构,减少零部件数量,提高装配效率和系统稳定性。
    - 可靠性强:表面处理采用镀锡和镀银工艺,增加导电性和耐腐蚀性,保证长期稳定运行。
    - 安全性高:经过严格的设计和测试,符合高电压绝缘标准,确保使用安全。
    - 易于维护:螺纹设计便于快速拆装,且不易生锈,维护成本低。

    应用案例和使用建议


    - 汽车制造:常用于电动汽车和混合动力汽车的高压电池系统连接。
    - 工业自动化:应用于机器人控制系统中的高压信号传输。
    - 新能源领域:用于风能、太阳能等新能源设备的高压电力传输。
    使用建议:
    - 在安装前检查电线终端和插座是否匹配,确保良好的电气接触。
    - 确保安装面平整且达到规定的最小安装厚度,以避免不良接触和振动导致的松动。
    - 定期检查组件是否有磨损或损坏,及时更换,保证系统的正常运行。

    兼容性和支持


    HVA280 2P HEADER ASSY与多种电线终端和MQS接插件相兼容,可以广泛应用于各种高压连接场景。制造商TE Connectivity提供全面的技术支持和售后服务,包括产品培训、故障诊断及维修服务。

    常见问题与解决方案


    1. 问题:安装过程中发现电线终端无法正确对接。
    - 解决方案:检查电线终端型号是否与手册中的建议型号一致,确保兼容性。
    2. 问题:长时间使用后,接插件出现松动现象。
    - 解决方案:重新检查安装面是否平整,螺纹孔是否有损坏,必要时重新固定或更换部件。

    总结和推荐


    HVA280 2P HEADER ASSY以其优异的电气性能、坚固耐用的特点,在高压连接领域表现出色。它的多功能性使其成为众多行业高压连接的首选产品。如果你的应用需要可靠的高压连接解决方案,HVA280 2P HEADER ASSY将是一个非常值得考虑的选择。

1-2103124-2参数

参数
安装方式 面板安装
包装方式 托盘

1-2103124-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-2103124-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 卡边缘连接器 - 其他 TE CONNECTIVITY 1-2103124-2 1-2103124-2数据手册

1-2103124-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
