首页  >  产品百科  >  890303326009CS

890303326009CS

产品分类: 薄膜电容
厂牌: WURTH
产品描述: 470nF ±5% 聚丙烯 630V 46.32mΩ 通孔安装 26mm*9mm*19mm
供应商型号: 10B-3256705-4
供应商: 国内现货
标准整包数: 1

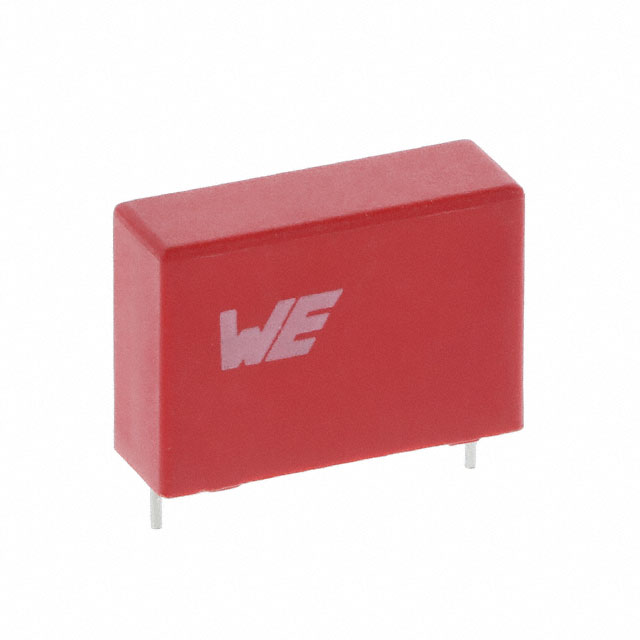

WURTH 薄膜电容 890303326009CS

890303326009CS概述

    WCAP-FTBP Film Capacitors: Technical Overview

    1. 产品简介


    WCAP-FTBP系列薄膜电容器是专门设计用于一般电子设备中的电子元件。这类电容器适用于需要高可靠性和性能的一般应用,如音频设备、医疗设备、通信系统等。由于其高稳定性、低损耗因子(DF)和高绝缘电阻,这些电容器能够确保长时间稳定运行,并满足特定应用的电气要求。

    2. 技术参数


    - 尺寸(mm)
    - 尺寸:22.5(公制)
    - 长度:26 ± 1.5 mm
    - 宽度:9 ± 1 mm
    - 高度:18 ± 1 mm
    - 引脚直径:0.8 ± 0.05 mm
    - 引脚长度:4 ± 0.5 mm
    - 推荐孔径:1.1 ± 0.05 mm
    - 电气特性
    - 容量:470 nF ± 5%
    - 额定电压:630 V DC
    - 绝缘电阻:10000 MΩ·F min. (1分钟,500 V DC)
    - 损耗因子:1 kHz时0.1%,10 kHz时0.28%,100 kHz时1.5%最大值
    - 最大上升速率:130 V/μs
    - 绝缘强度:引脚间:1分钟,500 V DC;针脚到外壳:5秒,1260 V DC
    - 电阻(ESR):100 kHz时典型值为46.32 mΩ
    - 环境条件
    - 存储条件:温度5-35°C,湿度< 75%
    - 工作温度:-40°C至+105°C
    - 最大自加热:7°C(额定)

    3. 产品特点和优势


    - 高可靠性:经过严格测试,包括振动、湿热循环和温度循环测试。
    - 低损耗因子:在各种频率下均表现出极低的损耗因子,确保能量损失最小化。
    - 高绝缘电阻:具有高绝缘电阻特性,可以有效防止电击穿,提高安全性。
    - 温度稳定性:在宽广的温度范围内,电容变化小,确保长期稳定的电气性能。

    4. 应用案例和使用建议


    - 音频设备:在音响系统中使用,保证声音清晰、无噪音。
    - 医疗设备:可用于医用仪器,确保设备的稳定性和安全性。
    - 通信设备:在信号处理设备中使用,确保信号传输质量。
    - 使用建议:在焊接过程中必须遵循指定的焊接曲线以避免损坏电容器。避免机械应力对电容器引脚的影响,尽量减少电容器在PCB上的移动,防止拉力对其造成损害。

    5. 兼容性和支持


    - 兼容性:本产品具有通用性,可以与多种电子设备兼容,但使用前请确认具体的安装条件和限制。
    - 支持和服务:Würth Elektronik eiSos GmbH & Co. KG提供全面的技术支持和维护服务,可以通过电话、电子邮件等多种方式联系获取帮助。

    6. 常见问题与解决方案


    - 问题1:电容器在高温下出现故障。
    - 解决方案:确保工作温度不超过105°C,并遵循规定的操作条件。
    - 问题2:电容器在焊接后出现损坏。
    - 解决方案:严格按照规定的焊接曲线进行焊接,并避免电容器在焊接后的移动。

    7. 总结和推荐


    总体来说,WCAP-FTBP系列薄膜电容器具备卓越的电气特性和环境适应性,非常适合用于需要高可靠性的应用场景。对于追求高质量、高性能电子设备的设计工程师来说,这款电容器是一个理想的选择。然而,在某些对安全标准要求极高的场合,使用前应进一步评估其适用性。

890303326009CS参数

参数
电容值 470nF
容差 ±5%
介电材料 聚丙烯
ESR-等效串联电阻 46.32mΩ
额定电压-AC -
额定电压-DC 630V
长*宽*高 26mm*9mm*19mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

890303326009CS厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

890303326009CS数据手册

厂牌 PDF简要描述 下载
WURTH 薄膜电容 WURTH 890303326009CS 890303326009CS数据手册

890303326009CS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 17.8246
50+ ¥ 12.8153
100+ ¥ 10.839
115+ ¥ 10.4054
200+ ¥ 10.2861
5220+ ¥ 9.7491
库存: 16
起订量: 13 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17.82
