890324026020

产品分类: 薄膜电容
厂牌: WURTH
产品描述: 680nF ±10% 聚丙烯 275V 通孔安装 26mm*7.5mm*15.5mm
供应商型号: 2456019
供应商: 海外现货
标准整包数: 1

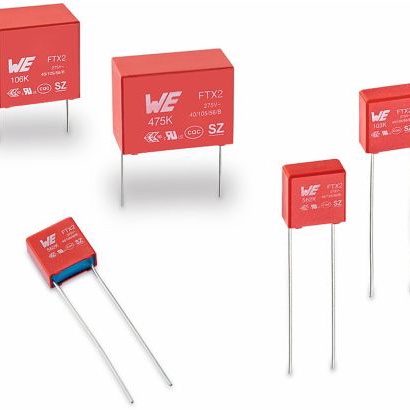

WURTH 薄膜电容 890324026020

890324026020概述

    WCAP-FTX2 Film Capacitors 技术手册

    产品简介


    WCAP-FTX2 系列薄膜电容器是专门设计用于一般电子设备的电容产品。它们主要适用于家用电器、工业控制、照明系统以及其他需要电磁兼容性的应用场合。这些电容器采用金属化聚丙烯(MKP)材料制造,具有高可靠性、低损耗的特点。

    技术参数


    - 外形尺寸:长26.0±0.5mm,宽7.5±0.5mm,厚度22.5±0.5mm
    - 引脚直径:0.8±0.05mm
    - 引脚间距:15.0±0.5mm
    - 最小焊盘直径:18.0mm
    - 推荐孔径:22.5mm,孔边缘距离1.1mm
    - 额定电压:在室温下可达275V(AC),最高可达630V(DC);温度达到85°C时为630V(DC),105°C时为560V(DC)
    - 绝缘电阻:1分钟内,在100V DC条件下≥14.71GΩ
    - 介质强度:引脚间1分钟内1333V DC最大值;引脚到外壳1分钟内2000V AC最大值
    - 耐压率:dV/dt最大值为130V/μs
    - 介电损耗:1kHz时≤0.1%,10kHz时≤0.7%,100kHz时≤3%

    产品特点和优势


    - 安全认证:通过RoHS、REACH、ENEC、cULus、CQC等多种国际认证
    - 适用温度范围:工作温度范围为-40°C至+105°C
    - 可靠性:具备良好的机械强度,可承受冲击和振动测试,符合IEC标准
    - 自加热能力:额定温度下的最大自加热为7°C
    - 湿度敏感度:湿度敏感度等级为1,适用于一般的仓储条件

    应用案例和使用建议


    - 家用电器:适用于各类家用电器,如洗衣机、空调等
    - 工业控制:可用于工业控制电路中,保证设备的电磁兼容性
    - 照明系统:适合用于LED照明系统,提高系统的稳定性和寿命
    使用建议:
    - 在安装过程中避免对电容器进行直接的机械冲击,以免导致损坏
    - 避免水或灰尘接触电容器表面,防止电气泄漏、腐蚀等问题

    兼容性和支持


    - 兼容性:适用于标准焊接工艺,推荐使用无铅焊接
    - 支持:提供详细的设计指南和技术支持文档,可通过官网下载相关资料

    常见问题与解决方案


    - Q: 电容器出现电气泄露怎么办?
    - A: 检查是否有水分或灰尘覆盖在电容器表面,清除后重新测试
    - Q: 电容器在高温环境下无法正常工作怎么办?
    - A: 确认是否超过了额定温度范围,若超出范围,则更换符合要求的电容器

    总结和推荐


    综上所述,WCAP-FTX2系列薄膜电容器凭借其高可靠性、良好的电气性能和广泛的应用范围,成为各种电子设备的理想选择。我们强烈推荐在一般电子设备中使用此产品。对于涉及高安全性和可靠性的应用场合,建议用户进行详细的预评估并咨询制造商以确保最佳效果。

890324026020参数

参数
电容值 680nF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 275V
额定电压-DC -
长*宽*高 26mm*7.5mm*15.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

890324026020厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

890324026020数据手册

厂牌 PDF简要描述 下载
WURTH 薄膜电容 WURTH 890324026020 890324026020数据手册

890324026020封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.7936
5+ ¥ 7.7936
10+ ¥ 6.1404
25+ ¥ 5.9043
50+ ¥ 5.2902
200+ ¥ 5.1957
1000+ ¥ 5.1957
2000+ ¥ 5.1957
库存: 194
起订量: 7 增量: 0
交货地:
最小起订量为:5
合计: ¥ 38.96
直接购买
加入购物车
