890334023006CS

产品分类: 薄膜电容
厂牌: WURTH
产品描述: 10nF ±10% 聚丙烯 310V 通孔安装 13mm*5mm*11.5mm
供应商型号: 2449942
供应商: 海外现货
标准整包数: 5

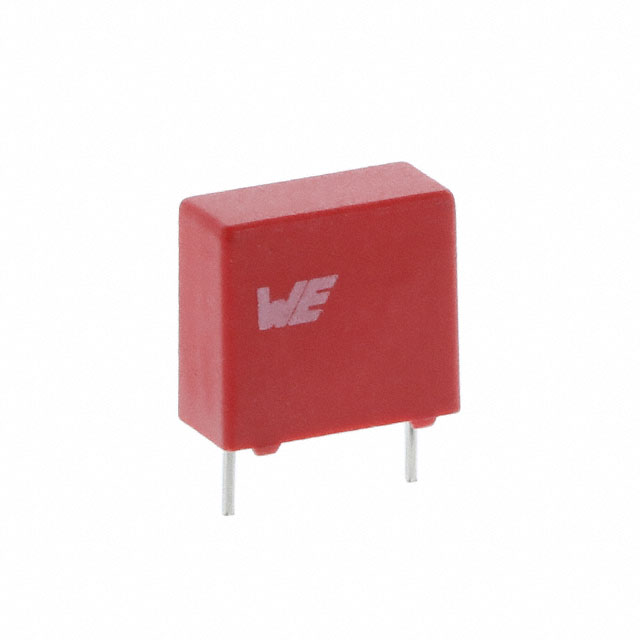

WURTH 薄膜电容 890334023006CS

890334023006CS概述


    产品简介


    产品名称: WCAP-FTXX Film Capacitors
    产品类型: 薄膜电容器
    主要功能: 提供稳定的电容值和高耐压能力,适用于电源线路噪声抑制和EMI滤波。
    应用领域: 通用电子设备,尤其适用于交流电源线中的噪声抑制和EMI滤波。

    技术参数


    - 尺寸:
    - 长度:13.0 ± 0.5 mm
    - 宽度:5.0 ± 0.5 mm
    - 高度:10.0 ± 0.5 mm
    - 引脚间距:0.6 ± 0.05 mm
    - 推荐焊盘图案孔径:10.0 mm
    - 焊盘图案孔径:0.9 mm
    - 电气特性:
    - 额定电容:10 nF,容差 ±10%
    - 额定电压:310 V (AC),最大;630 V (DC),最高温度为85°C;560 V (DC),最高温度为105°C
    - 绝缘电阻:100 V (DC)下最小30 GΩ
    - 损耗因子:1 kHz时最大0.1%,10 kHz时最大0.1%,100 kHz时最大3%
    - 最大电压上升率:500 V/µs
    - 其他性能:
    - 针对针耐压:1333 V (DC),最大
    - 针对壳体耐压:2000 V (AC),最大
    - 操作温度范围:-40°C 至 +105°C
    - 储存条件:5°C 至 +35°C,湿度10%至75%

    产品特点和优势


    独特功能和优势:
    - 高可靠性: 符合国际标准,确保在严苛环境下的稳定运行。
    - 安全认证: 获得多项安全认证,如ENEC, cULus, CQC等。
    - 耐温性能: 可在-40°C到+105°C范围内可靠工作。
    - 环保材料: RoHS和REACH合规,符合环保要求。
    - 高耐压: 在高频和脉冲条件下仍保持高可靠性。

    应用案例和使用建议


    应用案例:
    - 电源滤波: 在交流电源线上使用以减少噪声干扰。
    - EMI滤波: 用于电路板上的EMI滤波,提高系统整体稳定性。
    - 医疗设备: 在需要高安全性的设备中,如心电图仪等。
    使用建议:
    - 正确的安装位置: 将电容器安装在靠近电源入口的位置,以便更好地过滤噪声。
    - 避免高温: 操作时需注意散热,防止过热导致性能下降。
    - 适当防护: 使用适当的保护措施,避免机械冲击和水汽侵蚀。

    兼容性和支持


    - 兼容性: 适用于大多数SMT(表面贴装技术)生产流程,兼容Sn-Pb和无铅焊接工艺。
    - 技术支持: Würth Elektronik eiSos提供详尽的技术文档和支持,确保客户能够正确使用和维护该产品。

    常见问题与解决方案


    - Q: 电容器在高温下性能如何?
    - A: 电容器可在-40°C到+105°C的温度范围内工作,但建议操作温度不要超过105°C,以保证长期稳定性。
    - Q: 如何避免电容器过热?
    - A: 确保良好的散热条件,使用合适的冷却方法,如添加散热片或风扇。

    总结和推荐


    综合评估:
    - 优点: 该薄膜电容器具有出色的电容稳定性和高耐压能力,且符合多种安全标准,适用于各种严苛环境。
    - 适用场景: 广泛应用于通用电子设备、电源滤波及EMI滤波等领域。
    - 推荐程度: 强烈推荐。对于需要高可靠性和稳定性设计的电路,这款电容器是理想选择。
    通过详细的参数和技术说明,可以看出WCAP-FTXX Film Capacitors是一款高性能的薄膜电容器,不仅具备卓越的电气特性,还通过了多项国际认证,确保了产品的可靠性和安全性。

890334023006CS参数

参数
电容值 10nF
容差 ±10%
介电材料 聚丙烯
额定电压-AC 310V
额定电压-DC -
ESR-等效串联电阻 -
长*宽*高 13mm*5mm*11.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

890334023006CS厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

890334023006CS数据手册

厂牌 PDF简要描述 下载
WURTH 薄膜电容 WURTH 890334023006CS 890334023006CS数据手册

890334023006CS封装设计

查看详情并下载
Symbol
Footprint
3D Model
