890334025034CS

产品分类: 薄膜电容
厂牌: WURTH
产品描述: 330nF ±10% 聚丙烯 310V 通孔安装 18mm*8.5mm*15mm
供应商型号: 2449972
供应商: 海外现货
标准整包数: 1

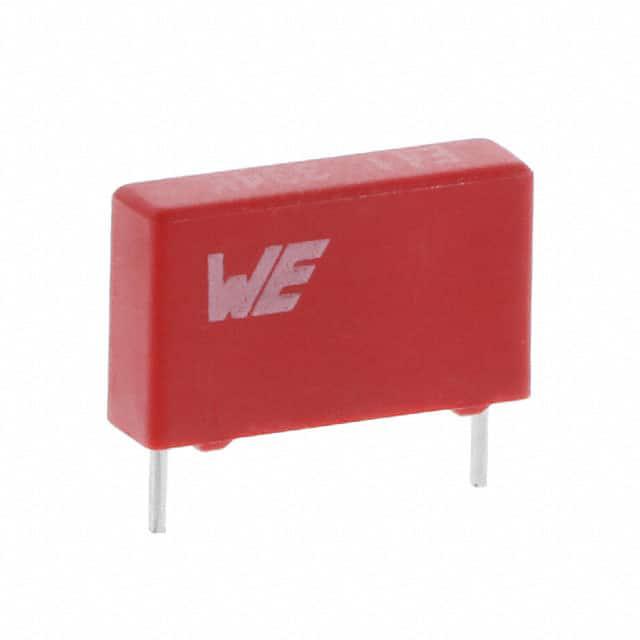

WURTH 薄膜电容 890334025034CS

890334025034CS概述

    WCAP-FTXX Film Capacitors MXXP015334K310ACPP46004 技术手册

    1. 产品简介


    WCAP-FTXX Film Capacitors 是一款适用于一般电子设备的电容产品。这款薄膜电容器主要功能是用于电源滤波、噪声抑制以及旁路电容的应用。其独特的安全等级和广泛的工作温度范围使其成为多种电子产品中不可或缺的元件。

    2. 技术参数


    - 尺寸:
    - 长度:18.0 ± 0.5 mm
    - 宽度:8.5 ± 0.5 mm
    - 高度:15.0 ± 0.5 mm
    - 脚间距:4.0 ± 0.5 mm
    - 孔距:15.0 ± 0.5 mm
    - 电容值: 330 nF ± 10%
    - 额定电压:
    - 交流电:310 V
    - 直流电(85°C):630 V
    - 直流电(105°C):560 V
    - 绝缘电阻: 30 GΩ min. @ 100 V (DC)
    - 损耗因子 (DF):
    - 1 kHz:0.1% max.
    - 10 kHz:0.3% max.
    - 100 kHz:3% max.
    - 电压上升率 (dV/dt): 260 V/µs max.
    - 耐压强度:
    - 端子间:1333 V (DC) max.
    - 端子至外壳:2000 V (AC) max.

    3. 产品特点和优势


    - X2 安全等级:符合国际标准,确保更高的安全性和可靠性。
    - 宽工作温度范围:可以在-40°C 到 +105°C 的环境下稳定工作。
    - 良好的机械强度:通过严格的振动测试、高温测试及焊锡工艺测试,确保产品在恶劣环境下的稳定性。
    - 高绝缘性能:提供出色的电绝缘能力,确保产品在各种复杂电路中的可靠运行。

    4. 应用案例和使用建议


    - 应用案例: 通常应用于电力线滤波、电磁干扰抑制、浪涌吸收等场景。例如,在开关电源设计中作为输入滤波电容,可以有效抑制电网噪声和浪涌电压,提高系统稳定性和安全性。
    - 使用建议:
    - 在设计时确保实际工作电压不超过规定的最大额定电压。
    - 定期检查电容器表面是否有水或灰尘,避免电气泄漏或腐蚀。
    - 遵循正确的焊接工艺和清洁步骤,确保产品安装和使用过程中的可靠性。

    5. 兼容性和支持


    - 兼容性: 该电容器适用于标准的通孔回流焊工艺。具体焊接参数请参照焊接规范表。
    - 技术支持: Würth Elektronik 提供全面的技术文档和客户支持,确保产品在应用中的最佳性能。

    6. 常见问题与解决方案


    - 问题: 电容器在高温下失效?
    - 解决方法: 检查是否工作在规定的最高温度范围内。如需在高温环境下使用,请适当降低工作电压。
    - 问题: 电容器表面出现损坏?
    - 解决方法: 检查是否有外力撞击或不当的安装方式导致机械损伤。

    7. 总结和推荐


    综上所述,WCAP-FTXX Film Capacitors 是一款专为一般电子设备设计的高性能电容产品。它具备高安全等级、广泛的温度适应性以及优异的电气特性,非常适合需要高可靠性和稳定性的应用场合。考虑到其卓越的性能和严格的质量控制,强烈推荐在设计和制造过程中选用此款电容器。
    如需更多详细资料或技术支持,请联系 Würth Elektronik eiSos GmbH & Co. KG 客服部门。

890334025034CS参数

参数
电容值 330nF
容差 ±10%
介电材料 聚丙烯
额定电压-DC -
ESR-等效串联电阻 -
额定电压-AC 310V
长*宽*高 18mm*8.5mm*15mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

890334025034CS厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

890334025034CS数据手册

厂牌 PDF简要描述 下载
WURTH 薄膜电容 WURTH 890334025034CS 890334025034CS数据手册

890334025034CS封装设计

查看详情并下载
Symbol
Footprint
3D Model
