890324023010CS

产品分类: 薄膜电容
厂牌: WURTH
产品描述: 18nF ±10% 聚丙烯 275V 通孔安装 13mm*5mm*11.5mm
供应商型号: 732-890324023010CS-ND
供应商: Digi-Key
标准整包数: 1

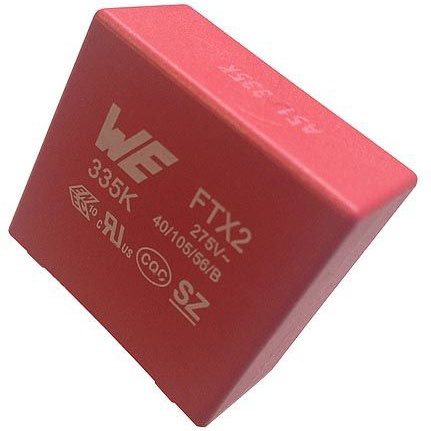

WURTH 薄膜电容 890324023010CS

890324023010CS概述

    WCAP-FTX2 Film Capacitors 技术手册

    产品简介


    WCAP-FTX2 是一款采用聚丙烯薄膜(MKP)技术制造的安全等级X2电容器,适用于广泛的一般电子设备中。这款电容器具有高可靠性、低损耗因子和优良的耐温性能,特别适合用于电源滤波、信号耦合、直流阻断和其他需要高稳定性应用的场合。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 容量 | 0.0180 | µF |
    | 额定电压 | 275 | V (AC) |
    | 绝缘电阻 | > 30000 | MΩ |
    | 损耗因子 (1 kHz) | < 0.10 | % |
    | 损耗因子 (10 kHz) | < 0.10 | % |
    | 损耗因子 (100 kHz) | < 0.50 | % |
    | 电压上升率 (dV/dt) | 400 | V/µs |
    | 引脚到引脚耐压强度 | 1333 | V (DC) |
    | 引脚到外壳耐压强度 | 1333 | V (AC) |

    产品特点和优势


    - 安全等级:符合X2安全标准,适用于一般电子产品中的滤波和信号耦合需求。
    - 稳定性能:额定温度范围为-40°C 至 +105°C,确保在广泛的环境条件下稳定运行。
    - 高可靠性和耐久性:通过严格的测试验证,能够在长时间内保持良好的电气性能。
    - 认证与合规:已获得多项国际认证(如ENEC、cULus、CQC),符合行业标准(如IEC 60384-14)。

    应用案例和使用建议


    - 电源滤波:适合于各种开关电源中作为输入输出滤波电容,有效抑制高频噪声干扰。
    - 信号耦合:在音频处理电路中,可作为耦合电容使用,提高信号传输质量。
    - 电路保护:在某些保护电路中可以作为去耦电容使用,提高系统的稳定性。
    使用建议:
    - 在焊接时务必遵循推荐的焊接曲线,避免超出规定温度。
    - 使用推荐的钻孔图案安装,避免对电容器终端造成机械应力。
    - 存储时保持稳定的环境条件,以确保长期储存后的性能。

    兼容性和支持


    WCAP-FTX2 电容器与其他电子元件具有良好的兼容性,适用范围广。制造商提供详细的技术支持文档,确保用户在设计过程中能够得到充分指导。

    常见问题与解决方案


    - Q1: 电容器在高温下是否仍能正常工作?
    - A1: 能。该电容器的工作温度范围为-40°C至+105°C,在此范围内能保持良好的电气性能。
    - Q2: 如何检查电容器是否存在故障?
    - A2: 使用电容测试仪(如E4991A)测量电容值和损耗因子,确保其处于正常范围。
    - Q3: 电容器在存储时应注意哪些事项?
    - A3: 存储环境需控制在35°C以下且相对湿度低于45%,以防止湿气影响。

    总结和推荐


    WCAP-FTX2 电容器凭借其出色的电气性能和可靠性,适用于广泛的工业和消费电子产品。其易于集成、良好的稳定性使其成为高性能应用的理想选择。对于需要高可靠性和稳定性的电路设计来说,我们强烈推荐使用这款电容器。

890324023010CS参数

参数
电容值 18nF
容差 ±10%
介电材料 聚丙烯
额定电压-AC 275V
额定电压-DC -
ESR-等效串联电阻 -
长*宽*高 13mm*5mm*11.5mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

890324023010CS厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

890324023010CS数据手册

厂牌 PDF简要描述 下载
WURTH 薄膜电容 WURTH 890324023010CS 890324023010CS数据手册

890324023010CS封装设计

查看详情并下载
Symbol
Footprint
3D Model
