7499111446

厂牌: WURTH
产品描述: Wurth Elektronik 网络变压器, 通孔安装, 1输出, -1dB插入损耗
供应商型号: ET-2356114
供应商: 海外现货
标准整包数: 1

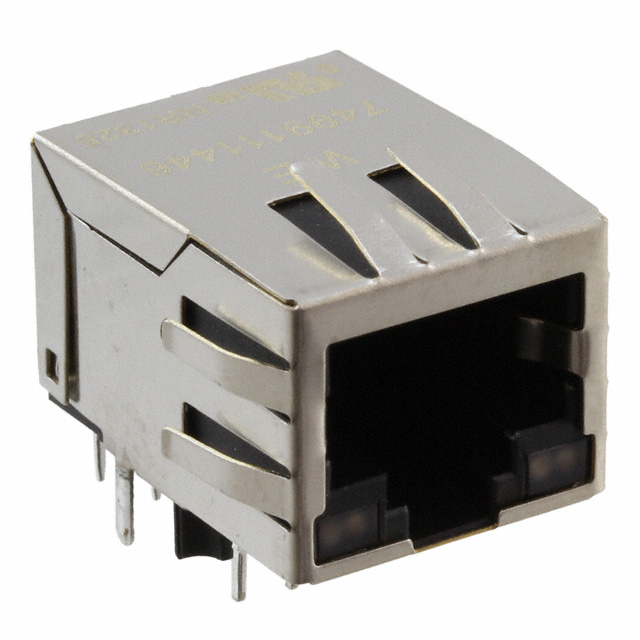

WURTH 模块化连接器 - 磁性插孔 7499111446

7499111446概述


    产品简介


    产品类型与主要功能
    本产品是一款专为通用电子产品设计的WE-RJ45LAN以太网接口模块(型号:7499111446),适用于各种网络通信设备中。其具备高速数据传输能力,并且通过了IEEE 802.3ab认证,确保了良好的信号完整性及抗干扰性能。此外,该模块还配备了两个LED指示灯,用于实时显示网络连接状态。
    应用领域
    由于其卓越的性能表现,WE-RJ45LAN以太网接口模块广泛应用于计算机、路由器、交换机、网络打印机、工业自动化系统以及任何需要高速网络连接的设备中。

    技术参数


    电气特性
    - 阻抗:75Ω(输入输出)
    - 插入损耗:在1-100MHz频率范围内,插入损耗不超过-1dB。
    - 回波损耗:在1-100MHz频率范围内,回波损耗达到-10dB至-18dB。
    - 近端串扰:在1-100MHz频率范围内,近端串扰不超过-30dB。
    - 共模抑制比:在1-100MHz频率范围内,共模抑制比不低于-30dB。
    - 线圈匝数比:1:1 ±2%
    工作环境
    - 工作温度范围:-40°C 至 +85°C
    - 储存条件:温度<40°C,相对湿度<75%RH
    - 防潮等级:MSL 1
    - 寿命测试循环次数:≥750次

    产品特点和优势


    1. 高速数据传输:支持1000BASE-T标准,实现千兆以太网连接。
    2. 优越的信号完整性:具备优良的回波损耗与近端串扰性能,确保数据传输稳定可靠。
    3. 环境适应性强:宽泛的工作温度范围和高可靠性设计,适用于各类恶劣环境。
    4. 便于集成:设计紧凑,安装孔位精准,易于与其他电子设备进行机械连接。
    5. 安全防护:通过RoHS、REACH及cURus认证,符合环保要求和国际安全标准。
    应用案例与使用建议
    应用案例
    一个典型的应用场景是将WE-RJ45LAN以太网接口模块集成到路由器的设计中。在这样的应用中,它可以为用户提供稳定而高速的网络连接,特别是在处理大量数据传输任务时表现优异。例如,在家庭网络环境中,当多台设备同时访问互联网时,该模块可以有效减少延迟并提升整体网络性能。
    使用建议
    - 在设计产品时,务必遵循制造商推荐的焊接工艺流程,以保证焊接质量和模块性能。
    - 避免过度弯曲模块引脚,以免导致机械损坏。
    - 在进行电路板清洗时,避免使用硬质刷子,以防刮伤模块表面。
    - 长时间存储时,应保持在原包装内,并避免直接暴露于阳光下。

    兼容性和支持


    - 兼容性:WE-RJ45LAN以太网接口模块与市面上主流的印刷电路板(PCB)尺寸相匹配,确保了良好的物理兼容性。同时,其工作电压和电流范围符合大多数网络设备的标准,易于集成。
    - 厂商支持:Würth Elektronik eiSos GmbH & Co. KG提供了详尽的技术文档和支持服务,包括详细的安装指南、常见问题解答和在线技术支持。如果用户在使用过程中遇到任何问题,可以通过电子邮件(eiSos@we-online.com)或电话(+49 (0) 79 42 945 - 0)联系制造商寻求帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块无法正常工作 | 检查电源供应是否正确,确认模块安装位置无误;检查是否存在短路或断路现象。 |
    | 信号质量差 | 确认周围环境无强电磁干扰;检查连线长度和质量,必要时更换优质线材。 |
    | 连接不稳定 | 重新插拔模块,确保接触良好;检查接地情况,确认地线连接牢固。 |
    总结与推荐

    总结


    WE-RJ45LAN以太网接口模块凭借其卓越的性能指标、广泛的适用性以及高性价比,成为众多网络设备厂商的首选。它不仅能够满足基础的数据传输需求,还能在复杂的应用环境中表现出色,是构建高效稳定网络系统的理想选择。
    推荐
    强烈推荐WE-RJ45LAN以太网接口模块用于需要高速、稳定网络连接的各种设备中。无论是企业级数据中心还是家庭用户,这款模块都能提供可靠的支持。我们相信它将成为您网络设备的理想组件。

7499111446参数

参数
长*宽*高 15.88mm*13.95mm*21.84mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

7499111446厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7499111446数据手册

厂牌 PDF简要描述 下载
WURTH 模块化连接器 - 磁性插孔 WURTH 7499111446 7499111446数据手册

7499111446封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.5655 ¥ 106.1788
10+ $ 12.1338 ¥ 102.531
50+ $ 11.2679 ¥ 95.2142
100+ $ 10.2115 ¥ 86.2875
500+ $ 9.3614 ¥ 79.1037
1000+ $ 8.5085 ¥ 71.8965
库存: 61
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 106.17
