74408053006

产品分类: 贴片电感
厂牌: WURTH
产品描述: 1.3A 6.8μH ±20% 5030 4.9mm(长度)*4.9mm(高度)
供应商型号: 2700834
供应商: 海外现货
标准整包数: 5

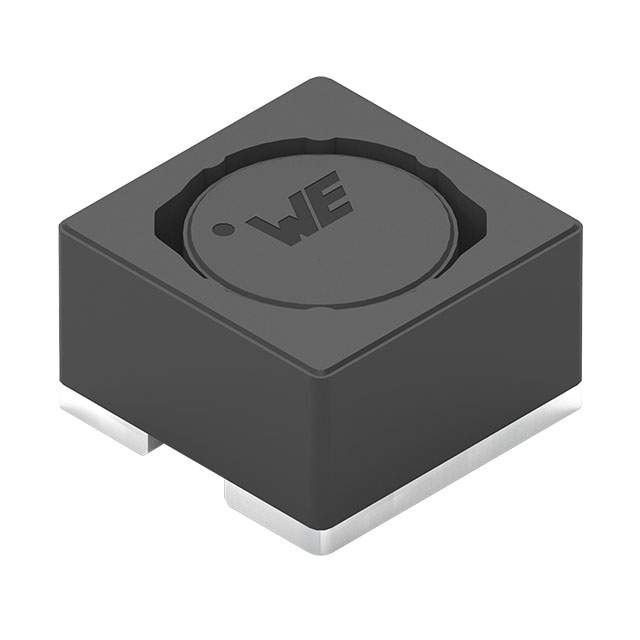

WURTH 贴片电感 74408053006

74408053006概述


    产品简介


    WE-HEPC SMT Power Inductor(型号:74408053006) 是一款专为通用电子设备设计的表面贴装电感器。这种电感器主要用于各种电子电路中,提供储能和滤波等功能。主要功能包括电能存储、阻抗匹配和电磁干扰(EMI)抑制。该产品广泛应用于通信设备、电源管理、消费电子和工业控制等领域。

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 2.85 ± 0.1 x 1.4 ± 0.1 x 4.9 ± 0.1 mm(长 x 宽 x 高) |
    | 标记 | 开始绕组 •,标记 6R8(电感代码) |
    | 推荐焊盘图案 | 2.0 x 2.0 x 1.5 mm(长 x 宽 x 高) |
    | 电感值 | 6.8 μH(±20%) |
    | 额定电流 | ΔT = 40 K时,最大 1.3 A |
    | 饱和电流 | 10%饱和度时,典型值 2 A;30%饱和度时,典型值 2.7 A |
    | 直流电阻 | 105 mΩ(典型值),125 mΩ(最大值) |
    | 自谐振频率 | 60 MHz(典型值) |
    | 工作电压 | 最大 120 V |
    | 认证 | RoHS 合规,REACh 合规,无卤素 |
    | 环境温度范围 | 储存条件:<40°C,湿度:<75% RH |
    | 操作温度范围 | -40°C 至 +125°C |

    产品特点和优势


    WE-HEPC SMT Power Inductor 具有多项独特的功能和优势,使其在市场上具有显著的竞争优势。主要特点如下:
    1. 高可靠性:符合严格的 RoHS 和 REACh 认证标准,确保产品对环境友好且对人体安全。
    2. 宽温度范围:可在极端温度条件下正常工作,适用于各种严苛环境。
    3. 低直流电阻:有助于提高电路效率,减少功率损耗。
    4. 高自谐振频率:在高频应用中表现出色,减少了电磁干扰的影响。
    5. 强兼容性:可与多种电子设备和电路板良好配合,简化组装流程。

    应用案例和使用建议


    WE-HEPC SMT Power Inductor 在多个应用场景中表现优异,如通信设备、电源管理和工业控制等领域。对于需要高效储能和滤波功能的应用来说,此产品尤为适合。
    使用建议:
    1. 遵循焊接规范:严格按照指定的回流焊接曲线进行焊接操作,以确保焊接质量。
    2. 注意储存条件:避免长时间暴露于高温和高湿度环境中,建议在原始包装内保存。
    3. 遵守清洁规范:在清洗过程中使用温和的清洗剂,避免使用刷子,以免损坏细小的导线。

    兼容性和支持


    WE-HEPC SMT Power Inductor 与市场上主流的电子元件和设备兼容,可以轻松集成到现有的电子系统中。Würth Elektronik eiSos GmbH & Co. KG 提供全面的技术支持和售后服务,包括产品手册、CAD 数据库下载和免费样品申请服务,确保客户能够获得及时有效的帮助。

    常见问题与解决方案


    1. Q: 如何处理焊接过程中的损坏?
    - A: 在焊接过程中遵循严格的工艺要求,特别是回流焊接曲线的设定。如发现焊接不良,请更换新的电感器。
    2. Q: 清洗过程中是否会对产品造成损害?
    - A: 使用温和的清洗剂并避免使用刷子进行清洗。清洗后应手动检查组件的完整性。
    3. Q: 如何延长产品的使用寿命?
    - A: 存储时保持合适的温度和湿度,避免阳光直射,并定期检查产品的完整性。

    总结和推荐


    总体而言,WE-HEPC SMT Power Inductor 是一款高性能的表面贴装电感器,具备出色的稳定性和可靠性,适用于多种应用场景。其在高温度范围内表现出色,且拥有较低的直流电阻,是理想的选择。建议在需要高效储能和滤波功能的场合优先考虑该产品。

74408053006参数

参数
测试频率 -
电感值 6.8μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) -
额定电流 1.3A
Q值 -
长*宽*高 4.9mm(长度)*4.9mm(高度)
通用封装 5030
应用等级 汽车级
包装方式 卷带包装

74408053006厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74408053006数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74408053006 74408053006数据手册

74408053006封装设计

查看详情并下载
Symbol
Footprint
3D Model
