890324023024

产品分类: 薄膜电容
厂牌: WURTH
产品描述: 120nF ±10% 聚丙烯 275V 通孔安装 13mm*7mm*13.5mm
供应商型号: 732-5884-ND
供应商: Digi-Key
标准整包数: 1

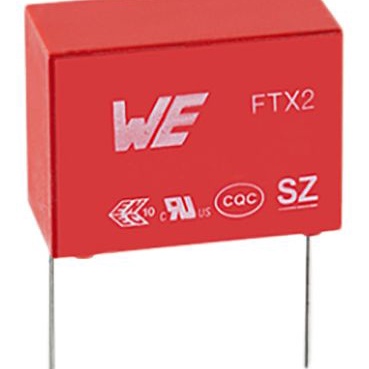

WURTH 薄膜电容 890324023024

890324023024概述

    WCAP-FTX2 Film Capacitors: Comprehensive Guide

    1. 产品简介


    WCAP-FTX2 系列薄膜电容器是一种广泛应用于一般电子设备中的电容产品。它们特别适用于需要高稳定性和可靠性的场合,例如电源管理、通信设备及消费电子。这些电容器通过了多种国际认证,如 ENEC、cULus 和 CQC,保证了其高品质和可靠性。

    2. 技术参数


    - 尺寸:10.0 mm × 13.0 mm × 7.0 mm(±0.5 mm)
    - 引脚直径:0.6 mm(±0.05 mm)
    - 额定电压:275 V (AC)
    - 容值:120 µF(±10%)
    - 绝缘电阻:> 30000 MΩ
    - 介电损耗因子:@ 1 kHz < 0.10%,@ 10 kHz < 0.20%,@ 100 kHz < 2.0%
    - 最大上升率:400 V/ µs
    - 穿通电压:针到针 1333 V (DC),针到壳体 2000 V (AC)
    - 存储条件:35°C,相对湿度 < 45%
    - 工作温度范围:-40°C 至 +105°C
    - 气候类别:40/105/56/B
    - 自发热:额定条件下最大 7°C

    3. 产品特点和优势


    - 安全等级:符合 X2 安全等级标准
    - 机械稳定性:引脚经过拉力和弯曲测试,确保耐用性
    - 电气性能:出色的电容稳定性和低介电损耗因子
    - 环境适应性:能够在广泛的温度范围内保持稳定的性能
    - 认证齐全:获得多项国际认证,保证产品质量和可靠性

    4. 应用案例和使用建议


    - 应用案例:适用于电源滤波、直流支撑电容、信号耦合等领域
    - 使用建议:
    - 遵循指定的焊接曲线进行装配
    - 防止电容器终端受到机械应力
    - 避免将焊接好的电容器用于运输或移动
    - 防止表面受到损坏或划伤
    - 确保按推荐钻孔图案放置电容器

    5. 兼容性和支持


    - 兼容性:适用于标准焊接工艺,包括无铅和含铅焊接
    - 厂商支持:制造商提供详细的安装指南和技术支持,确保客户能够正确使用该产品

    6. 常见问题与解决方案


    - 问题 1:电容器如何存放?
    - 解决方案:存放在 35°C 且相对湿度 < 45% 的环境中
    - 问题 2:焊接时需要注意什么?
    - 解决方案:遵循指定的焊接曲线,避免过度加热或施加过大的机械应力
    - 问题 3:电容器表面损坏怎么办?
    - 解决方案:使用乙醇、异丙醇或其他推荐清洁剂清洁,并干燥处理

    7. 总结和推荐


    综合评估:
    WCAP-FTX2 系列薄膜电容器在设计和制造过程中严格遵循高标准,具备出色的电气性能和机械稳定性。其在广泛的温度范围内的稳定性使其非常适合于多种应用。虽然它适用于一般电子设备,但在高安全和可靠性要求的应用中需要额外的可靠性评估。
    推荐:
    鉴于其卓越的性能和广泛的适用性,强烈推荐 WCAP-FTX2 系列薄膜电容器用于一般电子设备的设计与制造。在高安全性和可靠性要求的场合,建议进行进一步的可靠性评估以确保最佳使用效果。

890324023024参数

参数
电容值 120nF
容差 ±10%
介电材料 聚丙烯
额定电压-AC 275V
额定电压-DC -
ESR-等效串联电阻 -
长*宽*高 13mm*7mm*13.5mm
安装方式 通孔安装
零件状态 在售

890324023024厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

890324023024数据手册

厂牌 PDF简要描述 下载
WURTH 薄膜电容 WURTH 890324023024 890324023024数据手册

890324023024封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4945 ¥ 4.1785
50+ $ 0.3577 ¥ 3.0225
100+ $ 0.3198 ¥ 2.7022
250+ $ 0.2827 ¥ 2.3656
500+ $ 0.2462 ¥ 2.0601
1000+ $ 0.2274 ¥ 1.9035
库存: 481
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.17
