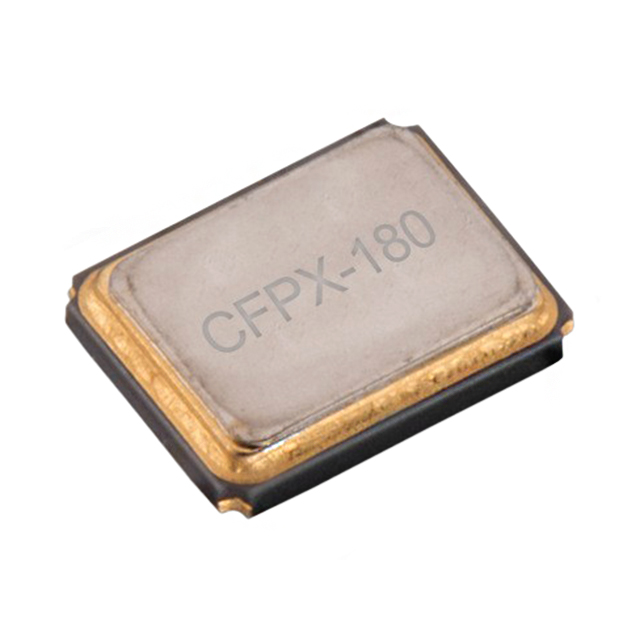

830108340909

产品分类: 无源晶振
厂牌: WURTH
产品描述: 12pF ±10ppm ±20ppm 26MHz 50Ω SMD-3225-4P 贴片安装 3.4mm*2.7mm*800μm
供应商型号: 4228852
供应商: 海外现货
标准整包数: 5
WURTH 无源晶振 830108340909

830108340909概述

    电子元器件产品技术手册:LFXTAL083409RL3K

    1. 产品简介


    LFXTAL083409RL3K 是一款由 Würth Elektronik 生产的标准尺寸为 3.2 x 2.5 mm 的表面贴装晶体。它采用陶瓷封装,并配有密封金属盖,确保了高度的环境防护。该晶体型号为 CFPX-180,适用于多种高精度应用场合。

    2. 技术参数


    - 频率参数:
    - 频率:26.0 MHz
    - 频率容差:±10.00 ppm(在 25°C 条件下)
    - 频率稳定性:±20.00 ppm
    - 工作温度范围:-40.00°C 至 105.00°C
    - 过度谐波阶次:基频
    - 年龄老化率:±5 ppm 最大值(每年在 25°C 下)
    - 电气参数:
    - 负载电容:12.00 pF
    - 并联电容:最大 7 pF
    - 驱动功率:100 µW 最大值
    - 等效串联电阻(ESR):最大 50.00 Ω
    - 环境参数:
    - 存储温度范围:-55°C 至 125°C
    - 冲击测试:符合 MIL-STD-202F 方法 213B,1000G,0.5ms,半正弦波
    - 振动测试:符合 MIL-STD-202F 方法 204D,测试条件 D:20G(10 Hz 至 2000 Hz),4 小时三个相互垂直平面(总共 12 小时)

    3. 产品特点和优势


    LFXTAL083409RL3K 的主要特点是高精度和稳定的频率输出。由于其陶瓷封装和金属盖设计,提供了良好的抗振动和冲击能力,使其适合于工业和车载应用。其宽广的工作温度范围和长时间的老化稳定性使该晶体在严苛环境下也能可靠运行。

    4. 应用案例和使用建议


    - 应用案例:
    - 在通信设备中作为振荡源
    - 在汽车电子系统中提供时钟信号
    - 在工业控制和测量仪器中实现精准计时

    - 使用建议:
    - 在组装时应注意保持焊接温度不超过 260°C,时间为 10 秒。
    - 使用过程中需注意环境温度变化对晶体频率的影响,定期检查以确保其稳定性能。

    5. 兼容性和支持


    - 兼容性:
    - 该晶体兼容多种标准焊接工艺和 PCB 设计。

    - 支持:
    - 厂商提供详细的技术文档和快速响应的技术支持服务。
    - 可通过 Würth Elektronik 官网获取产品信息和下载技术资料。

    6. 常见问题与解决方案


    - 问题 1:安装后晶体频率不稳定。
    - 解决方案:检查焊接质量和焊接温度,确保符合要求。

    - 问题 2:工作温度范围内的频率漂移较大。
    - 解决方案:选择合适的负载电容并确保环境温度稳定。

    7. 总结和推荐


    LFXTAL083409RL3K 晶体以其高精度、稳定性和优异的环境适应性,成为众多应用场景的理想选择。对于需要高可靠性和长期稳定性的场合,推荐使用此款晶体。厂商提供的详尽支持和技术文档也为用户提供了强有力的保障。

830108340909参数

参数
等效串联电阻 50Ω
频率 26MHz
驱动电平 -
负载电容 12pF
频率稳定性 ±20ppm
频率容差 ±10ppm
长*宽*高 3.4mm*2.7mm*800μm
通用封装 SMD-3225-4P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

830108340909厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

830108340909数据手册

厂牌 PDF简要描述 下载
WURTH 无源晶振 WURTH 830108340909 830108340909数据手册

830108340909封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 4.294
50+ ¥ 3.8474
250+ ¥ 3.8474
500+ ¥ 3.7787
1500+ ¥ 3.71
3000+ ¥ 3.71
15000+ ¥ 3.71
30000+ ¥ 3.71
库存: 2696
起订量: 15 增量: 0
交货地:
最小起订量为:5
合计: ¥ 21.47
直接购买
加入购物车
