78404054680

产品分类: 贴片电感
厂牌: WURTH
产品描述: Wurth Elektronik 68 μH 5040功率电感, Idc 970mA
供应商型号: 2591096
供应商: 海外现货
标准整包数: 1

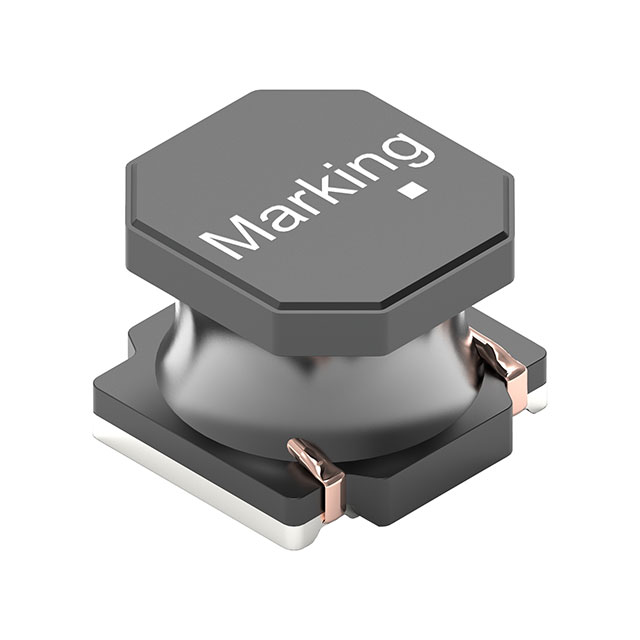

WURTH 贴片电感 78404054680

78404054680概述


    产品简介


    WE-LQSA SMT 半屏蔽式功率电感器是一种专为一般电子设备设计和开发的电子元器件。这款产品具有68 μH的标称电感值,适用于电源管理、滤波和信号处理等多种应用场景。产品采用表面贴装(SMT)技术,能够有效减少空间占用,提高电路集成度。

    技术参数


    - 尺寸(公差):5.0 mm ± 0.2 mm x 5.0 mm ± 0.2 mm x 4.0 mm ± 0.3 mm
    - 最大高度:4.0 mm
    - 引脚间距:2.2 mm ± 0.3 mm
    - 引脚宽度:1.4 mm ± 0.3 mm
    - 标记:680(表示电感值)
    - 推荐焊盘图案(公差):5.2 mm x 2.45 mm x 1.35 mm x 2.45 mm
    - 工作环境温度:-50°C 至 +150°C
    - 存储条件:温度 < 40°C,湿度 < 75% RH
    - 封装等级:1 级(低湿敏等级)

    产品特点和优势


    1. 高可靠性:通过AEC-Q200 Grade 0认证,适用于高可靠性要求的应用场合。
    2. 宽工作温度范围:能够在极端环境下稳定工作,温度范围从-50°C至+150°C。
    3. 高电流耐受性:额定电流高达0.97 A,饱和电流0.99 A。
    4. 低直流电阻:典型值430 mΩ,最大值516 mΩ,提高电路效率。
    5. 良好的温度稳定性:自谐振频率可达9 MHz,温度上升不超过30%,适合高频应用。
    6. 环保材料:符合RoHS、REACH及无卤素标准,安全环保。

    应用案例和使用建议


    应用案例:
    - 电源管理:用于稳定输出电压,提供低阻抗路径。
    - 滤波器:降低电磁干扰,提高系统稳定性和信号质量。
    - 信号处理:用于滤除高频噪声,改善信号完整性。
    使用建议:
    1. 确保使用适当的焊接工艺:遵循制造商推荐的回流焊接曲线,避免过高的温度和时间。
    2. 合理选择安装位置:远离可能产生高温的组件,以减少温度上升的影响。
    3. 避免机械损伤:在操作过程中避免撞击和跌落,以防止损坏。
    4. 清洁时谨慎处理:避免使用刷子清洗,以防损伤细小导线。

    兼容性和支持


    - 兼容性:该产品广泛适用于各类SMT设备和PCB设计,建议参考制造商提供的具体指南进行集成。
    - 支持:制造商提供详尽的技术文档和支持服务,确保客户能顺利完成设计和验证过程。如有疑问,可通过官方网站或联系技术支持获取帮助。

    常见问题与解决方案


    1. 问题:产品长时间存储后出现焊接不良现象。
    - 解决方案:确保产品在规定的时间内(12个月)使用,并按照制造商的建议进行存储。
    2. 问题:焊接过程中发现电感器温度过高导致损坏。
    - 解决方案:严格遵守制造商推荐的焊接曲线,避免超出规定的预热温度和保持时间。
    3. 问题:清洗过程中出现导线损伤。
    - 解决方案:避免使用刷子或其他硬质工具清洗PCB板,改用吹风或软布轻轻擦拭。

    总结和推荐


    综上所述,WE-LQSA SMT 半屏蔽式功率电感器具备出色的电气性能和宽泛的工作温度范围,特别适合应用于电源管理和信号处理领域。鉴于其高可靠性、环境适应性和易于集成的特点,我们强烈推荐这一产品。在使用过程中,请务必遵循制造商提供的指导,以确保最佳性能和长期稳定性。

78404054680参数

参数
容差 -
直流电阻(DCR) -
额定电流 970mA
Q值 -
测试频率 -
电感值 68μH
饱和电流(LSAT) -
自谐振频率(SRF) -
长*宽*高 5mm(长度)*5mm(高度)
通用封装 5040
应用等级 汽车级
包装方式 卷带包装
