784314049

产品分类: 贴片电感
厂牌: WURTH
产品描述: 7.6A 4.9μH 15.85mΩ ±20% 7050 7mm(长度)*6.9mm(高度)
供应商型号: 2700905
供应商: 海外现货
标准整包数: 1

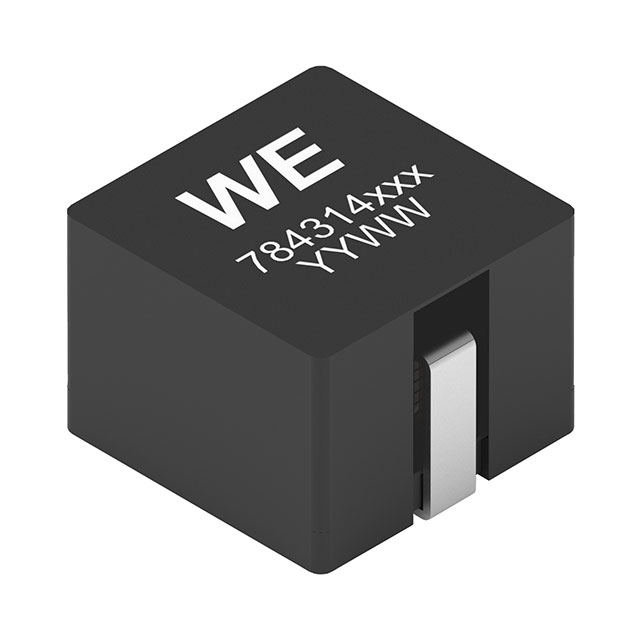

WURTH 贴片电感 784314049

784314049概述


    产品简介


    WE-HCIA SMD Flat Wire High Current Inductor Automotive
    本产品是一款专为汽车电子设计的SMD(表面贴装)扁线高电流电感器。其主要功能是为各种电子设备提供稳定的电感支持,适用于汽车控制、列车控制、船舶控制等对可靠性要求极高的场合。该产品具有良好的电气性能和温度稳定性,能够承受恶劣的工作环境。

    技术参数


    - 尺寸:(单位:毫米)
    - 长度:1.2 ± 0.3
    - 宽度:4.8 +0.2 -0.3
    - 高度:6.9 ± 0.3
    - 引脚间距:6.9 ± 0.3,1.8 ± 0.3
    - 引脚长度:7.0 ± 0.3
    - 电气特性
    - 电感量:4.9 µH,±20%
    - 额定电流:7.6 A(ΔT = 50 K)
    - 饱和电流:7.2 A(|ΔL/L| < 30%)
    - 直流电阻:14.75 mΩ(典型值),15.85 mΩ(最大值)
    - 自谐振频率:64 MHz(典型值)
    - 认证信息
    - 符合RoHS标准 [2011/65/EU&2015/863]
    - 符合REACH标准 [(EC)1907/2006]
    - 符合无卤素标准 [JEDEC JS709B] 和 [IEC 61249-2-21]
    - AEC-Q200 Grade 0 认证
    - 工作条件
    - 环境温度:-55°C 至 +100°C
    - 工作温度:-55°C 至 +150°C
    - 存储条件:≤40°C,湿度 ≤75% RH

    产品特点和优势


    - 高电流处理能力:额定电流高达7.6 A,适合大电流应用。
    - 优良的温度稳定性:可以在广泛的温度范围内稳定工作。
    - 自谐振频率高:64 MHz,适用于高频应用。
    - 可靠的设计:符合AEC-Q200标准,确保了高度的可靠性和一致性。
    - 环境友好:无卤素材料,符合RoHS和REACH标准。

    应用案例和使用建议


    - 应用案例:本产品适用于汽车控制系统、列车控制系统、船舶控制系统等需要高可靠性的场合。
    - 使用建议:
    - 在安装时要确保电流不超过额定电流,避免过热。
    - 使用适当的焊接工艺,以防止焊点损坏。
    - 存储时要注意温度和湿度,避免长期暴露在高温或潮湿环境中。

    兼容性和支持


    - 兼容性:该产品可与大多数标准PCB贴片设备兼容,方便大规模生产。
    - 支持和服务:制造商提供全面的技术支持和售后服务,包括详细的产品资料、技术咨询和故障排除指导。

    常见问题与解决方案


    - 问题1:如何判断电感器是否正常工作?
    - 解决方案:使用万用表测量直流电阻和电感量,如果测量值与技术手册中一致,则表明电感器工作正常。
    - 问题2:如何避免过热?
    - 解决方案:合理控制电流,不超过额定电流;同时注意散热,确保环境温度不会超过最大允许值。
    - 问题3:如何处理长时间存储后的产品?
    - 解决方案:在存储前确认产品未被损坏,且存储时间不超过12个月,避免影响焊锡性能。

    总结和推荐


    总体而言,WE-HCIA SMD Flat Wire High Current Inductor Automotive 是一款性能优越、稳定性强的高电流电感器。它在多种应用场合表现出色,尤其适用于汽车和轨道交通系统。虽然成本略高于一些普通电感器,但考虑到其出色的性能和可靠性,它无疑是值得推荐的选择。购买和使用时,请严格遵守制造商的建议和注意事项,以确保最佳效果和使用寿命。

784314049参数

参数
额定电流 7.6A
Q值 -
测试频率 -
电感值 4.9μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 15.85mΩ
长*宽*高 7mm(长度)*6.9mm(高度)
通用封装 7050
应用等级 汽车级
包装方式 卷带包装

784314049厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

784314049数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 784314049 784314049数据手册

784314049封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 34.5498
10+ ¥ 24.9721
50+ ¥ 23.9632
100+ ¥ 22.3487
500+ ¥ 17.9618
库存: 1930
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 34.54
直接购买
加入购物车
