61201423021

厂牌: WURTH
产品描述: Wurth Elektronik IDC连接器, WR-BHD系列, 母座, 14路, 2行, 2.54mm节距, 电缆安装
供应商型号: 2356310
供应商: 海外现货
标准整包数: 1
WURTH 矩形连接器 - 自由悬挂/面板安装 61201423021

61201423021概述

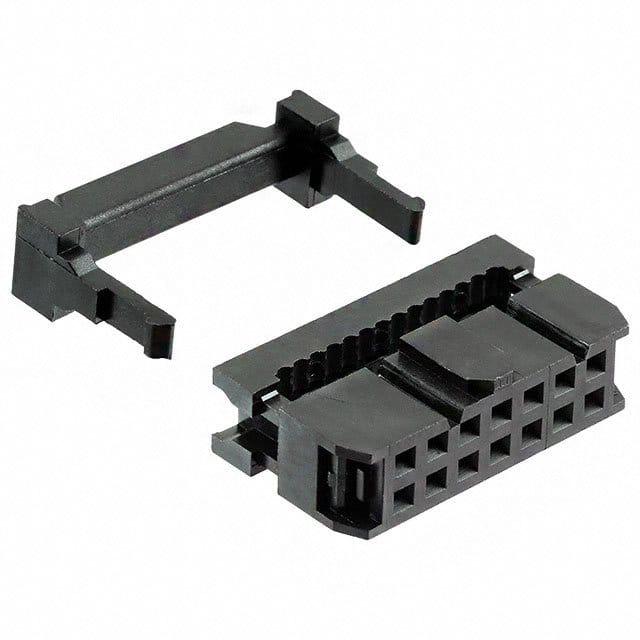

    WR-BHD Female IDC Connector: Comprehensive Technical Overview

    1. 产品简介


    WR-BHD是一款由Würth Elektronik eiSos GmbH & Co. KG设计和开发的女性IDC连接器。该连接器适用于通用电子设备,主要用于信号传输和电路板间连接。它具有坚固的设计和良好的耐用性,广泛应用于各种电子产品中,如家用电器、消费电子、工业控制系统等。

    2. 技术参数


    WR-BHD连接器的技术参数如下:
    - 型号:61201423021
    - 尺寸:
    - 长度(L):22.46 mm
    - 针间距(Pitch P):2.54 mm
    - 端子数(Pins):14
    - 最大电流(Rated Current IR):1 A
    - 工作电压(Working Voltage):250 V (AC)
    - 耐压值(Withstanding Voltage):500 V (AC)
    - 材料特性:
    - 绝缘体材料:聚对苯二甲酸丁二醇酯(PBT)
    - 绝缘体阻燃等级:UL94 V-0
    - 接触材料:铜合金
    - 接触电镀:选择性金镀
    - 工作温度范围:-40°C 到 +105°C
    - 认证:
    - RoHS批准:合规
    - REACH批准:符合或已声明
    - 无卤素:符合
    - UL批准:E323964

    3. 产品特点和优势


    WR-BHD连接器具有以下独特功能和优势:
    - 高可靠性:可承受高达30次插拔循环。
    - 坚固耐用:采用高强度材料制造,能够在恶劣环境下保持稳定性能。
    - 快速连接:2.54 mm的针间距使得安装和拆卸非常便捷。
    - 广泛的温度适应性:可以在-40°C到+105°C的温度范围内正常工作。
    - 符合环保标准:符合RoHS、REACH和无卤素要求。

    4. 应用案例和使用建议


    - 应用场景:WR-BHD连接器常用于家庭电器、工业控制设备和消费电子中。例如,在家庭空调、洗衣机等设备中,该连接器用于安全可靠地连接电路板和线缆。
    - 使用建议:
    - 在安装时请确保针间距正确对齐,避免过度用力。
    - 在清洁过程中不要使用刷子,以免损坏接触区域。
    - 定期检查连接器的连接情况,确保良好接触。


    5. 兼容性和支持


    - 兼容性:该连接器设计与Würth Elektronik的其他产品配套使用。虽然理论上可以与其他品牌的产品兼容,但为了保证最佳性能和可靠性,建议仅使用同一品牌的配套工具和组件。
    - 技术支持:Würth Elektronik提供全面的技术支持,包括产品规格查询、安装指南和售后支持。

    6. 常见问题与解决方案


    - 问题:连接器接触不良。
    - 解决方案:检查连接器是否正确插入并锁紧。如果仍然存在问题,请联系技术支持以获取进一步的帮助。
    - 问题:焊接过程中出现焊点虚焊。
    - 解决方案:确保使用符合技术规范的焊料和焊机。按照规定的焊接工艺进行操作,避免过热或过冷。
    - 问题:连接器温度过高。
    - 解决方案:确保良好的散热条件,使用适当的散热措施,并注意工作环境温度。

    7. 总结和推荐


    WR-BHD是一款高性能的IDC连接器,具备优异的电气性能和耐用性。其在多种电子设备中的广泛应用证明了其可靠性和稳定性。如果你正在寻找一款适用于一般电子设备的连接器,WR-BHD是一个值得考虑的选择。不过,需要注意的是,该产品不适合用于涉及高安全性和高可靠性的特殊场合。因此,在设计产品时,请务必遵循制造商的指导和限制。

61201423021参数

参数
类型 Receptacle
触头镀层
排数 2
线规 28 AWG
间距 2.54mm
颜色 黑色
电缆端接 IDC
触头镀层厚度 -
针脚数 14pin
长*宽*高 22.4536mm(长度)*7.0104mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

61201423021厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

61201423021数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 自由悬挂/面板安装 WURTH 61201423021 61201423021数据手册

61201423021封装设计

查看详情并下载
Symbol
Footprint
3D Model
