74434301213150

产品分类: 贴片电感
厂牌: WURTH
产品描述: 4.5A 15μH 34mΩ ±15% 10mm(长度)*13.8mm(高度)
供应商型号: 3381026
供应商: 海外现货
标准整包数: 1

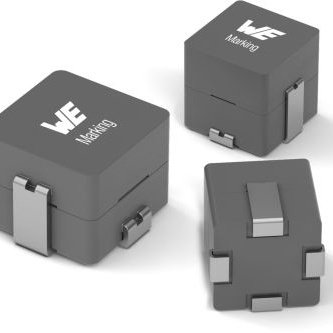

WURTH 贴片电感 74434301213150

74434301213150概述

    WE-LHMD SMT High Current Inductor 技术手册

    1. 产品简介


    WE-LHMD SMT High Current Inductor(高电流表面贴装电感) 是一款专为一般电子产品设计和开发的电感器。它主要应用于各种通用电子设备,特别适用于需要高电流处理能力的应用场合。此产品不适用于要求更高安全标准和可靠性标准的设备,例如军事、航空航天、核电控制等领域。

    2. 技术参数


    - 尺寸: 3.6 ± 0.5 mm x 12.85 ± 0.3 mm x 13.8 ± 0.5 mm(引脚间距为 13.0 mm)
    - 推荐焊盘图案: 2.9 mm x 14.3 mm x 5.0 mm
    - 封装规格: 每卷 250 个,采用 24 mm 宽的载带
    - 标称电感: 15 µH ± 15%
    - 额定电流: ΔT = 40 K 时 4.5 A 最大
    - 饱和电流: |ΔL/L| < 20% 时 16 A 典型值
    - 直流电阻: 20 °C 时 34 mΩ ± 10%
    - 环境温度: 存储条件(原包装内):<40 °C,<75% 相对湿度;工作温度范围:-40 °C 至 +125 °C
    - 无铅焊接: 符合 RoHS、REACH 和 Halogen Free 标准

    3. 产品特点和优势


    - 高电流处理能力: 额定电流高达 4.5 A,且在 ΔT = 40 K 时能稳定运行。
    - 高可靠性: 独特的设计使得电感器能够在较宽的工作温度范围内保持稳定性能。
    - 符合环保标准: 符合 RoHS、REACH 和 Halogen Free 标准,适合绿色生产需求。
    - 易于安装: 推荐焊盘图案简化了电路板设计过程,提高了装配效率。

    4. 应用案例和使用建议


    - 使用案例: 适用于电源转换、滤波器、逆变器等场合。
    - 使用建议:
    - 在焊接过程中应严格按照规定的预热温度和时间进行,避免过高的焊接温度导致损坏。
    - 清洗过程中不要使用刷子,以免损伤电感线圈。
    - 在进行封胶操作时,应手动检查以确保封胶材料不会导致电感器受损。

    5. 兼容性和支持


    - 兼容性: 与标准的 SMT 生产线兼容,可用于自动贴片机和回流焊接工艺。
    - 支持: 提供详细的焊接曲线指南和可靠性报告。如有进一步技术支持需求,可联系销售工程师。

    6. 常见问题与解决方案


    - 问题: 电感器在高电流下出现温升过高。
    - 解决方案: 降低电流负载,或优化散热设计。
    - 问题: 封装后出现不良焊接。
    - 解决方案: 检查预热温度和时间是否符合规定,确保焊接质量。

    7. 总结和推荐


    WE-LHMD SMT High Current Inductor 在高电流处理能力和可靠性方面表现优异,符合多种环保标准,非常适合用于一般电子设备中的电源管理部分。尽管其设计不适合在高安全性或高可靠性要求的应用环境中使用,但对于一般消费类电子产品来说是一个可靠的选择。建议客户在设计和使用过程中严格遵守制造商的指导和建议,以确保最佳性能和延长使用寿命。

74434301213150参数

参数
容差 ±15%
直流电阻(DCR) 34mΩ
额定电流 4.5A
Q值 -
测试频率 -
电感值 15μH
饱和电流(LSAT) -
自谐振频率(SRF) -
长*宽*高 10mm(长度)*13.8mm(高度)
包装方式 卷带包装

74434301213150厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74434301213150数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74434301213150 74434301213150数据手册

74434301213150封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 42.3044
10+ ¥ 37.9047
25+ ¥ 37.9047
50+ ¥ 37.2278
100+ ¥ 37.2278
250+ ¥ 36.551
1250+ ¥ 36.551
2500+ ¥ 36.551
库存: 34
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 42.3
直接购买
加入购物车
