615008145121

产品分类: 模块化连接器 - 插孔
厂牌: WURTH
产品描述: 伍尔特 RJ45接口 WR-MJ系列, 母座RJ45 连接器, 印刷电路板安装型, 8路, Cat5
供应商型号: BN-615008145121
供应商: 海外现货
标准整包数: 1
WURTH 模块化连接器 - 插孔 615008145121

615008145121概述

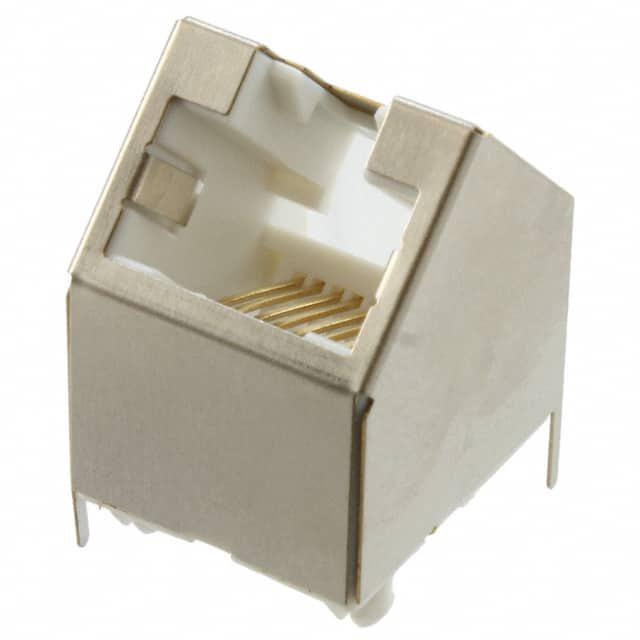

    WR-MJ Modular Jack & Reverse Metal Post Tail 产品概述

    产品简介


    WR-MJ Modular Jack & Reverse Metal Post Tail 是一种专为通用电子设备设计和开发的连接器组件。它采用模块化设计,具有屏蔽功能,能够提供稳定可靠的连接性能。该连接器具有8P8C规格,适用于广泛的电子产品,如网络设备、通信系统及各种消费类电子产品。

    技术参数


    - 尺寸:
    - 长度:11.43 ±0.15 mm
    - 宽度:11.91 ±0.12 mm
    - 高度:17.2 mm
    - 机械性能:
    - 插拔次数:500次
    - 绝缘材料:PBT(阻燃等级UL94 V-0)
    - 绝缘颜色:黑色
    - 接触材料:铜合金,镀金选择性
    - 屏蔽材料:青铜,镀镍
    - 电气性能:
    - 额定电流:1.5 A
    - 工作电压:120 V AC
    - 耐压值:1分钟内 1000 V AC
    - 接触电阻:≤20 mΩ
    - 绝缘电阻:≥500 MΩ
    - 工作环境:
    - 操作温度范围:-40°C 至 +85°C
    - 认证:
    - RoHS 符合性
    - REACH 符合性
    - UL 认证号:E324776

    产品特点和优势


    - 高可靠性:经过严格的耐用性和稳定性测试,可承受多达500次插拔操作。
    - 防火等级:PBT绝缘材料,符合UL94 V-0阻燃标准。
    - 环境适应性强:能在极端温度环境下正常工作,满足不同应用需求。
    - 易于安装和维护:采用标准化设计,方便安装与更换。

    应用案例和使用建议


    - 应用案例:该连接器广泛应用于路由器、交换机、服务器等网络设备中。同时,在车载娱乐系统、工业自动化设备等领域也有广泛应用。
    - 使用建议:
    - 在焊接过程中,应确保焊接温度曲线符合要求,避免过高的温度对连接器造成损害。
    - 清洗时应避免使用刷子,以防损坏敏感区域。
    - 存储时应在干燥环境中,并在一年内使用,以确保最佳性能。

    兼容性和支持


    - 兼容性:与Würth Elektronik eiSos的产品兼容,适用于各类通用电子设备。
    - 支持和维护:Würth Elektronik eiSos GmbH & Co. KG 提供详细的技术支持和售后服务,确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 问题:连接器出现接触不良现象。
    - 解决方案:检查插头和插座是否有异物或灰尘,清洁后再重新插入。
    2. 问题:焊接后发现连接器变形。
    - 解决方案:确认焊接温度曲线正确,必要时可重新焊接。
    3. 问题:连接器表面有划痕或损伤。
    - 解决方案:避免使用硬物刮擦,尽量在干净无尘的环境中进行安装。

    总结和推荐


    综上所述,WR-MJ Modular Jack & Reverse Metal Post Tail 连接器以其高可靠性和稳定性,在各类电子设备中表现优异。它不仅满足基本的电气性能要求,还能应对恶劣的工作环境。尽管存在某些限制,例如不适用于安全关键应用,但在普通电子设备中,该产品仍然是一个值得信赖的选择。因此,强烈推荐在合适的场合下使用此款连接器。

615008145121参数

参数
类型 Jack
防护等级 -
朝向 45度,向上
端口数 1
针脚数 8p8c (RJ45, Ethernet)
长*宽*高 15.4mm(长度)*20.9mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

615008145121厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

615008145121数据手册

厂牌 PDF简要描述 下载
WURTH 模块化连接器 - 插孔 WURTH 615008145121 615008145121数据手册

615008145121封装设计

查看详情并下载
Symbol
Footprint
3D Model
