0441500011

产品分类: 模块化连接器 - 插孔
厂牌: MOLEX
产品描述: Jack 90度,向下 8p8c (RJ45, Ethernet) 2 通孔安装 33.76mm(长度)*21.02mm(高度)
供应商型号: WM7515-ND
供应商: Digi-Key
标准整包数: 1

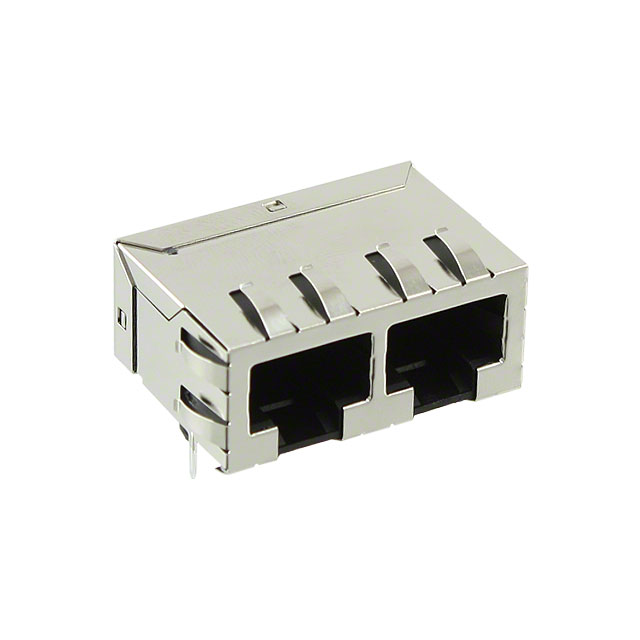

MOLEX 模块化连接器 - 插孔 0441500011

0441500011概述

    电子元器件产品技术手册

    产品简介


    本产品为Molex公司的5模块化插孔(Modular Jack)组装件,属于Ganged(并联)系列,适用于多种电路设计。这类组件主要用于网络通讯设备、计算机设备和电话系统中的接口连接,以确保稳定可靠的信号传输。该系列具有不同的端口数量选项,从2端口到8端口不等,可根据具体需求进行选择。

    技术参数


    以下为该产品的主要技术参数:
    - 材料:外壳采用玻璃填充尼龙(UL94V-0),颜色为黑色;触点使用磷青铜材料;屏蔽采用黄铜。
    - 镀层:接触区域选择金,最小厚度为50微英寸(1.27微米);PC尾部区域选择雾面锡,最小厚度为100微英寸(2.54微米);整体镍底层,最小厚度为50微英寸(1.27微米)。
    - 包装:未屏蔽连接组件装入由Molex制定标准的塑封托盘中。
    - 兼容性:与符合FCC条例第68部分的模块插头匹配。
    - 终端长度:每个终端长度可能不同。
    - 表面处理:部分产品符合PS-45499-002的外观要求,但有一个表面不符合。

    产品特点和优势


    此模块化插孔具备以下显著特点及优势:
    - 多功能性:可选配2至8个端口,满足不同应用场景的需求。
    - 高可靠性:采用高标准材料制造,确保长期使用下的耐用性和稳定性。
    - 易于安装:提供两种固定方式——卡扣式(Snap-Fit)和压入式(Press-Fit),便于快速装配。
    - 兼容性广:能够与多种插头匹配,确保在不同系统间的互操作性。

    应用案例和使用建议


    该组件常用于计算机、路由器和交换机等网络设备的端口连接。例如,在一个家庭网络环境中,可以将8端口版本应用于家庭网络中心,通过单个接口支持多个网络设备的接入。
    对于使用建议,我们建议用户根据实际的应用场景选择合适的端口数和安装方式。此外,在使用过程中应注意保持正确的插拔力度,避免过度弯曲导致损坏。

    兼容性和支持


    该产品与符合FCC条例第68部分的模块插头完全兼容,且可通过塑封托盘进行包装和运输。有关更详细的兼容性信息和技术支持,可咨询Molex官方客服或访问官方网站获取。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    1. 终端长度不一致:这是正常现象,每组终端可能略有不同,不影响正常使用。
    2. 接触不良:检查连接时是否有足够的插入深度,并确认所使用的插头符合规范。
    3. 外观缺陷:若发现任何非功能性表面缺陷,请参考文档中的外观标准进行对比。

    总结和推荐


    总的来说,这款Molex 5模块化插孔组装件凭借其多样化的端口配置、高可靠性的材料以及简便的安装方式,在各类通信网络设备中展现出卓越的性能表现。特别是其广泛的兼容性和良好的市场口碑,使其成为同类产品中的佼佼者。因此,强烈推荐用户在需要构建或升级其网络基础设施时考虑使用该产品。

0441500011参数

参数
朝向 90度,向下
端口数 2
针脚数 8p8c (RJ45, Ethernet)
类型 Jack
防护等级 -
长*宽*高 33.76mm(长度)*21.02mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,托盘

0441500011厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0441500011数据手册

厂牌 PDF简要描述 下载
MOLEX 模块化连接器 - 插孔 MOLEX 0441500011 0441500011数据手册

0441500011封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.1324 ¥ 68.7188
10+ $ 6.6539 ¥ 55.685
25+ $ 6.2371 ¥ 52.1966
50+ $ 5.9394 ¥ 49.7057
180+ $ 5.4261 ¥ 45.4096
360+ $ 5.1672 ¥ 43.2433
540+ $ 5.0216 ¥ 42.0247
1080+ $ 4.7822 ¥ 40.0209
库存: 1285
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 68.71
