1656990

产品分类: 模块化连接器 - 插孔
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,VS-08-RJ45-5-Q/IP67,RJ45连接器,RJ45 直线 8p8c (RJ45, Ethernet) 1 IP67 导线安装 77mm(长度)*22.8mm(高度)
供应商型号: ET-2314983
供应商: 海外现货
标准整包数: 1

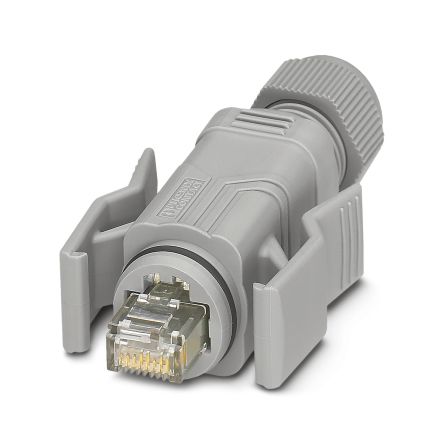

PHOENIX CONTACT 模块化连接器 - 插孔 1656990

1656990概述

    高质量文章:RJ45 插头连接器技术手册解读

    1. 产品简介


    RJ45 插头连接器(型号:VS-08-RJ45-5-Q/IP67) 是一款适用于工业自动化和网络布线场景的高性能连接器,具有防尘防水等级 IP67 的特点。其设计基于 CAT5e 规范(TIA 568B),并采用快速连接(QUICKON)技术,能够支持单芯和多芯导体的灵活连接。
    这款产品广泛应用于工业控制、楼宇自动化、机器人技术及网络通信领域,尤其是在需要可靠连接且环境恶劣的场景下表现出色。

    2. 技术参数


    以下是该产品的关键技术和规格信息:
    - 位置数量:8
    - 连接标准:RJ45 8(8)
    - 屏蔽性:支持屏蔽连接
    - 插拔寿命:≥1000 次
    - 连接方式:IDC 快速连接
    - 导线横截面:0.13 mm² 至 0.32 mm²(实心)/ 0.14 mm² 至 0.36 mm²(绞合)
    - AWG 支持范围:26 至 22
    - 外部电缆直径:5 mm 至 8 mm
    - 环境温度:-20°C 至 70°C
    - 防护等级:IP67
    - 材料属性:外壳材料为 PA(聚酰胺),触点材料为铜合金,表面镀金镍
    电气特性方面,它支持 CAT5e 和 TIA 568B 标准,并符合传输类别要求。额定电流为 1.75 A,适合多种工业应用场景。

    3. 产品特点和优势


    - 快速连接技术:QUICKON 技术大大缩短了安装时间,提高了生产效率。
    - 卓越的防护能力:IP67 等级使其在恶劣环境中具备强大的防尘防水性能。
    - 耐用性强:经过 1000 次以上的插拔测试,确保长期稳定运行。
    - 环保材料:UL 94 V0 认证的阻燃材料保障安全性。
    - 高可靠性:支持 CAT5e 性能,满足现代网络连接的需求。
    这些特点使该产品成为工业级网络应用的理想选择,尤其在严苛环境下仍能保持高可靠性。

    4. 应用案例和使用建议


    该连接器的典型应用包括:
    - 工业以太网交换机与终端设备的连接;
    - 机器人系统中的信号传输;
    - 室外网络设备(如监控摄像头)的连接;
    - 智能建筑中的网络布线。
    使用建议:
    - 在接线时,确保导线与端子的良好接触,避免虚接现象;
    - 若用于户外场景,需结合合适的电缆密封圈以增强防水效果;
    - 定期检查插头与插座的接触状态,避免因灰尘或水分导致接触不良。

    5. 兼容性和支持


    该产品兼容各种符合 RJ45 标准的设备,并支持多种网络协议。制造商提供了详尽的技术支持和售后服务,包括安装指导、故障排查以及产品升级服务。此外,该产品还通过了多项国际认证(如 UL、cUL 和 cULus),保证了全球范围内的合规性。

    6. 常见问题与解决方案


    以下是一些常见的使用问题及其解决方案:
    1. 问题:插头接触不良
    - 原因:导线未正确插入或插头未拧紧。
    - 解决办法:重新确认导线的插入深度,确保锁定机构已完全闭合。

    2. 问题:防水性能下降
    - 原因:密封圈老化或损坏。
    - 解决办法:更换新的密封圈,并按照说明书要求正确安装。
    3. 问题:插拔次数过多导致接触不良
    - 原因:插头磨损严重。
    - 解决办法:定期更换连接器,避免长时间超负荷使用。

    7. 总结和推荐


    综上所述,VS-08-RJ45-5-Q/IP67 是一款兼具性能与可靠性的 RJ45 插头连接器,特别适合工业环境下的应用。其独特的快速连接技术和 IP67 防护能力使其在市场上脱颖而出。推荐给需要高性能、高可靠性的工业客户。
    如果您正在寻找一款能够在极端条件下稳定工作的连接器,此产品无疑是理想之选。

1656990参数

参数
朝向 直线
端口数 1
针脚数 8p8c (RJ45, Ethernet)
类型 RJ45
防护等级 IP67
长*宽*高 77mm(长度)*22.8mm(高度)
安装方式 导线安装
零件状态 在售
包装方式 散装

1656990厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1656990数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 模块化连接器 - 插孔 PHOENIX CONTACT 1656990 1656990数据手册

1656990封装设计

查看详情并下载
Symbol
Footprint
3D Model
