首页  >  产品百科  >  60312202114512

60312202114512

产品分类: 同轴连接器(RF)
厂牌: WURTH
产品描述: Wurth Elektronik SMA连接器母头 同轴连接器, WR-SMA系列, 边缘, 焊接端接
供应商型号: BN-60312202114512
供应商: 海外现货
标准整包数: 1
WURTH 同轴连接器(RF) 60312202114512

60312202114512概述

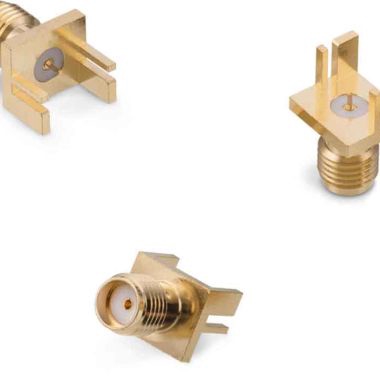

    SMA PCB End Launch Jack Flat Tab for 1.1mm PCB

    产品简介


    SMA PCB End Launch Jack Flat是一款专为通用电子产品设计的射频同轴连接器。这款连接器具备出色的电气性能和机械强度,广泛应用于各种通信设备、网络设备、工业控制设备等领域。它采用直角设计,方便焊接在电路板上,且具有出色的电气隔离度,可有效防止信号干扰。

    技术参数


    - 阻抗: 50 Ω
    - 频率范围: DC~18 GHz
    - 驻波比(VSWR):
    - DC~12.4 GHz: ≤1.2
    - 12.4 GHz~18 GHz: ≤1.4
    - 插入损耗(IL):
    - DC~12.4 GHz: ≤0.14 dB
    - 12.4 GHz~18 GHz: ≤0.2 dB
    - 绝缘电阻(RISO): ≥5000 MΩ
    - 接触电阻: 初始≤3 mΩ,测试后≤4 mΩ
    - 耐压(Withstanding Voltage): 1000 V (RMS)
    - 工作电压: 335 V (RMS)
    - 工作温度: -65 °C ~ +165 °C
    - 接口材料: 聚四氟乙烯(PTFE),绝缘体颜色为白色
    - 中心导体材料: 铍铜,镀金(最小厚度0.76 µm)覆盖镍层
    - 外壳材料: 黄铜,镀金(最小厚度0.076 µm)覆盖镍层
    - 插拔寿命: 500次循环
    - 推荐安装扭矩: 57 Ncm
    - 推荐焊盘图案:
    - 长度: 7.1 ±0.05 mm
    - 宽度: 9.9 ±0.05 mm
    - 触点孔径: 0.61 ±0.05 mm
    - 焊接长度: 5.0 ±0.05 mm
    - 顶部视图尺寸: 7.1 ±0.05 mm × 9.9 ±0.05 mm
    - 底部视图尺寸: 5.0 ±0.05 mm × 7.1 ±0.05 mm

    产品特点和优势


    1. 高可靠性: 该连接器经过严格的质量检测,符合RoHS标准,确保长期稳定运行。
    2. 宽温度范围: 工作温度范围宽广(-65 °C至+165 °C),适合在恶劣环境下使用。
    3. 低损耗: 优秀的电气性能,低插入损耗和良好的驻波比,保证信号传输质量。
    4. 耐用性: 可经受500次插拔循环,保证长时间稳定使用。
    5. 易于安装: 设计直观,安装简便,节省时间和成本。

    应用案例和使用建议


    - 应用案例: 广泛应用于无线通信系统、医疗设备、工业自动化控制系统等领域。
    - 使用建议:
    1. 在组装过程中严格按照推荐的焊盘图案进行焊接,以确保良好的电气接触。
    2. 在清洁时避免使用有机溶剂或水,以免损坏表面镀层。
    3. 防止过度操作连接器,以免造成机械损伤。

    兼容性和支持


    该产品仅适用于一般电子产品,不得用于军事、航空航天等对安全性和可靠性要求极高的场合。使用前需向制造商确认适用性。制造商提供详细的安装指南和支持服务,确保产品正确使用并获得最佳性能。

    常见问题与解决方案


    - 问题: 插拔寿命不足。
    - 解决办法: 检查是否按照推荐的安装扭矩进行操作,避免反复插拔导致磨损。
    - 问题: 接触电阻偏大。
    - 解决办法: 清洁焊盘区域,确保焊接质量良好。
    - 问题: 信号传输质量下降。
    - 解决办法: 检查电缆连接是否牢固,排除外部干扰因素。

    总结和推荐


    综上所述,SMA PCB End Launch Jack Flat连接器凭借其优异的电气性能、广泛的温度适应性和耐用性,在多种应用环境中表现出色。强烈推荐在一般电子产品中使用此连接器,以提升整体系统的可靠性和稳定性。对于特定的安全关键应用,建议在使用前与制造商进一步沟通确认适用性。

60312202114512参数

参数
触头端接 焊接
类型 Female Socket,Jack,Threaded
阻抗 50Ω
外壳颜色 金色
最大频率 18GHz
紧固类型 螺纹
端口数 1
安装方式 板安装,焊接安装,贴片安装,边缘安装
零件状态 在售
包装方式 托盘

60312202114512厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

60312202114512数据手册

厂牌 PDF简要描述 下载
WURTH 同轴连接器(RF) WURTH 60312202114512 60312202114512数据手册

60312202114512封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.986 ¥ 68.1206
50+ $ 7.6593 ¥ 65.3338
100+ $ 7.3447 ¥ 62.6503
180+ $ 6.7034 ¥ 57.18
360+ $ 6.0621 ¥ 51.7097
库存: 55
起订量: 12 增量: 0
交货地:
最小起订量为:1
合计: ¥ 68.12
