7443640330B

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 28.2MHz 70A 47.5A 3.3μH 968μΩ ±20% 2818 标准安装,贴片安装 28mm*19.4mm*18.5mm
供应商型号: 3221557
供应商: 海外现货
标准整包数: 1

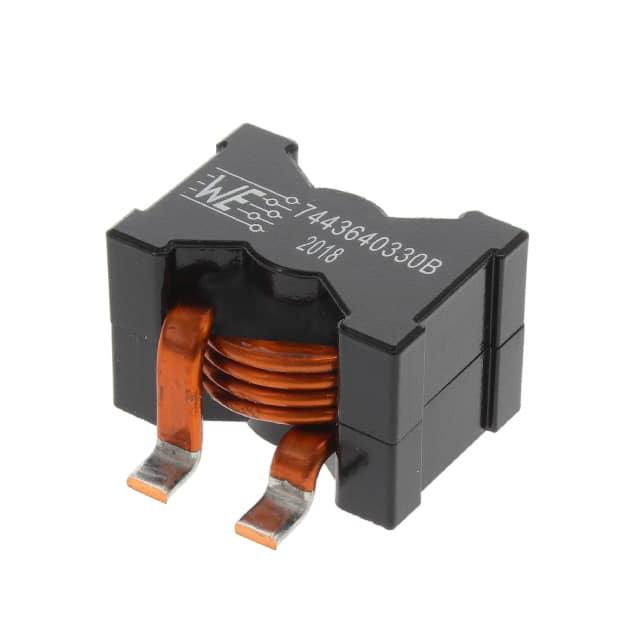

WURTH 贴片电感 7443640330B

7443640330B概述

    # WE-HCF SMT 高电流电感技术手册

    产品简介


    WE-HCF 系列 SMT 高电流电感是一种专为通用电子设备设计的高性能电感元件。该电感器主要用于处理高电流环境下的电路需求,广泛应用于电源模块、通信设备、工业控制以及新能源领域。它以紧凑的设计和卓越的电气性能,在高功率密度的现代电子系统中表现出色。

    技术参数


    以下是该电感器的关键技术规格:
    | 参数 | 规格 |

    | 尺寸(长 × 宽 × 高) | 28.0 mm × 10.15 mm × 18.5 mm |
    | 重量 | 最大 23 g |
    | 标称电感值(100 kHz/10 mA)| 3.3 µH ±20% |
    | 额定电流(ΔT = 50 K) | 47.5 A max |
    | 峰值电流(ΔT = 40 K) | 59.2 A max |
    | 饱和电流(10% ΔL/L) | 61.35 A typ |
    | 饱和电流(30% ΔL/L) | 70 A typ |
    | 直流电阻(RDC) | 0.88 mΩ typ, 0.97 mΩ max |
    | 自谐振频率(fres) | 28.2 MHz typ |
    | 工作温度范围 | -40 至 +125 °C |
    支持的电气特性
    - 温度范围:-40 至 +75 °C(参考 IR)
    - 电磁兼容性:符合 RoHS 和 REACH 标准
    - 无卤素认证:符合 JEDEC JS709B 和 IEC 61249-2-21

    产品特点和优势


    1. 高效能设计:具有极低的直流电阻,确保高效率的能量转换。
    2. 高可靠性:符合 AEC-Q200 Grade 1 标准,适用于恶劣环境下的长期运行。
    3. 高电流承载能力:提供高达 61.35 A 的饱和电流,适合高电流应用。
    4. 优秀的热管理:合理的散热设计保证了长时间稳定运行。

    应用案例和使用建议


    应用案例
    - 电源模块:用于 DC-DC 转换器中,提供稳定的电感值和电流承载能力。
    - 通信设备:作为滤波器组件,减少噪声干扰,提升信号质量。
    - 工业控制:在电机驱动和变频器中使用,提高系统的可靠性和稳定性。
    使用建议
    - 在安装时确保良好的 PCB 土地图案和布线宽度,以避免过热问题。
    - 定期检查产品的温升情况,确保其工作在安全范围内。
    - 对于特殊的应用环境,如高温或高湿度条件,需采取额外的防护措施。

    兼容性和支持


    WE-HCF 系列电感器与其他标准 SMD 元件高度兼容,便于集成到现有的电路板设计中。制造商提供详尽的技术文档和支持服务,包括免费样品申请和技术咨询,帮助客户快速完成产品开发。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电感器发热异常 | 检查 PCB 布局是否合理,增加散热孔或铜箔 |
    | 输出电压不稳定 | 调整负载平衡,检查输入电源是否正常 |
    | 工作温度超出范围 | 选择更高等级的电感器或改进散热设计 |

    总结和推荐


    综上所述,WE-HCF 系列 SMT 高电流电感凭借其出色的性能、可靠性和灵活性,成为高功率电子设备的理想选择。无论是工业控制还是消费类电子产品,该产品都能提供卓越的表现。因此,我们强烈推荐此款电感器用于需要高电流处理能力和良好热管理的应用场合。
    如果您正在寻找一款能够满足严苛工作条件并提供最佳性能的电感元件,WE-HCF 系列将是您的理想之选!

7443640330B参数

参数
容差 ±20%
直流电阻(DCR) 968μΩ
额定电流 47.5A
Q值 -
测试频率 100KHz
电感值 3.3μH
饱和电流(LSAT) 70A
自谐振频率(SRF) 28.2MHz
长*宽*高 28mm*19.4mm*18.5mm
通用封装 2818
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 托盘

7443640330B厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7443640330B数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7443640330B 7443640330B数据手册

7443640330B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 79.6062
2+ ¥ 69.9244
3+ ¥ 67.235
5+ ¥ 67.235
10+ ¥ 60.2426
20+ ¥ 59.1668
50+ ¥ 59.1668
100+ ¥ 59.1668
库存: 19
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 79.6
直接购买
加入购物车
