7443630700

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 18MHz 30A 21A 7μH 5.61mΩ ±15% 2013 标准安装,贴片安装 21.5mm*21mm*14mm
供应商型号: 4360142
供应商: 海外现货
标准整包数: 1

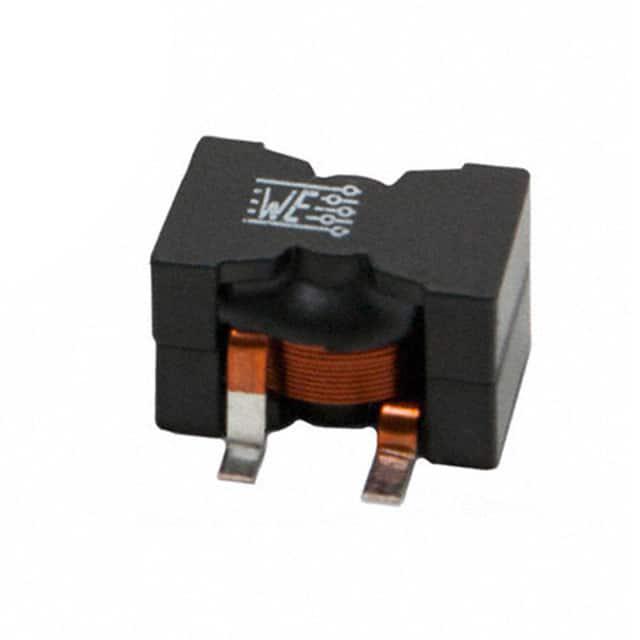

WURTH 贴片电感 7443630700

7443630700概述


    产品简介


    WE-HCF SMT 高电流电感器(型号7443630700)是一种专为通用电子设备设计和开发的产品。它适用于需要高电流处理能力的场合,如电源管理、通信设备及工业控制系统等领域。该产品经过精心设计,能够在保证高效能的同时满足严苛的应用需求。

    技术参数


    - 尺寸:最大长度21.8mm,宽度9±0.5mm,高度14.5mm。
    - 引脚:Pin 3仅用于稳定性。
    - 电感量(L):100kHz/10mA时为7μH(±15%容差)。
    - 额定电流(IR):ΔT=50K时为21A。
    - 饱和电流(ISAT):当ΔL/L<30%时为30A。
    - 直流电阻(RDC):20°C时为5.61mΩ(±10%容差)。
    - 自共振频率(fres):典型值为18MHz。
    - 认证:符合RoHS标准,REACh标准,无卤素标准等。
    - 环境条件:工作温度范围为-40°C到+125°C,存储温度范围为<40°C且<75%RH。

    产品特点和优势


    1. 高电流处理能力:额定电流高达21A,适用于需要大电流输出的场合。
    2. 高可靠性:设计符合国际标准,确保在恶劣环境下也能稳定运行。
    3. 低损耗:自共振频率高,有助于减少能量损失,提高效率。
    4. 紧凑设计:采用SMT封装,体积小,适合现代电子设备的小型化趋势。

    应用案例和使用建议


    该产品广泛应用于各种需要高电流处理能力的电路中,例如服务器电源供应、通信基站的电源模块、以及各类工业控制系统的电源转换模块。使用时应注意:
    - 确保焊接过程遵循制造商的焊接规范,避免超出额定电流导致损坏。
    - 在使用过程中要确保适当的散热,避免过热导致性能下降。
    - 存储时要避免直接阳光照射,以保持产品性能。

    兼容性和支持


    该电感器可与其他标准电子元器件配合使用,其SMT封装使其易于集成到现有电路板设计中。厂商提供全面的技术支持,包括产品咨询、技术文档下载和售后服务等,确保客户能够顺利使用产品。

    常见问题与解决方案


    - 问题:长时间未使用后发现焊点不良。
    - 解决方案:检查存储条件是否符合要求,重新评估产品状态并进行必要的测试。
    - 问题:使用过程中出现异常噪音。
    - 解决方案:确认是否因音频信号引起,如是则调整信号源或选用合适的屏蔽措施。


    总结和推荐


    总体来看,WE-HCF SMT 高电流电感器凭借其出色的电气性能、紧凑的设计以及广泛的适用性,在众多应用场合中展现出极高的性价比。建议在选择高性能电子元器件时优先考虑此产品,尤其是在需要高电流处理能力和可靠性的场景下。

7443630700参数

参数
电感值 7μH
饱和电流(LSAT) 30A
自谐振频率(SRF) 18MHz
容差 ±15%
直流电阻(DCR) 5.61mΩ
额定电流 21A
Q值 -
测试频率 100KHz
长*宽*高 21.5mm*21mm*14mm
通用封装 2013
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

7443630700厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7443630700数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7443630700 7443630700数据手册

7443630700封装设计

查看详情并下载
Symbol
Footprint
3D Model
