7443556260

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 42MHz 50A 31.5A 2.6μH 1.58mΩ ±20% 标准安装,贴片安装 18.3mm*18.2mm*9.2mm
供应商型号: 1636221
供应商: 海外现货
标准整包数: 1

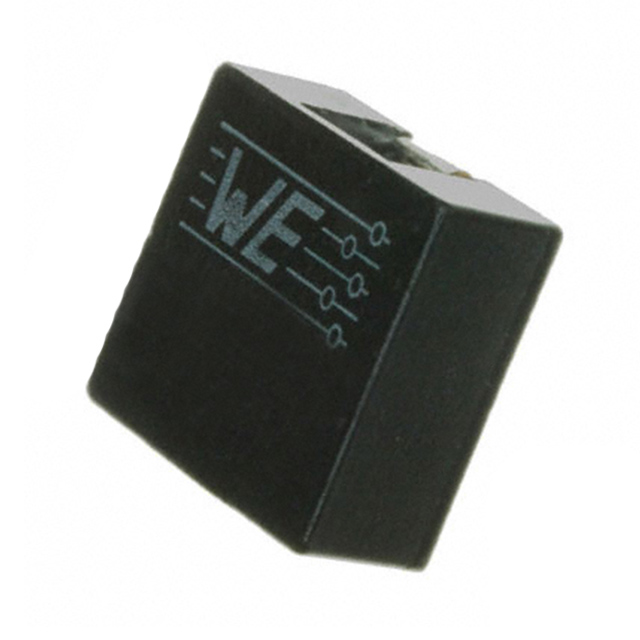

WURTH 贴片电感 7443556260

7443556260概述


    产品简介


    WE-HCI SMT 高电流电感器是一款专为一般电子设备设计的表面贴装型(SMT)高电流电感器。它主要应用于需要高效能和稳定电流的场合,如电源转换电路、LED驱动器、通信设备和其他类似系统中。其紧凑的设计使其适用于空间受限的应用环境,同时保持较高的电气性能和可靠性。

    技术参数


    - 尺寸:
    - 宽度:18.3 mm ± 1.0 mm
    - 长度:18.2 mm ± 0.5 mm
    - 高度:4.2 mm ± 0.5 mm
    - 尺寸比例:1.5:1
    - 引脚标记:
    - 引脚1:X
    - 引脚2:YMDD
    - 引脚3:X(可能改变)
    - 引脚4:YMDD日期码
    - 电气特性:
    - 标称电感:2.15 µH(100 kHz/10 mA/31.5 A)
    - 额定电流:31.5 A(ΔT = 50 K)
    - 饱和电流:50 A(典型值,当|ΔL/L| < 30%时)
    - 直流电阻:1.58 mΩ(20 °C)
    - 自共振频率:42 MHz(典型值)
    - 认证:
    - RoHS 认证:符合指令 2011/65/EU 和 2015/863
    - REACH 认证:符合指令 (EC)1907/2006 或 声明
    - 无卤素认证:符合标准 JEDEC JS709B 和 IEC 61249-2-21
    - 工作环境:
    - 环境温度范围:-40°C 到 +100°C
    - 工作温度范围:-40°C 到 +150°C
    - 存储条件:温度 < 40°C,湿度 < 75% RH
    - 潮湿敏感等级(MSL):1

    产品特点和优势


    WE-HCI SMT 高电流电感器具有以下显著特点和优势:
    - 高性能电感:在高频环境下表现出色,电感值稳定且精确。
    - 高电流承载能力:最大额定电流可达31.5 A,饱和电流高达50 A,确保在高功率应用中的稳定性。
    - 优良的热性能:可在较宽的工作温度范围内工作,最高可承受+150°C。
    - 可靠性:采用高质量材料和制造工艺,确保长期运行中的可靠性和耐用性。
    - 兼容性强:适用于多种电路设计,满足不同应用需求。
    - 环保认证:RoHS、REACH和无卤素认证,符合环保标准。

    应用案例和使用建议


    WE-HCI SMT 高电流电感器广泛应用于各种电子设备中,例如电源模块、开关电源、LED驱动器等。在这些应用中,其高电流承载能力和优异的电气特性能够提供可靠的电源解决方案。
    使用建议:
    - 在组装过程中,应严格按照焊接工艺规范操作,以确保良好的电气连接。
    - 为避免电磁干扰,建议在安装过程中使用屏蔽材料。
    - 定期检查存储条件,确保组件在适当的温度和湿度条件下保存,以延长使用寿命。

    兼容性和支持


    WE-HCI SMT 高电流电感器可以与其他标准的电子元器件和设备轻松兼容。制造商提供详细的安装指南和技术支持,以帮助客户顺利完成集成过程。此外,Würth Elektronik eiSos GmbH & Co. KG 还提供定制服务和售后支持,以满足客户的特殊需求。

    常见问题与解决方案


    - 问题1:电感器在高温下是否还能正常工作?
    - 解答:是的,在最高温度为+150°C的条件下,电感器仍能保持其电气性能。但在设计时应考虑散热方案,以避免长时间的高温运行。

    - 问题2:如何正确存放电感器以延长使用寿命?
    - 解答:将电感器存放在干燥、阴凉的地方,避免阳光直射。最好在原始包装内存放,并确保温度低于40°C,湿度低于75% RH。

    - 问题3:焊接时需要注意哪些事项?
    - 解答:焊接时应遵循Würth Elektronik的技术焊接规范,确保焊接温度和时间符合要求。焊接后应进行目视检查,确保没有虚焊或焊点不牢固的情况。

    总结和推荐


    总体来说,WE-HCI SMT 高电流电感器是一款高性能、高可靠性的电子元件,适用于多种需要高效能和稳定电流的应用。其优越的电气特性和良好的工作环境适应性使其成为各种电子设备的理想选择。如果您正在寻找一款能够在严苛环境中稳定工作的高电流电感器,我们强烈推荐这款产品。

7443556260参数

参数
测试频率 100KHz
电感值 2.6μH
饱和电流(LSAT) 50A
自谐振频率(SRF) 42MHz
容差 ±20%
直流电阻(DCR) 1.58mΩ
额定电流 31.5A
Q值 -
长*宽*高 18.3mm*18.2mm*9.2mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

7443556260厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7443556260数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7443556260 7443556260数据手册

7443556260封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 37.8121
5+ ¥ 36.3578
10+ ¥ 34.9034
25+ ¥ 32.5765
50+ ¥ 31.9948
150+ ¥ 31.4131
750+ ¥ 31.4131
1500+ ¥ 31.4131
库存: 76
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 37.81
