7443082018A

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 68A 65A 180nH 150μΩ ±10% 1088 标准安装,贴片安装 10mm*8mm*8mm
供应商型号: 7443082018A
供应商: 国内现货
标准整包数: 1

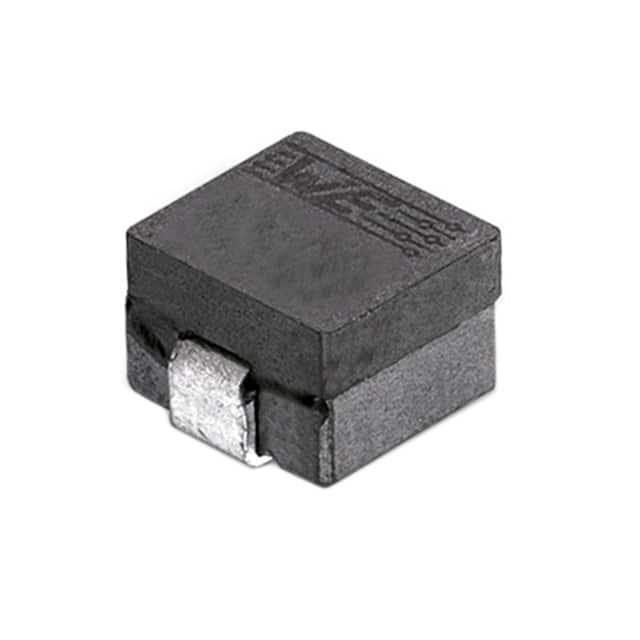

WURTH 贴片电感 7443082018A

7443082018A概述

    # Würth Elektronik eiSos WE-HCM SMT High Current Flat Wire Inductor 技术手册解析

    产品简介


    Würth Elektronik eiSos 的 WE-HCM 系列 SMT 高电流扁平线圈电感器是一款专为通用电子设备设计的高性能电感元件。该电感器采用 SMT(表面贴装技术)封装,具有高电流承载能力、低直流电阻和高自谐振频率等特点。它广泛应用于电源管理、通信设备、工业控制及消费电子产品等领域,适合需要高效能功率转换和滤波的应用场景。

    技术参数


    以下是该产品的关键技术规格:
    - 尺寸(最大值):10 mm × 8 mm × 8 mm
    - 重量:2.2 ± 0.25 g
    - 标记:7443082018A
    - 额定电流:连续电流 65 A,饱和电流 68 A
    - 直流电阻:典型值 0.15 mΩ,最大值 0.157 mΩ
    - 自谐振频率:47 MHz
    - 工作温度范围:-40°C 至 +125°C
    - 存储条件:温度低于 40°C,湿度低于 75% RH

    产品特点和优势


    特点
    1. 高电流承载能力:可承受高达 65 A 的连续电流和 68 A 的饱和电流,适用于大功率应用。
    2. 低功耗设计:低至 0.15 mΩ 的直流电阻确保高效的能量转换。
    3. 卓越的散热性能:扁平线圈设计和优秀的热管理能力使其能够在高温环境下稳定运行。
    4. 环保合规:符合 RoHS 和 REACH 标准,且无卤素,满足绿色制造需求。
    优势
    1. 在高频开关电源设计中提供更高效的滤波性能。
    2. 长期稳定性好,适合严苛的工作环境。
    3. 小巧紧凑的设计,便于集成到空间有限的应用中。

    应用案例和使用建议


    典型应用
    - 电源管理模块:用于 DC-DC 转换器中的滤波和储能。
    - 通信设备:在基站或路由器的电源管理中作为能量储存元件。
    - 工业控制设备:用于逆变器和电机驱动系统中。
    使用建议
    - 在设计电路时,确保 PCB 布局合理以减少寄生效应并提高散热效率。
    - 在焊接过程中遵循推荐的回流焊曲线,避免过高的温度导致材料损坏。
    - 定期检查产品是否存在过热现象,确保其工作在推荐的环境温度范围内。

    兼容性和支持


    兼容性
    该电感器与常见的 SMD 贴片工艺兼容,支持自动化生产和装配流程。此外,它与主流的 PCB 材料和清洗剂兼容,但需注意某些化学品可能影响线圈绝缘性能。
    支持
    Würth Elektronik 提供详尽的技术文档和支持服务,包括详细的 PCB 布局指南、焊接参数建议以及可靠性测试报告。客户可通过官方网站下载相关资料并获得技术支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高导致性能下降 | 检查 PCB 设计是否优化,增加散热措施 |
    | 直流电阻异常增大 | 检查焊接质量,确认是否正确安装 |
    | 工作寿命短 | 确保产品在推荐条件下使用,定期维护 |

    总结和推荐


    综合评估
    Würth Elektronik eiSos 的 WE-HCM 系列电感器凭借其高电流承载能力、低损耗特性和良好的热管理性能,在电源管理和工业控制领域表现出色。产品设计精良,工艺成熟,符合环保要求,是一款值得信赖的选择。
    推荐使用
    如果您的项目需要高效能的电感元件,并且对体积和性能有较高要求,那么这款 WE-HCM 电感器将是理想之选。建议在设计阶段充分考虑其应用场景和使用条件,以充分发挥其潜力。
    通过本文的深入解析,希望您对该产品有了全面了解,并能在实际应用中取得最佳效果!

7443082018A参数

参数
容差 ±10%
直流电阻(DCR) 150μΩ
额定电流 65A
Q值 -
测试频率 100KHz
电感值 180nH
饱和电流(LSAT) 68A
自谐振频率(SRF) -
长*宽*高 10mm*8mm*8mm
通用封装 1088
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

7443082018A厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7443082018A数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7443082018A 7443082018A数据手册

7443082018A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 14.6773
25+ ¥ 13.939
50+ ¥ 12.9657
100+ ¥ 11.8023
600+ ¥ 10.0157
库存: 37
起订量: 36 增量: 0
交货地:
最小起订量为:25
合计: ¥ 348.47
