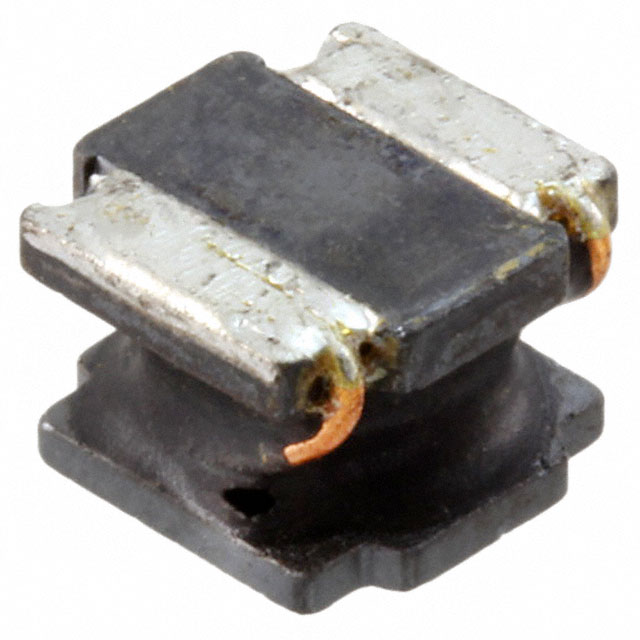

74404064221

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 3.97MHz 750mA 660mA 220μH 850mΩ ±20% 2424 标准安装,贴片安装 6mm*6mm*4.5mm
供应商型号: 2894659
供应商: 海外现货
标准整包数: 1
WURTH 贴片电感 74404064221

74404064221概述


    产品简介


    WE-LQS SMT半屏蔽功率电感是一种专为一般电子设备设计和开发的电子元件。该产品适用于多种应用领域,如电源管理、通信设备和消费电子产品等。它具有高可靠性、稳定性和一定的电流处理能力,是许多电路设计的理想选择。

    技术参数


    以下是WE-LQS SMT半屏蔽功率电感的主要技术参数:
    - 尺寸: [mm]
    - 长度:6 ±0.3
    - 宽度:6 ±0.3
    - 最大高度:4.5
    - 引脚间距:2.9 ±0.3
    - 引脚宽度:1.55 ±0.3
    - 引脚长度:4.9 ±0.3
    - 标记:
    - 开始绕组位置标记
    - 标记代码:221(电感编码)
    - 推荐焊盘图案: [mm]
    - 长度:2.8
    - 宽度:1.8
    - 长度:5.7
    - 电气特性:
    - 电感值(L):100 kHz / 1 V 下 220 μH ±20%
    - 额定电流(IR):ΔT = 40 K 下 0.66 A
    - 饱和电流(ISAT):|ΔL/L| < 30% 下 0.75 A
    - 直流电阻(RDC):20 °C 下 850 mΩ ±30%
    - 自共振频率(fres):3.97 MHz
    - 工作电压(VDC):120 V
    - 认证:
    - 符合RoHS标准 (2011/65/EU & 2015/863)
    - 符合REACH标准 (EC)1907/2006
    - 符合无卤素标准 (JEDEC JS709B & IEC 61249-2-21)
    - 符合AEC-Q200 Grade 1标准
    - 环境参数:
    - 工作温度范围:-40 至 +125 °C
    - 存储条件:< 40 °C;< 75% RH

    产品特点和优势


    WE-LQS SMT半屏蔽功率电感的独特功能和优势包括:
    - 高可靠性:通过RoHS、REACH 和AEC-Q200标准认证,确保其在各种环境下的长期稳定性。
    - 高电感值:220 μH的电感值使其能够满足多种电路需求。
    - 宽工作温度范围:可在极端环境下正常工作。
    - 优异的电流处理能力:额定电流0.66 A和饱和电流0.75 A使其适用于多种应用场景。

    应用案例和使用建议


    根据手册中提供的信息,WE-LQS SMT半屏蔽功率电感主要应用于以下几个场景:
    - 电源管理系统:在电源转换和滤波应用中提供稳定的电流输出。
    - 通信设备:用于各种通信设备中的滤波和储能。
    - 消费电子产品:适用于手机、平板电脑等消费电子产品中的充电和稳压电路。
    使用建议
    - 选择合适的引脚布局:按照推荐的焊盘图案进行安装以确保最佳电气连接。
    - 考虑热管理:由于其较高的工作温度范围,确保良好的散热措施以避免过热。

    兼容性和支持


    WE-LQS SMT半屏蔽功率电感与大多数常见的电路板制造工艺兼容。厂商提供了详细的焊盘图案和电气特性信息,以确保客户能够顺利集成到现有的设计中。同时,Würth Elektronik eiSos GmbH & Co. KG公司还提供了广泛的技术支持和售后服务,确保客户在使用过程中遇到任何问题时能够得到及时的帮助。

    常见问题与解决方案


    根据技术手册,以下是用户可能会遇到的一些问题及其解决方法:
    - 问题一:焊接过程中出现虚焊
    - 解决方案:确保焊接工艺符合技术规范,并进行检查以确认焊接质量。

    - 问题二:存储超过12个月导致终端降级
    - 解决方案:在12个月内使用完所有产品,避免长时间存放导致性能下降。

    - 问题三:不当清洗过程损坏线圈绝缘层
    - 解决方案:使用温和的清洗剂并避免使用刷子,以防损伤线圈。

    总结和推荐


    综上所述,WE-LQS SMT半屏蔽功率电感是一款非常可靠和高性能的电子元件,适用于多种工业和消费电子产品。其高电感值、宽工作温度范围和良好的电流处理能力使其成为电源管理和通信系统中的理想选择。此外,厂商提供的技术支持和服务也使得其在使用过程中更为便捷。
    我们强烈推荐这款产品给需要高性能电感元件的应用项目,特别是那些对可靠性要求高的场合。希望本文提供的信息能够帮助您更好地了解并应用这款产品。

74404064221参数

参数
容差 ±20%
直流电阻(DCR) 850mΩ
额定电流 660mA
Q值 -
测试频率 100KHz
电感值 220μH
饱和电流(LSAT) 750mA
自谐振频率(SRF) 3.97MHz
长*宽*高 6mm*6mm*4.5mm
通用封装 2424
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
