74404032022

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 75MHz 1.7A 1.8A 2.2μH 50mΩ ±20% 1212 标准安装,贴片安装 3mm*3mm*1.5mm
供应商型号: 2431481
供应商: 海外现货
标准整包数: 5

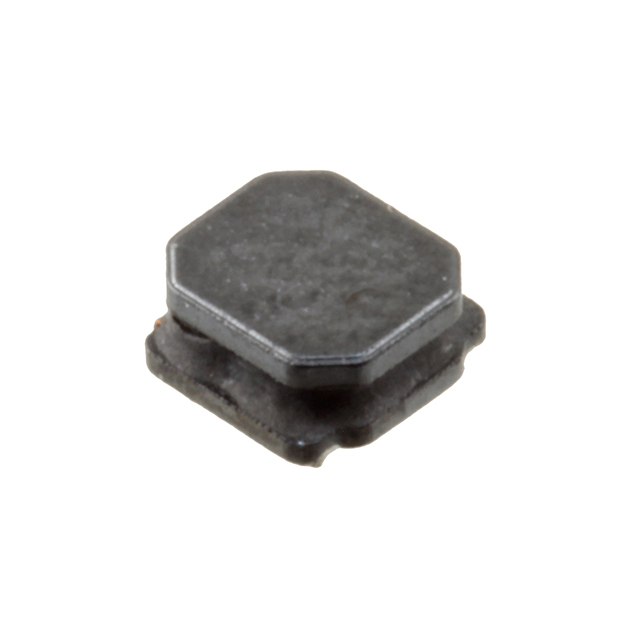

WURTH 贴片电感 74404032022

74404032022概述


    产品简介


    WE-LQS SMT Power Inductor 是一款适用于通用电子设备的表面贴装功率电感器。该产品主要用于提高电源转换效率、减少电磁干扰(EMI)以及在紧凑空间内实现高效能量传输。典型应用包括通信设备、消费电子产品、工业控制设备以及医疗设备等。

    技术参数


    - 尺寸:3±0.2mm x 1.5±0.2mm x 1.5±0.2mm x 0.75±0.2mm
    - 推荐焊盘图案:1.4mm x 2.7mm x 1mm
    - 标称电感值:2.2μH ±20%
    - 额定电流:1.8A(ΔT = 40K)
    - 饱和电流:1.7A(|ΔL/L| < 30%)
    - 直流电阻:50mΩ ±20%
    - 自谐振频率:75MHz(typ)
    - 认证:RoHS合规、REACH合规、无卤素、符合AEC-Q200 Grade 1标准
    - 工作温度范围:-40°C 至 +125°C
    - 存储条件:<40°C,<75%相对湿度
    - 潮敏等级:MSL 1

    产品特点和优势


    1. 高效率:该电感器具有低直流电阻和高饱和电流,确保了高效率的能量传输。
    2. 宽工作温度范围:-40°C 至 +125°C 的工作温度范围使其适用于各种严苛的环境。
    3. 可靠性高:RoHS、REACH 认证及无卤素设计保证了产品的环保性和长期稳定性。
    4. AEC-Q200认证:通过汽车电子标准认证,适用于汽车和其他高可靠性要求的应用。
    5. 小巧紧凑:微型封装使得其非常适合空间受限的设计需求。

    应用案例和使用建议


    应用场景:通信设备的电源模块、消费电子设备的稳压电路、工业控制系统的储能装置。
    使用建议:
    - 在高温环境中使用时,应注意避免温度超过 +125°C。
    - 安装时要遵循推荐的焊盘图案和温度曲线,以确保焊接质量。
    - 洗涤和清洁过程中应避免使用可能损伤绝缘层的清洗剂。
    - 在密封材料应用后进行手动检查,确保无缺陷。

    兼容性和支持


    该产品与大多数标准 SMT 工艺兼容,适用于多种印刷电路板(PCB)组装方法。Würth Elektronik 提供全面的技术支持和售后服务,客户可以随时联系他们的技术支持团队获取帮助。

    常见问题与解决方案


    - 问题:焊接温度过高导致损坏
    - 解决方案:严格遵守规定的焊接温度曲线,避免超过最高温度限制。
    - 问题:清洗过程中破坏绝缘层
    - 解决方案:使用温和的清洗剂,并避免使用刷子等可能导致物理损伤的工具。
    - 问题:长时间存储导致焊点不良
    - 解决方案:尽量在发货后12个月内使用产品,并确保存放条件符合规定。

    总结和推荐


    综合评估:WE-LQS SMT Power Inductor 在设计上注重效率和可靠性,能够在广泛的温度范围内稳定工作,并通过多项安全和环保认证。对于需要高性能电感器的通用电子设备,这款产品是理想的选择。
    推荐:鉴于其卓越的性能、广泛的应用领域以及可靠的支持体系,强烈推荐在各种电子设备中使用此款电感器。如果您对特定应用或安装过程有任何疑问,建议联系 Würth Elektronik 的技术支持团队以获得专业的指导和支持。

74404032022参数

参数
电感值 2.2μH
饱和电流(LSAT) 1.7A
自谐振频率(SRF) 75MHz
容差 ±20%
直流电阻(DCR) 50mΩ
额定电流 1.8A
Q值 -
测试频率 100KHz
长*宽*高 3mm*3mm*1.5mm
通用封装 1212
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

74404032022厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74404032022数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74404032022 74404032022数据手册

74404032022封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 5.7913
50+ ¥ 5.189
250+ ¥ 5.189
500+ ¥ 5.0963
1000+ ¥ 5.0963
2000+ ¥ 5.0036
10000+ ¥ 5.0036
20000+ ¥ 5.0036
库存: 1107
起订量: 10 增量: 0
交货地:
最小起订量为:5
合计: ¥ 28.95
