首页  >  产品百科  >  744373340047

744373340047

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 95MHz 8.6A 7.5A 470nH 8.6mΩ ±20% 2-SMD 贴片安装 5.2mm*5.2mm*2mm
供应商型号: BN-744373340047
供应商: 海外现货
标准整包数: 1

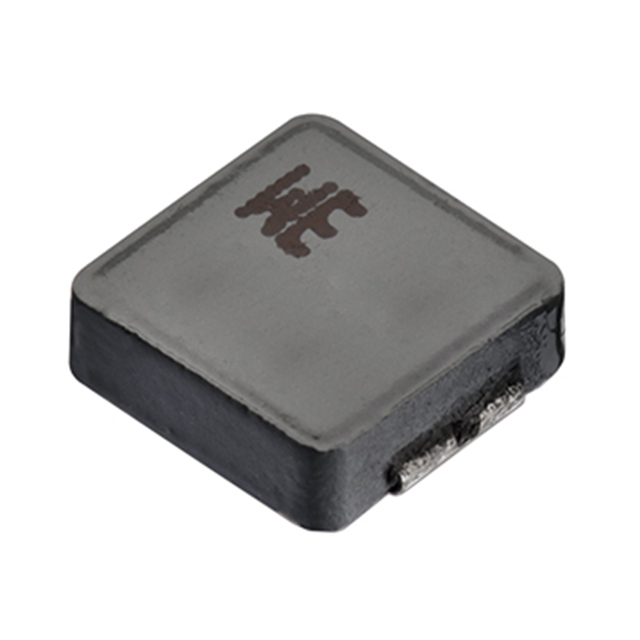

WURTH 贴片电感 744373340047

744373340047概述

    电子元器件产品技术手册:WE-LHMI SMT功率电感

    产品简介


    本产品为WE-LHMI系列SMT贴片式功率电感,主要用于一般电子设备中。这种电感具有高性能特性,适用于广泛的电子应用领域。WE-LHMI SMT功率电感采用先进的设计和制造工艺,确保其在恶劣环境下的稳定性和可靠性。

    技术参数


    - 尺寸(单位:毫米)
    - 长度:5.2 ± 0.2
    - 宽度:5.2 ± 0.2
    - 高度:1.8 ± 0.2
    - 引脚间距:1.1 ± 0.3
    - 高度:2.5 ± 0.3
    - 焊接面积:5.7 ± 0.3
    - 标称比例尺:5:1
    - 引脚标记:R47(电感代码)
    - 推荐焊盘图案(单位:毫米)
    - 无孔和走线禁用区域:2.8
    - 禁止区域:6
    - 焊料阻隔层:2.2
    - 焊料阻隔层:1.9
    - 电气特性
    - 电感量 L(100 kHz/ 10 mA):0.47 μH ±20%
    - 额定电流 IR,40K(ΔT = 40 K):7.5 A 最大
    - 最大额定电流 IRP,40K(ΔT = 40 K):11.5 A 最大
    - 饱和电流 ISAT,10%(|ΔL/L| < 10%):9.6 A 典型值
    - 饱和电流 ISAT,30%(|ΔL/L| < 30%):19.8 A 典型值
    - 直流电阻 RDC(20 °C):7.3 mΩ 典型值;8.6 mΩ 最大值
    - 自共振频率 fres:95 MHz 典型值

    产品特点和优势


    1. 高稳定性:WE-LHMI系列SMT功率电感在广泛的温度范围内保持稳定的电气特性,确保了长期的可靠性和性能。
    2. 高电流处理能力:具备较高的额定电流和饱和电流能力,可以承受大电流冲击。
    3. 低损耗:低直流电阻和自共振频率高的特性使得能量损失最小化,提高整体效率。
    4. 环保合规:符合RoHS、REACH和无卤素标准,适合各种环保要求严格的场合。

    应用案例和使用建议


    - 典型应用:可用于电源转换电路、逆变器、滤波器等。例如,在电源管理模块中,它可以有效地滤除高频噪声,保证系统的稳定运行。
    - 使用建议:
    - 确保焊盘图案和走线设计符合推荐尺寸,避免影响电气性能。
    - 在使用过程中,注意控制电流和温度,避免过热导致损坏。
    - 使用适当的清洗剂进行清洁,防止对绝缘层造成损伤。

    兼容性和支持


    - 兼容性:该产品可与大多数常见的SMT工艺兼容,适用于主流的电子产品生产。
    - 支持:Würth Elektronik eiSos提供详尽的技术支持和维护服务,帮助客户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    - Q: 如何确保产品的焊接质量?
    - A: 需要按照规定的回流焊接曲线进行焊接,并确保焊盘图案和走线尺寸符合规范要求。

    - Q: 如何正确存储产品以延长使用寿命?
    - A: 存储条件应保持在低于40℃和相对湿度小于75%,避免暴露在直接阳光下。

    总结和推荐


    总体而言,WE-LHMI SMT功率电感是一款高性能、高稳定性的电子元器件,适用于多种电子应用。虽然该产品不能用于军事、航空航天等需要高度安全和可靠性的场合,但在普通电子设备中表现出色。强烈推荐使用此产品,特别是对于需要高效能和低功耗的应用场景。
    联系方式:[Würth Elektronik eiSos GmbH & Co. KG](http://www.we-online.com)
    通过以上详细的介绍和技术参数,您可以全面了解WE-LHMI SMT功率电感的功能和特性。如果您有任何进一步的问题或需求,欢迎随时联系制造商获取更多支持和信息。

744373340047参数

参数
容差 ±20%
直流电阻(DCR) 8.6mΩ
额定电流 7.5A
Q值 -
测试频率 100KHz
电感值 470nH
饱和电流(LSAT) 8.6A
自谐振频率(SRF) 95MHz
长*宽*高 5.2mm*5.2mm*2mm
通用封装 2-SMD
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

744373340047厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744373340047数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744373340047 744373340047数据手册

744373340047封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.6499 ¥ 22.6036
50+ $ 2.5168 ¥ 21.4683
100+ $ 2.4079 ¥ 20.5394
250+ $ 2.1901 ¥ 18.6816
500+ $ 1.9965 ¥ 17.0301
库存: 50
起订量: 36 增量: 0
交货地:
最小起订量为:1
合计: ¥ 22.6
