74439358010

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 51MHz 34A 17A 1μH 2.1mΩ ±20% 8080 标准安装,贴片安装 8.8mm*8.3mm*8mm
供应商型号: 2493134
供应商: 海外现货
标准整包数: 1

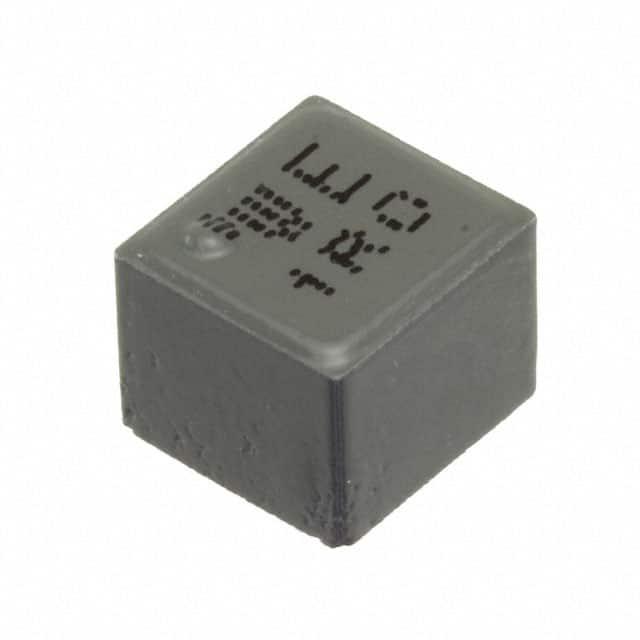

WURTH 贴片电感 74439358010

74439358010概述


    产品简介


    WE-XHMI SMT Power Inductor(订单号:74439358010)是一款适用于通用电子设备的表面贴装功率电感。其设计旨在提供高可靠性及高效的电磁干扰抑制功能,广泛应用于消费电子、工业控制、通信设备等领域。尽管具备出色的性能,但根据制造商的规定,该产品并不适合用于安全标准极高的场合,如医疗设备、军事系统等。

    技术参数


    - 尺寸规格(单位:毫米,mm)
    - 长度:7.8 ± 0.2 mm
    - 宽度:8.8 ± 0.2 mm
    - 厚度:3.6 ± 0.4 mm
    - 引脚间距:6.5 ± 0.3 mm
    - 引脚直径:8.3 或 0.2 mm
    - 线圈起点标记:标记为1R0
    - 最小厚度:1.4 ± 0.2 mm
    - 阻焊层:1.0 ± 0.2 mm
    - 焊盘推荐尺寸:3.4 × 1.6 mm 和 7.35 mm
    - 电气特性
    - 额定电流(ΔT = 40 K):17 A(最大)
    - 饱和电流(ΔL/L < 30%):34 A(典型值)
    - 直流电阻(RDC):2.1 mΩ(典型值,±10%)
    - 自谐振频率(fres):51 MHz(典型值)
    - 温度与湿度要求
    - 存储条件(原包装内):< 40 °C,< 75% RH
    - 工作温度范围:-40 到 +125 °C
    - 端子焊接温度:≤+125 °C
    - 认证与合规
    - 符合RoHS指令:[2011/65/EU & 2015/863]
    - 符合REACh法规:[(EC)1907/2006]
    - 无卤素:符合JEDEC JS709B标准

    产品特点和优势


    - 高效能和稳定性:WE-XHMI系列采用高性能材料制造,确保在高电流和高温条件下仍能保持稳定的性能。
    - 广泛的温度适应性:能在-40到+125°C的极端环境下工作,使得它适用于各种恶劣环境。
    - 低直流电阻:具有极低的直流电阻,减少能量损耗,提高能效。
    - 自谐振频率高:高达51 MHz的自谐振频率,适合高频电路设计。

    应用案例和使用建议


    - 应用案例:这款电感器适用于智能手机充电电路、服务器电源管理系统、汽车电子控制系统等领域。尤其在需要高效能、稳定性的高频电路中表现卓越。
    - 使用建议:建议在安装时严格遵守推荐的焊接温度曲线,避免损坏。此外,由于产品重量较大,建议采取适当的支撑措施以防止在高加速度环境中损坏电路板。

    兼容性和支持


    - 兼容性:WE-XHMI SMT Power Inductor可以与其他品牌的标准SMT组件良好兼容,方便组装与替换。
    - 支持:制造商提供详尽的技术支持和售后保障服务,包括PCN(产品变更通知)和PTN(产品终止通知),确保用户始终获得最新的产品信息和技术指导。

    常见问题与解决方案


    - 问题1:电感器在高温下可能产生饱和现象。
    - 解决方案:严格按照制造商提供的温度曲线进行焊接,避免过热情况。
    - 问题2:长时间存储可能导致性能下降。
    - 解决方案:保持良好的存储条件,避免潮湿和高温环境。
    - 问题3:在高频电路中可能会出现自谐振。
    - 解决方案:选择合适的电感值以避免接近谐振频率的工作状态。

    总结和推荐


    WE-XHMI SMT Power Inductor以其优异的性能和广泛应用领域的适配能力,在众多竞争者中脱颖而出。它特别适合需要高效、高稳定性的电子设备。虽然其应用限制(例如不适用于极高安全标准的应用),但总体来看,其在通用电子设备中的表现极为出色。强烈推荐给那些寻找高性能且可靠SMT电感器的工程师和设计师。

74439358010参数

参数
自谐振频率(SRF) 51MHz
容差 ±20%
直流电阻(DCR) 2.1mΩ
额定电流 17A
Q值 -
测试频率 100KHz
电感值 1μH
饱和电流(LSAT) 34A
长*宽*高 8.8mm*8.3mm*8mm
通用封装 8080
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

74439358010厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74439358010数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74439358010 74439358010数据手册

74439358010封装设计

查看详情并下载
Symbol
Footprint
3D Model
