首页  >  产品百科  >  7847709101

7847709101

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 4.7MHz 2.4A 2.2A 100μH 120mΩ ±20% 1210 标准安装,贴片安装 12mm*12mm*10.3mm
供应商型号: 3517090
供应商: 海外现货
标准整包数: 1

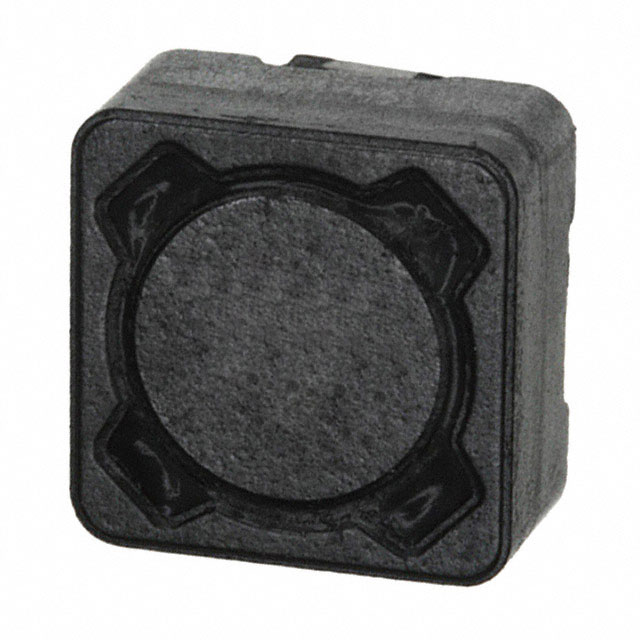

WURTH 贴片电感 7847709101

7847709101概述

    电子元器件技术手册:Würth Elektronik eiSos 的Q+products

    产品简介


    Würth Elektronik eiSos 的Q+products系列包括多种电子元器件,如轴向EMI抑制磁珠(Axial EMI Suppression Ferrites)和SMD功率电感器(SMD Power Inductors)。这些产品广泛应用于数据线滤波、电源分配、控制信号和电源管理等领域。它们的主要功能是抑制电磁干扰(EMI),提高电路的稳定性和可靠性。

    技术参数


    - Q+products 系列技术规格
    | 项目 | 值 |

    | 额定电流 | 最高可达5A |
    | 推荐焊接工艺 | 回流焊(Reflow) |
    | 工作温度范围 | -55°C 至 +125°C |
    | 环境耐受性 | -55°C 至 +150°C |
    | 电气特性 | 具备阻抗和电阻特性 |
    | 阻抗值(Z)@ 100 MHz | 见具体型号 |
    - 具体型号

    技术参数


    - WE-CBA SMD EMI Suppression Ferrite Bead (0402)
    - 额定电流: 1A (自加热至40°C)
    - 直流电阻: 0.30Ω至1.00Ω
    - 最大频率: 1000 MHz
    - 尺寸: 0.25mm x 0.5mm x 0.5mm x 1.0mm
    - WE-AEFA Axial EMI Suppression Ferrite
    - 额定电流: 未明确标注
    - 直流电阻: 见具体型号
    - 最大频率: 1000 MHz
    - 尺寸: 电缆直径 <= 3.3mm 至 15.0mm

    产品特点和优势


    Q+products系列具有多个显著特点和优势:
    1. 优化的结构设计: 比如,不采用传统焊接方式,而是通过焊接过程连接导线,减少外部干扰。
    2. AEC-Q 200认证: 所有产品均符合严格的AEC-Q 200标准,确保了高度的可靠性和耐用性。
    3. 高自动化生产: 生产过程中的自动化程度较高,确保制造过程的稳定性,提高产品质量。
    4. 扩展的工作温度范围: 温度范围达到-55°C至+150°C,适应广泛的工业应用需求。
    5. 严格的质量控制: 针对特定产品的关键质量特征进行监控,确保每一步的质量。

    应用案例和使用建议


    - 数据线滤波和电源分配: 在USB 2.0、IEEE 1394、LVDS等高速数据传输线路中作为滤波器使用。
    - 电源管理: 高电流SMD磁珠可用于电源供应和DC/DC转换器,建议在环境温度超过85°C时减额使用以避免过载。
    - 建议: 对于高电流使用场景(>1A),特别是在高温环境下,需要根据温度调整电流额定值以避免过热风险。

    兼容性和支持


    Q+products系列产品与其他常见的电子元器件兼容,适合与各种电路板集成。制造商提供全面的技术支持和维护服务,包括详细的技术文档、在线支持和售后服务。

    常见问题与解决方案


    1. 温度过高导致性能下降
    - 解决办法: 适当降低电流额定值,确保工作温度在安全范围内。
    2. 安装后出现不良接触
    - 解决办法: 仔细检查焊接点和引脚接触情况,必要时重新焊接。
    3. 高频性能不稳定
    - 解决办法: 核查具体型号的频率响应曲线,确保其适用于目标应用。

    总结和推荐


    Q+products系列产品以其高可靠性和卓越的性能,特别适用于数据传输和电源管理的应用场合。其优化的设计、严格的制造标准以及广泛的工作温度范围使其在市场上具备较强的竞争力。因此,我们强烈推荐这些产品给寻求高性能、高稳定性的电子产品开发人员和制造商。
    总之,Q+products不仅在电气特性上表现出色,而且在设计、生产和测试过程中都采用了高标准的质量控制,使其成为值得信赖的选择。

7847709101参数

参数
直流电阻(DCR) 120mΩ
额定电流 2.2A
Q值 -
测试频率 100KHz
电感值 100μH
饱和电流(LSAT) 2.4A
自谐振频率(SRF) 4.7MHz
容差 ±20%
长*宽*高 12mm*12mm*10.3mm
通用封装 1210
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

7847709101厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7847709101数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7847709101 7847709101数据手册

7847709101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 20.4485
10+ ¥ 19.662
25+ ¥ 18.8755
50+ ¥ 17.6172
100+ ¥ 17.3026
250+ ¥ 16.988
1250+ ¥ 16.988
2500+ ¥ 16.988
库存: 208
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 20.44
直接购买
加入购物车
