744765115A

产品分类: 贴片电感
厂牌: WURTH
产品描述: 250MHz 3.28GHz 560mA 26@250MHz 15nH 172mΩ ±5% 0402 贴片安装 1mm*550μm*600μm
供应商型号: 1748723
供应商: 海外现货
标准整包数: 5

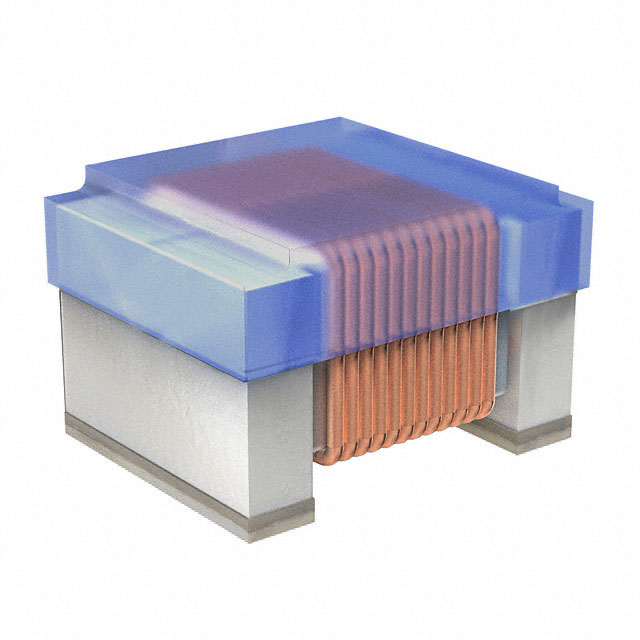

WURTH 贴片电感 744765115A

744765115A概述


    产品简介

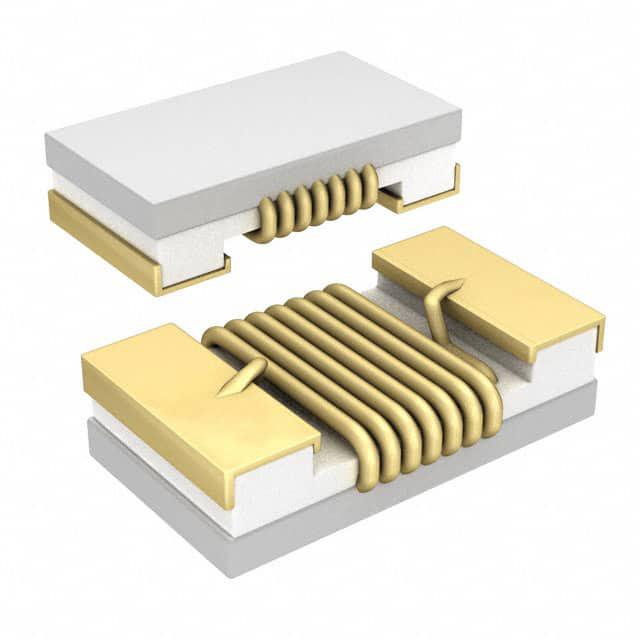

    WE-KI SMT Wire Wound Ceramic Inductor
    型号:744765115A
    WE-KI SMT Wire Wound Ceramic Inductor 是一种适用于一般电子设备的绕线陶瓷电感器。它通过将线圈缠绕在陶瓷基板上来实现电磁能量的存储和转换。这类电感器广泛应用于电源滤波、信号耦合、LC振荡电路等领域,尤其适合用于小型化和高频应用场合。

    技术参数


    | 参数 | 值 | 单位 | 允许偏差 |
    ||
    | 电感值(L) | 15 | nH | ±5% |
    | Q 因子(Q) | 26 (250 MHz)
    54 (900 MHz)
    | 直流电阻(RDC) | 0.172 | Ω | max |
    | 额定电流(IR) | 560 mA max |
    | 自谐振频率(fres) | 3280 MHz min |

    产品特点和优势


    1. 高精度电感值:电感值在±5%内,确保了稳定的电磁性能。
    2. 低直流电阻:具有低直流电阻特性,有助于提高效率并降低功耗。
    3. 优良的温度特性:工作温度范围宽,可在-40℃到+125℃之间稳定工作。
    4. 高Q因子:在不同频率下均表现出良好的Q因子,特别是在高频时表现尤为优异。
    5. RoHS认证:符合环保要求,适合现代电子产品设计。

    应用案例和使用建议


    应用场景
    - 电源滤波:常用于直流电源的输出端,以减少噪声干扰。
    - 信号耦合:适用于无线通信设备中的信号耦合环节。
    - LC振荡电路:在模拟电路中用于产生特定频率的正弦波。
    使用建议
    1. 焊接条件:务必按照焊料曲线规范进行焊接,避免非标准焊接导致的产品损坏。
    2. 清洗过程:使用水基清洗剂时,避免刷子直接接触组件,以防破坏细线。
    3. 温升控制:注意控制组件温度,使其不超过+125℃的工作极限温度,以避免损坏。

    兼容性和支持


    兼容性:与其他标准的电子元件兼容,但不推荐用于安全关键系统或要求极高可靠性的设备。
    支持:供应商提供详细的技术文档及售后支持服务,包括可靠性检查报告和产品变更通知。

    常见问题与解决方案


    1. 问题:焊接后电感值不稳定。
    - 解决方案:确认焊接过程遵循正确的工艺参数,检查是否有气泡或其他物理损伤。

    2. 问题:长时间存储后出现可焊性下降。
    - 解决方案:建议存储时间不超过12个月,并保持适当的湿度和光照条件。

    总结和推荐


    综上所述,WE-KI SMT Wire Wound Ceramic Inductor 在多种应用场合中表现优异,具有高精度、低损耗、宽温度适应性等显著优势。尽管它的价格较高,但在需要高性能、可靠性和耐用性的场景中是最佳选择。推荐在设计高频电路或对电感性能有严格要求的应用中采用此款电感器。

744765115A参数

参数
额定电流 560mA
Q值 26@250MHz
测试频率 250MHz
电感值 15nH
饱和电流(LSAT) -
自谐振频率(SRF) 3.28GHz
容差 ±5%
直流电阻(DCR) 172mΩ
长*宽*高 1mm*550μm*600μm
通用封装 0402
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

744765115A厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744765115A数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744765115A 744765115A数据手册

744765115A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 2.7911
50+ ¥ 2.5764
250+ ¥ 2.4046
500+ ¥ 2.3617
1500+ ¥ 2.3617
3000+ ¥ 2.3188
15000+ ¥ 2.3188
30000+ ¥ 2.3188
库存: 1967
起订量: 20 增量: 0
交货地:
最小起订量为:5
合计: ¥ 13.95
