744310013

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 400MHz 48A 22A 130nH 910μΩ ±20% 标准安装,贴片安装 7mm*6.9mm*3.3mm
供应商型号: BN-744310013
供应商: 海外现货
标准整包数: 1

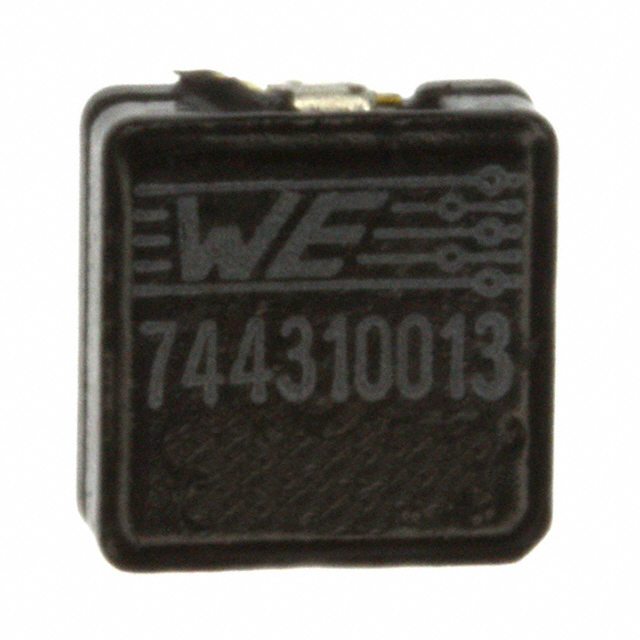

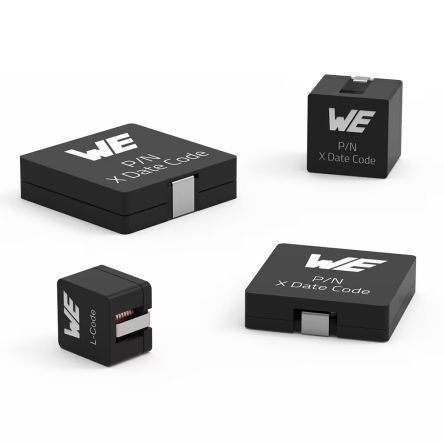

WURTH 贴片电感 744310013

744310013概述

    WE-HCI SMT High Current Inductor 技术手册解析

    1. 产品简介


    WE-HCI SMT高电流电感器是一款专为通用电子设备设计的小型SMT(表面贴装技术)电感器。它主要功能是用于电源管理和信号处理等领域。由于其紧凑的设计和高效的性能,该产品适用于消费电子、通讯设备、计算机系统等多种应用场景。

    2. 技术参数


    - 尺寸: 7.03 × 7.03 mm(长 × 宽)
    - 封装形式: 表面贴装
    - 引脚间距: 1.2 mm
    - 额定电感量: 0.11 μH(典型值),±20% 允许误差
    - 饱和电流: 48 A(典型值)
    - 直流电阻: 0.91 mΩ(典型值),±10%
    - 自谐振频率: 400 MHz(典型值)
    - 温升曲线: 在50K温升条件下,最大电流为22 A
    - 工作温度范围: -40°C 至 +150°C
    - 存储条件: <40°C,<75%RH

    3. 产品特点和优势


    - 高性能: 额定电感量高达0.11 μH,饱和电流可达48 A,确保了稳定的电感值和高效能。
    - 宽工作温度范围: 支持从-40°C到+150°C的工作温度范围,适应极端环境。
    - 高可靠性: 罗氏(RoHS)认证、REACh认证及无卤素认证,保证产品的环保性和高可靠性。
    - 兼容性强: 适用于多种焊接工艺,如铅自由焊接,符合国际标准(IPC/JEDEC J-STD-020E)。

    4. 应用案例和使用建议


    - 应用场景: 广泛应用于笔记本电脑、智能手机、通信基站、汽车电子系统等领域。
    - 使用建议:
    - 热管理: 尽量避免长时间高负荷工作以减少温升,以保持其稳定性能。
    - 焊接要求: 使用推荐的回流焊温度曲线进行焊接,以确保可靠连接。
    - 储存条件: 储存时应避免阳光直射,并保持适当的湿度。

    5. 兼容性和支持


    - 兼容性: 该电感器与多数SMT设备和焊接工艺兼容,包括各种类型的回流焊机。
    - 支持: Würth Elektronik eiSos GmbH & Co. KG 提供全面的技术支持,包括产品可靠性报告和客户定制化服务。

    6. 常见问题与解决方案


    - Q1: 电感器在高温下使用会导致损坏吗?
    - A1: 不会,只要不超过150°C的最高温度限制即可。但建议在高负载情况下采取良好的散热措施。

    - Q2: 如何确保电感器焊接的可靠性?
    - A2: 严格遵循推荐的焊接温度曲线,并使用合适的焊接设备进行焊接,可以有效避免焊接不良导致的问题。

    7. 总结和推荐


    WE-HCI SMT高电流电感器凭借其出色的性能和可靠性,在多个应用场景中表现优异。其宽广的工作温度范围和高饱和电流能力使其成为电源管理系统的理想选择。虽然其成本相对较高,但在关键应用中能提供卓越的表现。因此,对于需要高效、可靠的电源管理的场合,强烈推荐使用此款电感器。

744310013参数

参数
容差 ±20%
直流电阻(DCR) 910μΩ
额定电流 22A
Q值 -
测试频率 100KHz
电感值 130nH
饱和电流(LSAT) 48A
自谐振频率(SRF) 400MHz
长*宽*高 7mm*6.9mm*3.3mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

744310013厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744310013数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744310013 744310013数据手册

744310013封装设计

查看详情并下载
Symbol
Footprint
3D Model
