744043680

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 13MHz 400mA 630mA 68μH 400mΩ ±30% 1919 贴片安装 4.8mm*4.8mm*3mm
供应商型号: 732-1110-2-ND
供应商: Digi-Key
标准整包数: 500

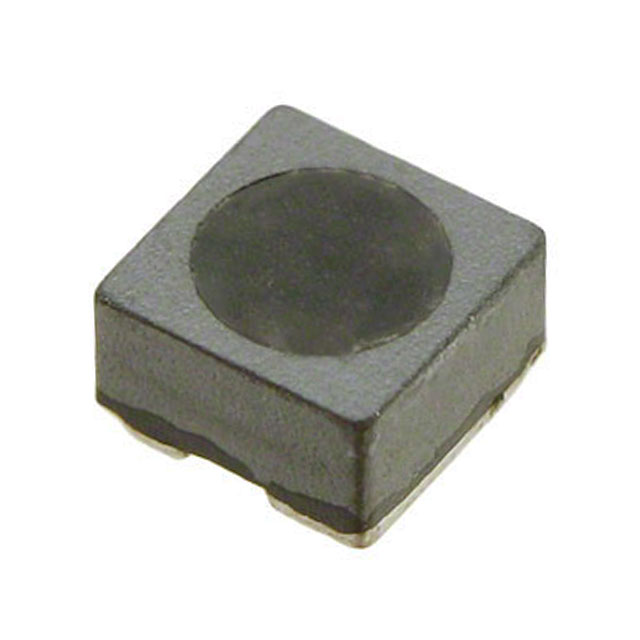

WURTH 贴片电感 744043680

744043680概述

    WE-TPC SMT Shielded Tiny Power Inductor 技术手册

    1. 产品简介


    WE-TPC SMT Shielded Tiny Power Inductor(订货代码:744043680) 是一款专为一般电子设备设计的表面贴装屏蔽式小型功率电感。该产品主要应用于消费电子、通信设备及其它需要高效电感的通用电子产品中。WE-TPC 系列产品旨在满足广泛的电子应用需求,特别适合需要高效率和稳定性的电路设计。

    2. 技术参数


    以下是该产品的关键技术和性能参数:
    - 尺寸:4.8 ± 0.2 mm x 4.8 ± 0.2 mm x 2.8 ± 0.2 mm
    - 推荐焊盘图案:R 1.8 mm,5.3 mm,2 mm x 1.5 mm x 2 mm
    - 自谐振频率:fres ≈ 13 MHz
    - 直流电阻:RDC(20°C):340 mΩ(典型值),400 mΩ(最大值)
    - 额定电流:IR(ΔT = 30 K):0.63 A(最大值)
    - 饱和电流:ISAT(|ΔL/L| < 35%):0.4 A(典型值)
    - 认证:符合 RoHS 2011/65/EU&2015/863、REACH (EC)1907/2006、无卤素标准(JEDEC JS709B 和 IEC 61249-2-21)

    3. 产品特点和优势


    WE-TPC SMT Shielded Tiny Power Inductor 具有以下显著特点和优势:
    - 高可靠性:严格遵循国际标准进行生产,确保了产品的长期稳定性和可靠性。
    - 优异的热稳定性:最大工作温度可达 +125°C,确保了在极端环境下的正常运行。
    - 低功耗:较低的直流电阻(340 mΩ 典型值),降低了电能损耗,提高了能效比。
    - 良好的耐久性:符合无卤素标准,适用于环保要求严格的电子产品。
    - 紧凑设计:尺寸小巧,适合各种空间受限的设计需求。

    4. 应用案例和使用建议


    WE-TPC SMT Shielded Tiny Power Inductor 可用于多种电子设备中,例如电源模块、通信设备和消费电子设备。具体应用示例包括但不限于:
    - 电源管理:在直流电源转换和滤波电路中使用,提高电源效率。
    - 信号处理:作为电感元件参与信号滤波和调节。
    使用建议:
    - 在组装过程中需严格遵循焊接温度曲线,以避免过热导致损坏。
    - 储存时需保持在规定条件内,避免长时间暴露于光照下,以防性能退化。
    - 清洗过程需采用温和方法,避免对细小导线造成损伤。

    5. 兼容性和支持


    - 兼容性:与标准 SMD 工艺兼容,适用于现有的生产和装配流程。
    - 支持服务:Würth Elektronik eiSos 提供详尽的技术文档和支持服务,帮助客户进行产品设计和故障排除。

    6. 常见问题与解决方案


    - Q: 该产品是否可用于军事或航空航天应用?
    - A: 除非双方签订专门协议,否则该产品不授权用于此类安全标准要求较高的应用。Würth Elektronik 必须提前知晓此类意图。

    - Q: 如何清洗该产品?
    - A: 推荐使用温和的清洗剂并避免使用刷子,以防止导线损坏。

    7. 总结和推荐


    WE-TPC SMT Shielded Tiny Power Inductor 在设计和性能上均表现出色,非常适合需要高效能、高可靠性的电子产品。无论是从尺寸还是功能方面,这款电感都展示了卓越的性能和广泛的应用潜力。因此,我们强烈推荐将此产品用于需要高品质电感元件的设计中。

744043680参数

参数
电感值 68μH
饱和电流(LSAT) 400mA
自谐振频率(SRF) 13MHz
容差 ±30%
直流电阻(DCR) 400mΩ
额定电流 630mA
Q值 -
测试频率 100KHz
长*宽*高 4.8mm*4.8mm*3mm
通用封装 1919
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

744043680厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744043680数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744043680 744043680数据手册

744043680封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.8181 ¥ 6.8462
1000+ $ 0.7479 ¥ 6.2587
库存: 500
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 3423.1
直接购买
加入购物车
