首页  >  产品百科  >  74439346047

74439346047

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 25MHz 14.7A 7.4A 4.7μH 13mΩ ±20% 6060 标准安装,贴片安装 6.65mm*6.45mm*6.1mm
供应商型号: 2666753
供应商: 海外现货
标准整包数: 1

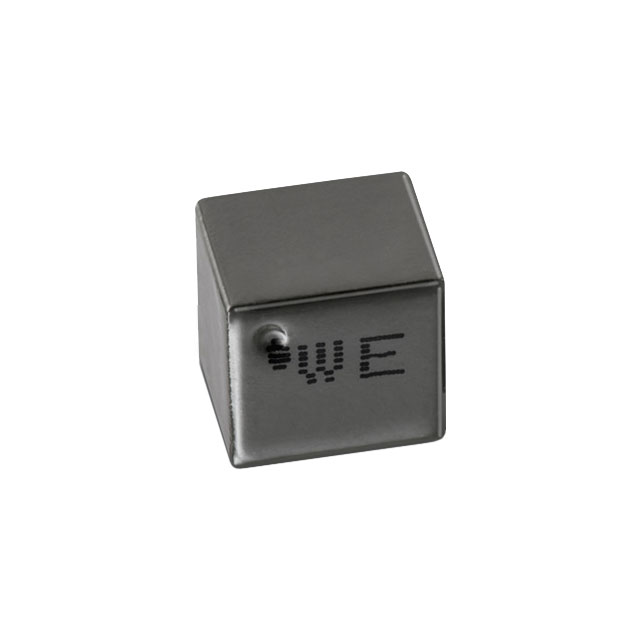

WURTH 贴片电感 74439346047

74439346047概述

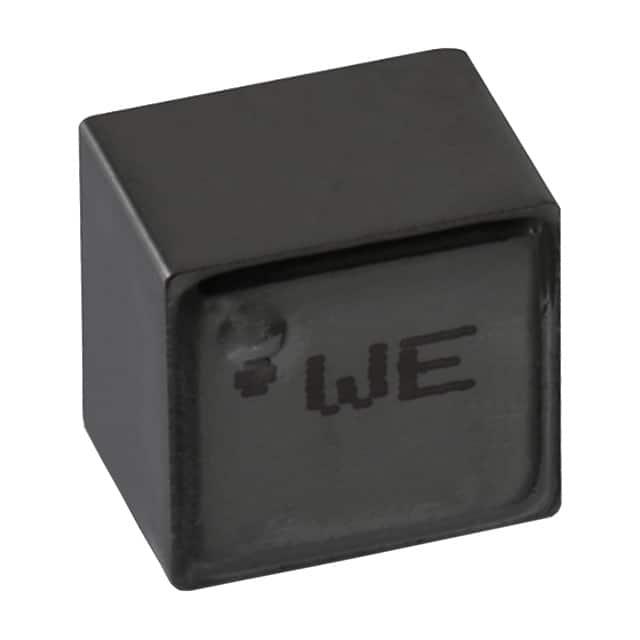

    WE-XHMI SMT Power Inductor

    产品简介


    WE-XHMI SMT Power Inductor是一款专为通用电子设备设计的表面贴装功率电感器。它主要应用于各种电源管理、滤波和信号处理电路中,能够有效提升系统的稳定性和效率。由于其紧凑的设计和高性能,此电感器在消费电子、通信设备、工业控制等多个领域得到广泛应用。

    技术参数


    - 尺寸: 长2.75±0.25mm,宽1.3±0.1mm,高4.9±0.4mm(参见图1)
    - 起始绕线位置: 起始绕线标志(•)
    - 电感值: 4.7µH ±20%
    - 额定电流(IR): ΔT=40K时,最大值为7.4A
    - 峰值电流(IRP): ΔT=40K时,最大值为9.6A
    - 饱和电流(ISAT): 10%饱和时,典型值为6.5A;30%饱和时,典型值为13A
    - 直流电阻(RDC): 20°C时,典型值为13mΩ,最大值为14.3mΩ
    - 自共振频率(fres): 典型值为28MHz
    - 工作电压(VOP): 直流最大值为120V
    - 封装尺寸: 6060(参见图2)
    - 环保认证: RoHS、REACh、无卤素认证
    - 温度范围: 工作温度-40°C至+125°C,存储条件温度<40°C,湿度<75%RH
    - 防护等级: 潮湿敏感度等级(MSL)1级
    - 包装: 采用国际标准IEC 60286-3:2019定义的带状包装,具体参数参见图3

    产品特点和优势


    1. 高可靠性: 符合AEC-Q200 Grade 1标准,确保在恶劣环境下长期稳定运行。
    2. 宽温度范围: 可在极端温度下保持性能,适用于各种严苛的工作环境。
    3. 低损耗设计: 优化后的低损耗结构提高了系统整体效率。
    4. 环保材料: 无卤素材料符合RoHS和REACh标准,安全可靠。
    5. 高精度制造: 采用先进的制造工艺,确保每个产品的精确度和一致性。

    应用案例和使用建议


    WE-XHMI SMT Power Inductor被广泛应用于手机、笔记本电脑、服务器等消费电子产品中,作为电源管理和信号过滤的关键部件。例如,在开关电源中,它可以有效地抑制纹波,提高电源输出的稳定性。
    使用建议:
    - 确保焊接过程遵循制造商提供的焊锡规范,避免过高的焊接温度导致电感器损坏。
    - 清洗过程中避免使用刷子等工具,以防损伤细小的导线。
    - 储存时避免直接暴露在阳光下,防止终端退化影响可焊性。

    兼容性和支持


    此电感器与其他标准表面贴装设备兼容,可用于标准SMT工艺流程。Würth Elektronik提供详尽的技术支持和售后保障,帮助客户快速解决问题并提升产品性能。

    常见问题与解决方案


    1. 问题: 焊接后发现组件无法正常工作。
    - 解决办法: 检查焊接温度是否过高,可能需要重新焊接。同时检查引脚是否完全焊接。
    2. 问题: 使用过程中发现温度上升过快。
    - 解决办法: 检查负载电流是否超过额定值,必要时采取散热措施。
    3. 问题: 存储一段时间后发现可焊性下降。
    - 解决办法: 确保在12个月内使用,并避免长时间暴露在高温高湿环境中。

    总结和推荐


    WE-XHMI SMT Power Inductor凭借其高可靠性和优异的性能,非常适合应用于各类电子设备中。无论是作为电源管理还是信号过滤的关键部件,都能发挥重要作用。我们强烈推荐此款电感器用于需要高效能和高可靠性的应用场景中。
    通过详细的产品介绍和技术参数展示,WE-XHMI SMT Power Inductor展示了其在电子设备中的出色性能和广泛应用潜力。无论是从可靠性、温度适应性还是环保性方面,该产品都具备显著的优势。对于需要高效能和高可靠性的应用场景,它无疑是一个值得信赖的选择。

74439346047参数

参数
容差 ±20%
直流电阻(DCR) 13mΩ
额定电流 7.4A
Q值 -
测试频率 100KHz
电感值 4.7μH
饱和电流(LSAT) 14.7A
自谐振频率(SRF) 25MHz
长*宽*高 6.65mm*6.45mm*6.1mm
通用封装 6060
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

74439346047厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74439346047数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74439346047 74439346047数据手册

74439346047封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 25.2414
10+ ¥ 22.6163
50+ ¥ 22.6163
100+ ¥ 22.2124
200+ ¥ 21.8085
700+ ¥ 21.8085
3500+ ¥ 21.8085
7000+ ¥ 21.8085
库存: 679
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 25.24
