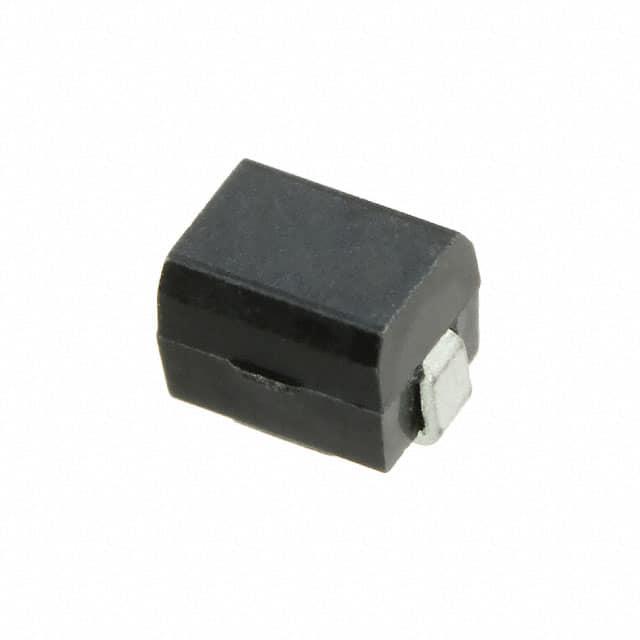

7447669122

产品分类: 贴片电感
厂牌: WURTH
产品描述: 1.06MHz 23MHz 650mA 35@1.06MHz 22μH 790mΩ ±10% 1812 标准安装,贴片安装 4.5mm*3.2mm*3.4mm
供应商型号: 10B-2493212-4
供应商: 国内现货
标准整包数: 1
WURTH 贴片电感 7447669122

7447669122概述

    WE-GFH 高频表面贴装电感器技术手册

    1. 产品简介


    WE-GFH系列高频表面贴装电感器是Würth Elektronik eiSos公司开发的一款专为一般电子设备设计的电子元件。这类电感器主要应用于高频电路中,通过电磁感应原理实现电流信号的滤波、储能和传输等功能。其主要特点在于紧凑的设计、稳定的性能和高可靠性,适用于通讯设备、计算机、消费电子产品等广泛的应用场景。

    2. 技术参数


    以下是从技术手册中提取的关键技术参数和性能指标:
    | 参数 | 规格 |

    | 尺寸(mm) | 4.5 ±0.3 x 4.2 ±0.2 x 3.2 ±0.2 |
    | 标记 | 220K(电感代码) |
    | 推荐焊盘图案(mm) | 2.2 x 1.5 |
    | 感应电感值(µH) | 22 |
    | 感应电感容差(%) | ±10 |
    | 额定电流(mA) | 650(ΔT = 40 K) |
    | 直流电阻(mΩ) | 767(典型值) |
    | 串联谐振频率(MHz) | 20 |
    | 质量因子(Q) | 25(2.52 MHz) |
    | 工作电压(V) | 120(最大值) |
    | 储存条件温度范围(℃) | -40 至 +85 |
    | 操作温度范围(℃) | -40 至 +125 |

    3. 产品特点和优势


    WE-GFH电感器具备以下特点和优势:
    - 高效能: 高质量因子(Q),确保在高频条件下具备优异的滤波和阻抗特性。
    - 稳定性: 温度和电流范围内具有出色的稳定性能。
    - 可靠性: 罗马标准(RoHS)、REACh、无卤素认证,满足环保要求。
    - 安全性: 温度不超过+125℃,保障设备运行安全。
    - 兼容性: 支持多种焊接工艺,满足不同生产需求。

    4. 应用案例和使用建议


    应用案例:
    - 通讯设备:用于无线通信系统中的滤波和耦合。
    - 计算机:用于主板上的电源滤波和电路稳定。
    - 消费电子产品:如手机、平板电脑等的高频电路模块。
    使用建议:
    - 确保焊接过程中符合规定的预热温度和时间,以避免组件损坏。
    - 在清洗过程中,建议采用高压冲洗而非刷子清洗,以防止损伤细小的导线。
    - 存储时需保持在合适的温度和湿度范围内,避免过长暴露导致材料老化。

    5. 兼容性和支持


    WE-GFH电感器设计为与多数现代电子设备兼容,特别是在遵循正确的焊接和存储规范下。制造商提供了详细的技术支持和维护信息,包括在线技术支持、现场工程师支持等。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电感器在焊接过程中损坏 | 确保焊接温度和时间符合技术手册规定 |
    | 清洗后发现导线损坏 | 使用高压冲洗而非刷子清洗 |
    | 电感器无法正常工作 | 检查是否符合工作电压和电流的要求 |

    7. 总结和推荐


    总体而言,WE-GFH系列高频表面贴装电感器是一款性能稳定、可靠且多功能的电子元件,适用于各种高频电子设备。无论是设计还是生产制造,该产品都表现出了极高的适应性和兼容性。因此,我们强烈推荐这款产品给需要高性能电感器的应用场景。

7447669122参数

参数
直流电阻(DCR) 790mΩ
额定电流 650mA
Q值 35@1.06MHz
测试频率 1.06MHz
电感值 22μH
饱和电流(LSAT) -
自谐振频率(SRF) 23MHz
容差 ±10%
长*宽*高 4.5mm*3.2mm*3.4mm
通用封装 1812
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
