首页  >  产品百科  >  744306025

744306025

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 400MHz 32A 25A 250nH 260μΩ ±20% 1052 标准安装,贴片安装 10.5mm*10.3mm*5.5mm
供应商型号: 4360120
供应商: 海外现货
标准整包数: 1

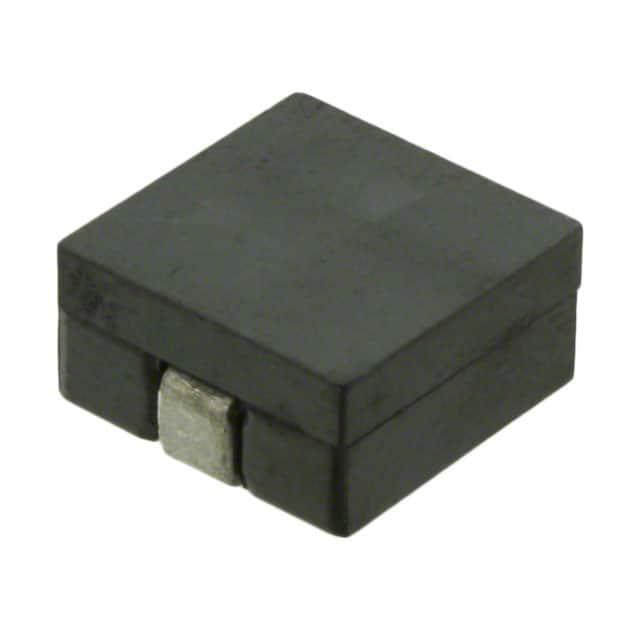

WURTH 贴片电感 744306025

744306025概述


    产品简介


    WE-HCM SMT 高电流扁线圈电感器(订单号:744306025)是一种专为通用电子设备设计和开发的表面贴装元件。这种电感器的主要功能是在电路中提供电感值,并广泛应用于电源管理、电信设备、消费电子产品等领域。

    技术参数


    - 尺寸:长10.3mm(±0.1mm),宽5.0mm(±0.5mm),高2.5mm(±0.2mm)
    - 标号:744306025
    - 日期代码:YYWW
    - 推荐焊盘图案:长10.7mm,宽5.8mm
    - 电气特性:
    - 电感量 L:250nH(±20%),典型值240nH
    - 额定电流 IR:25A(最大值),典型值71.2A
    - 饱和电流 ISAT:30.3A(典型值)
    - 直流电阻 RDC:0.26mΩ(±7%)
    - 自谐振频率 fres:38MHz(典型值)

    产品特点和优势


    1. 高电流处理能力:额定电流可达71.2A,饱和电流可达30.3A,适用于大功率电路。
    2. 高稳定性:能够在-40°C到+125°C的工作温度范围内稳定运行。
    3. 低损耗:具有低直流电阻(0.26mΩ),减少能量损耗,提高效率。
    4. 高可靠性:通过多项国际标准认证,包括AEC-Q200 Grade 1、RoHS合规等,确保长期使用的可靠性和安全性。

    应用案例和使用建议


    - 典型应用:电源管理模块、电信设备、消费电子产品等。
    - 使用建议:
    - 确保焊盘图案符合推荐尺寸,以保证良好的焊接效果。
    - 在高温环境下使用时,要注意散热问题,防止温度过高导致性能下降。
    - 避免使用刷子清洁,以免损坏细小导线。

    兼容性和支持


    - 兼容性:与多数SMT贴装设备兼容。
    - 支持:制造商提供详细的技术文档和支持服务,包括焊接和清洗指南。

    常见问题与解决方案


    1. 问题:电感器在焊接过程中出现空焊。
    - 解决方案:检查焊接工艺是否符合推荐的焊接曲线;确认焊盘图案尺寸正确。

    2. 问题:电感器自谐振频率低。
    - 解决方案:确认电路布局合理,避免过长的走线和过高的寄生电容。

    总结和推荐


    WE-HCM SMT 高电流扁线圈电感器是一款高性能、高可靠性的电感器,适用于多种高功率应用场景。其出色的电气特性和耐温范围使其成为电源管理和信号处理的理想选择。我们强烈推荐此款电感器用于需要高稳定性和高效能的电子设备中。

744306025参数

参数
饱和电流(LSAT) 32A
自谐振频率(SRF) 400MHz
容差 ±20%
直流电阻(DCR) 260μΩ
额定电流 25A
Q值 -
测试频率 100KHz
电感值 250nH
长*宽*高 10.5mm*10.3mm*5.5mm
通用封装 1052
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

744306025厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744306025数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744306025 744306025数据手册

744306025封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 18.3467
10+ ¥ 12.4535
100+ ¥ 12.2311
500+ ¥ 12.0087
1000+ ¥ 12.0087
2000+ ¥ 12.0087
4000+ ¥ 12.0087
库存: 665
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 18.34
直接购买
加入购物车
