首页  >  产品百科  >  744308040

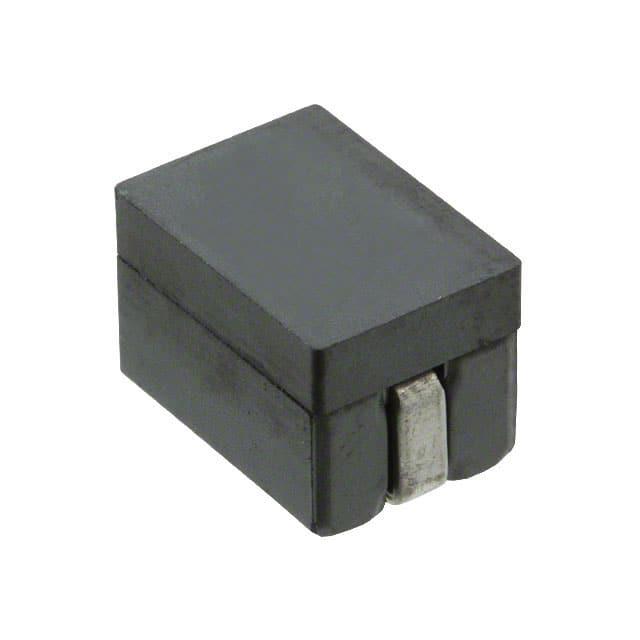

744308040

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 25MHz 26A 25A 400nH 370μΩ ±20% 1070 标准安装,贴片安装 10.1mm*7mm*7.5mm
供应商型号: 732-3025-2-ND
供应商: Digi-Key
标准整包数: 500

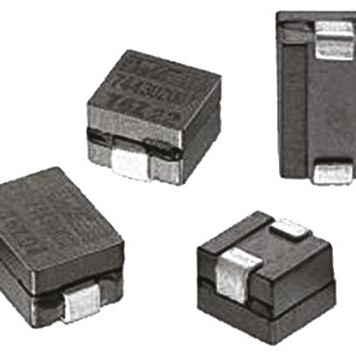

WURTH 贴片电感 744308040

744308040概述


    产品简介


    WE-HCM SMT高电流扁平线圈电感器是一款专为通用电子设备设计的表面贴装(SMT)型高电流电感器。这款电感器具备高电流处理能力,适用于各种高要求的电子电路设计,如电源管理、直流转换、电机控制等领域。

    技术参数


    - 尺寸:长7.0±0.4mm,宽10.0±0.5mm,高10.1±0.5mm(参见手册详细尺寸图表)
    - 引脚间距:引脚1距边缘1mm,引脚2距边缘2mm
    - 推荐焊盘图案:宽度4.0mm,长度11.2mm,厚度2.6mm
    - 标称电感值:400nH(公差±20%)
    - 额定电流:最高可承受25A(ΔT=40K时)
    - 饱和电流:典型值26A(ΔL/L < 20%)
    - 直流电阻:0.37mΩ(±7%)
    - 自谐振频率:25MHz(典型值)
    - 工作温度范围:-40°C至+125°C
    - 存储条件:温度<40°C,湿度<75%RH
    - 认证:符合RoHS、REACH、无卤素标准

    产品特点和优势


    - 高电流处理能力:可以承受高达25A的电流,适用于需要大电流的应用场景。
    - 低直流电阻:低至0.37mΩ,提高了效率和热稳定性。
    - 高可靠性:严格的质量控制和认证保证了长期可靠运行。
    - 小型化设计:采用扁平线圈设计,体积小,适合空间受限的设计。
    - 兼容性强:可广泛应用于各类电源管理和信号处理系统。

    应用案例和使用建议


    应用案例:
    - 电源管理系统:用于稳压电路,例如开关电源或电池充电电路。
    - 直流转换器:用于将直流电压转换为不同等级的直流电压。
    - 电机控制系统:用于驱动电机,控制电流输出,提高电机效率。
    使用建议:
    - 焊接过程:严格按照制造商提供的焊接曲线进行焊接,确保焊接质量。
    - 散热管理:在高负载条件下,采取适当的散热措施以避免过热。
    - 清洁与维护:在生产过程中使用合适的清洗剂,避免损伤电感器。

    兼容性和支持


    - 兼容性:与大多数主流电路板材料和焊接工艺兼容。
    - 支持:Würth Elektronik提供详尽的技术文档和支持服务,帮助客户解决技术难题。

    常见问题与解决方案


    - 问题1:焊接后电感器出现不良接触。
    - 解决方案:确保焊接温度和时间符合制造商推荐的焊接曲线。
    - 问题2:电感器在高负载下温度过高。
    - 解决方案:采取适当的散热措施,例如加装散热片或风扇。
    - 问题3:电感器出现噪音。
    - 解决方案:避免音频频率信号通过电感器。

    总结和推荐


    综上所述,WE-HCM SMT高电流扁平线圈电感器以其出色的电流处理能力和可靠性,非常适合于高要求的电源管理和信号处理应用。对于需要高效率和稳定性的设计,这款电感器是一个理想的选择。我们强烈推荐使用这款产品,尤其是在要求严格的应用环境中。

744308040参数

参数
额定电流 25A
Q值 -
测试频率 100KHz
电感值 400nH
饱和电流(LSAT) 26A
自谐振频率(SRF) 25MHz
容差 ±20%
直流电阻(DCR) 370μΩ
长*宽*高 10.1mm*7mm*7.5mm
通用封装 1070
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

744308040厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744308040数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744308040 744308040数据手册

744308040封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 1.273 ¥ 10.6531
库存: 1000
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 5326.55
