7443320150

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 92MHz 27A 19.5A 1.5μH 3.5mΩ ±20% 1210 标准安装,贴片安装 12.1mm*11.4mm*10mm
供应商型号: 4360127
供应商: 海外现货
标准整包数: 1

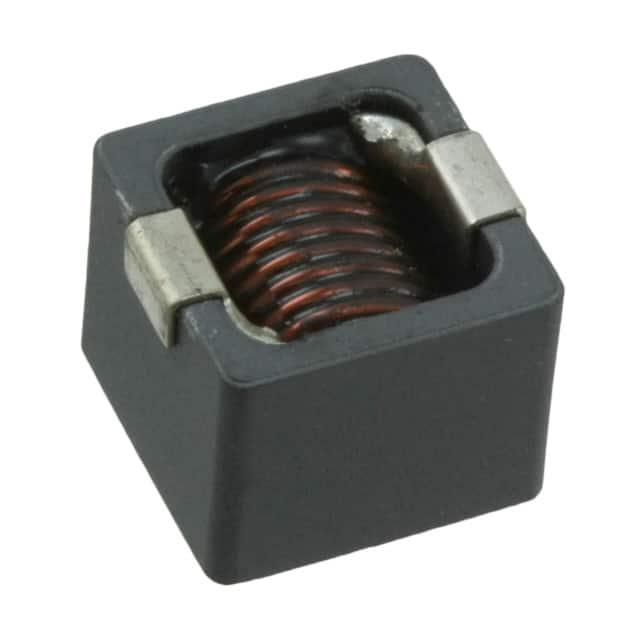

WURTH 贴片电感 7443320150

7443320150概述

    电子元器件技术手册:WE-HCC SMT高电流立方体电感器

    产品简介


    WE-HCC SMT高电流立方体电感器(型号7443320150)是一种设计用于通用电子设备中的电感器。它具备强大的电流处理能力和较高的可靠性,适用于各种电路设计中。该电感器特别适合于需要高电流传输的应用场合,如电源管理、电机驱动等。

    技术参数


    - 尺寸(单位:毫米)
    - 长:12.1 ± 0.3
    - 宽:11.4 ± 0.3
    - 高:9.5 ± 0.5
    - 其他尺寸:2.0 ± 0.2,3.5 ± 0.2
    - 直流电阻(单位:毫欧)
    - @ 20°C:2.95 mΩ typ.
    - @ 20°C:3.5 mΩ max.
    - 典型电气特性
    - 电感值(@ 100 kHz / 10 mA):1.5 µH ± 20%
    - 饱和电流(@ 10% ΔL/L < 10%):26.5 A typ.
    - 饱和电流(@ 30% ΔL/L < 30%):29.1 A typ.
    - 自谐振频率:92 MHz typ.
    - 最大额定电压:120 V
    - 温度范围
    - 环境温度:-40 °C 至 +75 °C
    - 工作温度:-40 °C 至 +125 °C
    - 存储条件:< 40 °C;< 75% RH

    产品特点和优势


    - 高性能: 能够承受高达25.7 A的额定电流,满足多种高电流应用需求。
    - 高可靠性: 符合AEC-Q200标准,确保长期稳定性。
    - 紧凑设计: 尺寸仅为12.1 × 11.4 × 9.5 mm,非常适合空间受限的设计。
    - 低损耗: 低直流电阻(2.95 mΩ typ.),减少能量损耗。

    应用案例和使用建议


    - 电源管理: 在开关电源中,可以作为滤波电感使用,降低电源纹波。
    - 电机驱动: 为电机提供稳定的电流支持,提高效率。
    - 建议使用: 在高功率电路中使用时,应注意散热,避免因过热导致性能下降。

    兼容性和支持


    - 兼容性: 适用于大多数标准SMT生产流程。
    - 支持: 提供免费样品申请服务及详细的CAD设计库支持。

    常见问题与解决方案


    - 问题1: 电感器在高温环境下容易损坏。
    - 解决方案: 确保工作环境温度不超过125 °C,并进行良好的散热设计。

    - 问题2: 电感器在长时间存储后出现焊锡不良现象。
    - 解决方案: 储存时间不要超过12个月,并确保储存条件符合要求。

    总结和推荐


    WE-HCC SMT高电流立方体电感器以其高电流处理能力、低损耗和紧凑设计,在众多高功率应用中表现出色。结合其可靠性和广泛的应用范围,强烈推荐用于需要稳定电流传输和良好散热特性的电子设备中。无论是电源管理还是电机驱动,这款电感器都是理想的选择。

7443320150参数

参数
Q值 -
测试频率 100KHz
电感值 1.5μH
饱和电流(LSAT) 27A
自谐振频率(SRF) 92MHz
容差 ±20%
直流电阻(DCR) 3.5mΩ
额定电流 19.5A
长*宽*高 12.1mm*11.4mm*10mm
通用封装 1210
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

7443320150厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7443320150数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7443320150 7443320150数据手册

7443320150封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 18.3184
10+ ¥ 15.782
100+ ¥ 15.5002
500+ ¥ 15.2184
1000+ ¥ 15.2184
2000+ ¥ 15.2184
4000+ ¥ 15.2184
库存: 257
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 18.31
