7447669220

产品分类: 贴片电感
厂牌: WURTH
产品描述: 975KHz 6.5MHz 200mA 40@975kHz 220μH 7.2Ω ±10% 1812 标准安装,贴片安装 4.5mm*3.2mm*3.4mm
供应商型号: 2493224
供应商: 海外现货
标准整包数: 1

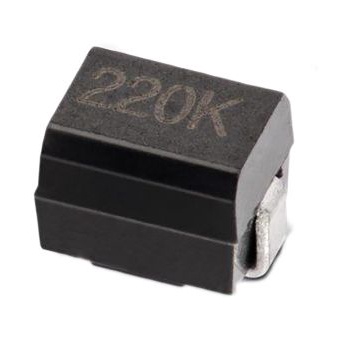

WURTH 贴片电感 7447669220

7447669220概述

    高频表面贴装电感器——WE-GFH产品技术手册

    产品简介


    WE-GFH是一款专为通用电子设备设计的高频表面贴装电感器。它适用于需要小型化、高效率的应用场合,例如通信设备、医疗仪器、工业自动化系统以及消费电子等。电感器是一种被动元件,用于储存能量、过滤信号以及形成振荡回路。WE-GFH采用先进的材料和技术制造,旨在提供稳定的性能和可靠的长期运行。

    技术参数


    - 尺寸(毫米):3.2 ± 0.2 x 3.2 ± 0.2 x 4.2 ± 0.2 x 1.2 ± 0.2 x 1 +0.3/-0.0 x 4.5 ± 0.3
    - 标记:221K (电感码)
    - 标称电感值:220 µH ±10%
    - 额定电流:200 mA max.
    - 直流电阻:典型值6940 mΩ;最大值9000 mΩ
    - 自谐振频率:6 MHz typ.
    - 品质因数:40 min.
    - 认证:符合RoHS标准(2011/65/EU 和 2015/863)、REACH标准(EC 1907/2006)、无卤素标准(JEDEC JS709B)

    产品特点和优势


    1. 高频性能优异:自谐振频率高达6 MHz,适合高频应用。
    2. 稳定可靠:额定电流达200 mA,保证长期稳定运行。
    3. 小体积,高集成度:紧凑的设计适合空间有限的应用。
    4. 广泛温度适应性:工作温度范围为-40°C至+125°C,适用于严苛环境。
    5. 质量认证:符合多项国际安全标准,确保产品质量和可靠性。

    应用案例和使用建议


    应用案例:
    - 通信基站:用于滤波和信号整形。
    - 医疗仪器:提供稳定电能并减少电磁干扰。
    - 工业自动化:提供精确的电流控制和信号隔离。
    使用建议:
    - 在设计电路时,应考虑电感器的工作温度和电流限制,避免超过额定值导致损坏。
    - 确保焊接过程符合特定的技术规范,以保持焊点的可靠性。
    - 清洗过程中应选择合适的清洗剂,以免损伤电感器的绝缘层和镀层。

    兼容性和支持


    - 兼容性:与大多数通用表面贴装工艺兼容,适用于自动装配线。
    - 技术支持:Würth Elektronik eiSos GmbH提供详尽的技术文档和客户支持,包括产品培训和应用指导。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接不良 | 检查焊接温度和时间是否符合技术要求 |
    | 温度上升异常 | 降低电流负载或改善散热措施 |
    | 噪声问题 | 使用低音频频率信号或优化磁芯材料 |

    总结和推荐


    WE-GFH作为一款高性能高频表面贴装电感器,具有出色的电气特性和广泛的应用前景。其独特的设计使其能够在严苛环境下表现出色,适用于各种高频电路设计。鉴于其稳定性和可靠性,我们强烈推荐该产品用于需要高效率和紧凑尺寸的应用场合。无论是对于新项目还是现有系统的升级,WE-GFH都是一款值得信赖的选择。

7447669220参数

参数
直流电阻(DCR) 7.2Ω
额定电流 200mA
Q值 40@975kHz
测试频率 975KHz
电感值 220μH
饱和电流(LSAT) -
自谐振频率(SRF) 6.5MHz
容差 ±10%
长*宽*高 4.5mm*3.2mm*3.4mm
通用封装 1812
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
