744309025

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 300MHz 81A 47.5A 250nH 165μΩ ±20% 标准安装,贴片安装 14mm*13mm*9.5mm
供应商型号: 4360123
供应商: 海外现货
标准整包数: 1

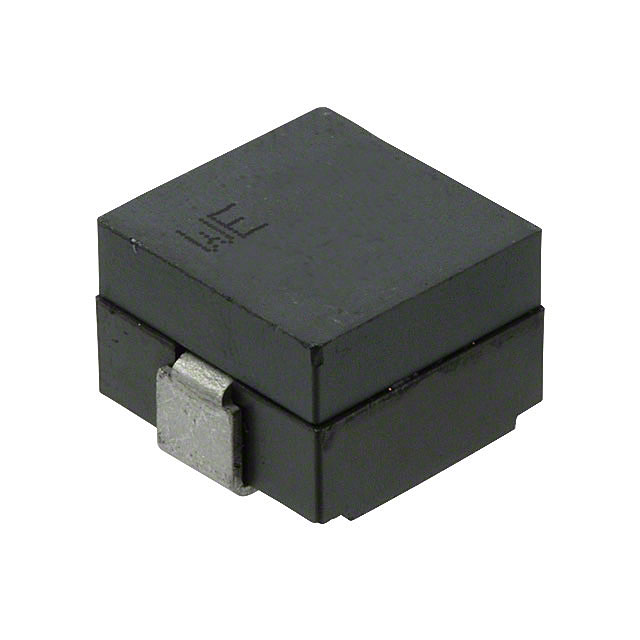

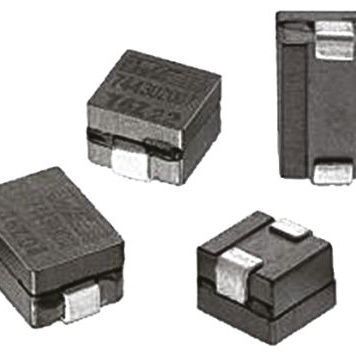

WURTH 贴片电感 744309025

744309025概述


    产品简介


    WE-HCM SMT High Current Flat Wire Inductor 是一款专门设计用于通用电子设备的表面贴装(SMT)电感器。它的主要功能是提供高电流通过时的电磁场存储能力,适用于多种电子产品如电源管理、通信设备和工业自动化系统等。

    技术参数


    - 尺寸:长度9.0 mm ± 0.5 mm,宽度14.0 mm ± 0.5 mm,高度12.5 mm ± 0.5 mm,引脚间距4.5 mm ± 0.2 mm,安装高度1.8 mm ± 0.3 mm,焊盘间距13.0 mm ± 0.5 mm。
    - 额定电感:L = 245 nH(典型值),在100 kHz/10 mA条件下。
    - 额定电流:IR,40K = 47.5 A(最大值),在温度上升40K条件下。
    - 饱和电流:ISAT,10% = 75.6 A(典型值),ISAT,30% = 88.5 A(典型值),|ΔL/L| < 10% 和 |ΔL/L| < 30%。
    - 直流电阻:RDC @ 20°C = 0.165 mΩ ± 7%。
    - 自谐振频率:fres = 37 MHz(典型值)。
    - 环境温度范围:工作温度-40至+125°C,储存条件(原包装)< 40°C,< 75%相对湿度。

    产品特点和优势


    - 高电流承载能力:可承受高达88.5 A的电流,在不同的饱和条件下的电流稳定性表现出色。
    - 良好的热稳定性:在高电流通过时能够保持较低的温升,典型温升为30 K(在80 A时)。
    - 低直流电阻:典型值仅为0.165 mΩ,有助于提高效率。
    - 良好的兼容性和稳定性:符合RoHS标准,无卤素,且具备AEC-Q200 Grade 1认证,确保长期稳定运行。

    应用案例和使用建议


    这款电感器适用于需要高电流通过的应用,例如电源转换电路中的滤波电感。为了优化其性能,建议在电路设计时考虑散热和PCB布局,以确保温升不会超过规定范围。在应用中,还应注意避免强机械冲击和不适当的清洁方法,以防止损坏。

    兼容性和支持


    WE-HCM SMT High Current Flat Wire Inductor 可以与其他电子元器件良好兼容,适用于大多数常见的电路设计。Würth Elektronik eiSos GmbH & Co. KG 提供详细的技术支持和售后服务,确保客户能够正确使用和维护该产品。

    常见问题与解决方案


    1. 问题:产品无法正常工作
    - 解决方案:检查焊接质量和电路连接是否正确,确认所使用的焊料和焊接参数是否符合制造商的要求。
    2. 问题:温升过高
    - 解决方案:重新检查电路布局和PCB设计,确保足够的散热路径。如果必要,增加外部冷却措施。
    3. 问题:外观损坏
    - 解决方案:检查包装和运输过程是否符合要求,避免不必要的机械应力。

    总结和推荐


    综上所述,WE-HCM SMT High Current Flat Wire Inductor 在高电流应用中表现优异,具有出色的热稳定性和低直流电阻。它适合于各种高可靠性要求的应用场合。鉴于其优良的设计和制造质量,我们强烈推荐使用此产品。然而,需要注意的是,这款产品不适合用于军事、航空航天等领域,因为这些领域对安全性和可靠性有着更高的要求。在使用前,请务必向制造商咨询具体需求并获得书面批准。

744309025参数

参数
测试频率 100KHz
电感值 250nH
饱和电流(LSAT) 81A
自谐振频率(SRF) 300MHz
容差 ±20%
直流电阻(DCR) 165μΩ
额定电流 47.5A
Q值 -
长*宽*高 14mm*13mm*9.5mm
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

744309025厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744309025数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744309025 744309025数据手册

744309025封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 17.1873
10+ ¥ 14.8075
100+ ¥ 14.5431
500+ ¥ 14.2787
1000+ ¥ 14.2787
2000+ ¥ 14.2787
4000+ ¥ 14.2787
库存: 228
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 17.18
