7847709150

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 22MHz 5.7A 4.6A 15μH 36mΩ ±20% 1280 标准安装,贴片安装 12mm*12mm*10.3mm
供应商型号: 732-11747-2-ND
供应商: Digi-Key
标准整包数: 250

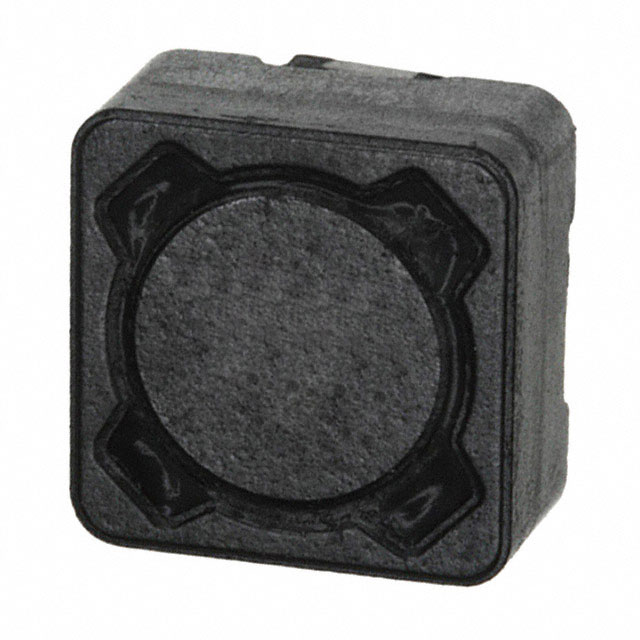

WURTH 贴片电感 7847709150

7847709150概述

    电子元器件技术手册:Würth Elektronik eiSos WE-PDA SMD屏蔽式功率电感

    1. 产品简介


    Würth Elektronik eiSos WE-PDA是一款表面贴装(SMD)屏蔽式功率电感器,适用于一般电子设备的设计与开发。该产品主要应用于需要进行直流电流滤波和能量存储的场合,如电源管理电路、开关电源、LED驱动电路、车载电子系统等。由于其屏蔽设计,WE-PDA能够在高频率下保持低电磁干扰(EMI),同时具备优良的热稳定性和可靠性。

    2. 技术参数


    - 尺寸:12.10 × 10.00 × 5.00 mm(公差±0.3 mm)
    - 额定电流:最大4.6 A(ΔT = 40 K时)
    - 饱和电流:典型值5.7 A(ΔL/L < 10 %)
    - 直流电阻:典型值30 mΩ,最大值36 mΩ(在20 °C下)
    - 自谐振频率:典型值22 MHz
    - 温升曲线:最高可达+125 °C
    - 电气测试条件:+20 °C,相对湿度33%
    - 封装标准:符合IEC 60286-3:2013

    3. 产品特点和优势


    - 屏蔽设计:减少电磁干扰,提高系统稳定性。
    - 高可靠性:通过AEC-Q200认证,确保在恶劣环境下仍能保持高性能。
    - 宽温度范围:可以在-40 °C至+125 °C的温度范围内正常工作。
    - 低损耗:在高频应用中具有极低的直流电阻,提升系统效率。

    4. 应用案例和使用建议


    - 电源管理:适用于各种开关电源和线性稳压器的输出滤波,提高系统的整体效率和稳定性。
    - 汽车电子:可应用于车载充电器、逆变器等关键部件,保障车辆电气系统的可靠运行。
    - 医疗设备:在要求高安全性的医疗设备中,用于提供稳定的直流电输出。
    使用建议:
    - 在焊接过程中严格按照推荐的回流焊工艺曲线操作,以确保焊接质量和组件可靠性。
    - 避免直接机械冲击到电感器,以防材料破损导致电气和机械性能受损。
    - 在使用前检查封装材料是否有收缩现象,避免因封装压力造成的内部损坏。

    5. 兼容性和支持


    WE-PDA SMD屏蔽式功率电感兼容广泛的应用场景,可以与各类SMT生产线和组装工具配合使用。Würth Elektronik eiSos提供详尽的技术支持文档,并可随时联系技术支持团队获取帮助。

    6. 常见问题与解决方案


    - Q: 温度范围如何影响电感器性能?
    - A: 在规定的工作温度范围内,电感器性能稳定。超出该范围可能会影响其电气特性和寿命。

    - Q: 如何正确选择回流焊工艺曲线?
    - A: 参照IPC/ JEDEC J-STD-020E标准,根据实际的电感器厚度选择合适的焊接温度和时间。

    7. 总结和推荐


    总体而言,Würth Elektronik eiSos WE-PDA SMD屏蔽式功率电感器是一款高度可靠的电感器,适合在多种应用场景中使用。它不仅具有优良的电气特性,还具备良好的热稳定性和长期使用寿命。因此,强烈推荐给对可靠性要求较高的项目。

7847709150参数

参数
直流电阻(DCR) 36mΩ
额定电流 4.6A
Q值 -
测试频率 100KHz
电感值 15μH
饱和电流(LSAT) 5.7A
自谐振频率(SRF) 22MHz
容差 ±20%
长*宽*高 12mm*12mm*10.3mm
通用封装 1280
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

7847709150厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7847709150数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7847709150 7847709150数据手册

7847709150封装设计

查看详情并下载
Symbol
Footprint
3D Model
