744045210

产品分类: 贴片电感
厂牌: WURTH
产品描述: 1MHz 10MHz 450mA 270mA 60@796kHz 100μH 2.5Ω ±10% 1812 贴片安装 4.5mm*3.2mm*2.9mm
供应商型号: 1800416
供应商: 海外现货
标准整包数: 1

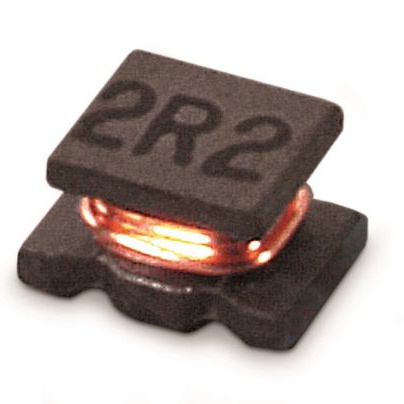

WURTH 贴片电感 744045210

744045210概述


    产品简介


    WE-LQ SMT Power Inductor(型号:744045210) 是一款专为一般电子产品设计和开发的表面贴装功率电感器。这类电子元器件主要用于电源管理和信号处理等领域。它们的主要功能是存储电能并在需要时释放,用于滤波、耦合、解耦和其他各种电路功能。

    技术参数


    产品尺寸(公差±0.3 mm):
    - 长度:4.5 mm
    - 宽度:3.6 mm
    - 高度:2.6 mm
    电气特性:
    - 标称电感值(L):100 μH(1 MHz/ 100 mV,公差±10%)
    - 额定电流(IR):0.27 A(ΔT = 40 K)
    - 饱和电流(ISAT):0.45 A(|ΔL/L| < 10%)
    - 直流电阻(RDC):2.5 Ω(最大值)
    - 自谐振频率(fres):10 MHz(典型值)
    - 品质因数(Q-factor):1 MHz 时为 60(典型值)
    认证:
    - 符合RoHS标准(2011/65/EU & 2015/863)
    - 符合REACh标准((EC)1907/2006)
    - 符合无卤素标准(JEDEC JS709B,IEC 61249-2-21)
    工作条件:
    - 工作温度范围:-40°C 至 +125°C
    - 存储条件:温度 < 40°C,相对湿度 < 75%
    - 最大温度限制:+125°C

    产品特点和优势


    独特功能:
    - 高可靠性:符合RoHS、REACh及无卤素标准,确保环保且安全。
    - 高电流密度:具有较高的额定电流和饱和电流,适用于多种高电流应用场合。
    - 低损耗:优良的RDC和Q-factor特性,提供低损耗电感解决方案。
    - 兼容性强:可与多种SMT工艺和电路板材料兼容,便于集成到现有系统中。
    市场竞争力:
    - 广泛应用:适用于消费电子、通信设备、汽车电子等多种领域。
    - 高性能:在高频率和高电流环境下表现出色,满足各种应用需求。
    - 易于集成:小尺寸封装便于安装,适用于紧凑型设计。

    应用案例和使用建议


    典型应用场景:
    - 电源管理:用于直流-直流转换器中的滤波和平滑。
    - 信号处理:作为高频信号的耦合和解耦组件。
    使用建议:
    - 合理布局:建议将电感器尽可能靠近负载以减少杂散电感,提高效率。
    - 散热管理:当工作电流较高时,应确保良好的散热以避免温度过高影响性能。

    兼容性和支持


    兼容性:
    - Tape & Reel包装:便于自动化生产和组装。
    - SMT焊接工艺:支持标准SMT焊接工艺,确保高效生产。
    支持与维护:
    - 技术支持:Würth Elektronik eiSos GmbH & Co. KG提供全面的技术支持和服务。
    - 文档资料:详细的产品手册和技术规范,方便工程师参考。

    常见问题与解决方案


    常见问题:
    1. 电感器失效:可能是因为过载或超温导致。
    - 解决方案:检查并控制工作电流和温度,避免超出额定范围。
    2. 焊接问题:
    - 解决方案:严格按照焊接规范进行操作,确保焊接质量。
    3. 清洁过程中损坏:
    - 解决方案:避免使用刷子清洁,选择合适的清洗剂和方法。

    总结和推荐


    综合评估:
    - 优点:高可靠性和良好的电气特性使其成为市场上高性能电感器的优选。
    - 适用场景:适用于多种高电流和高频应用场合。
    推荐:
    - 建议使用:对于需要高可靠性、高性能电感器的应用场合,此款WE-LQ SMT Power Inductor(型号:744045210)是一款非常值得推荐的产品。

744045210参数

参数
测试频率 1MHz
电感值 100μH
饱和电流(LSAT) 450mA
自谐振频率(SRF) 10MHz
容差 ±10%
直流电阻(DCR) 2.5Ω
额定电流 270mA
Q值 60@796kHz
长*宽*高 4.5mm*3.2mm*2.9mm
通用封装 1812
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

744045210厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744045210数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744045210 744045210数据手册

744045210封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.3088
10+ ¥ 5.537
50+ ¥ 5.537
100+ ¥ 4.9612
200+ ¥ 4.9612
500+ ¥ 4.784
2500+ ¥ 4.784
5000+ ¥ 4.784
库存: 498
起订量: 7 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.3
