74408942150

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 19MHz 1.6A 1.1A 15μH 245mΩ ±20% 1919 贴片安装 4.8mm*4.8mm*3mm
供应商型号: 2114301
供应商: 海外现货
标准整包数: 1

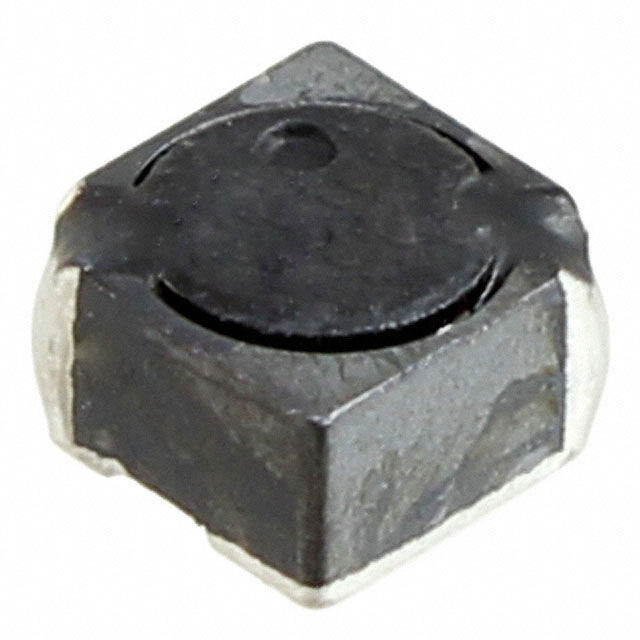

WURTH 贴片电感 74408942150

74408942150概述


    产品简介


    WE-SPC SMT屏蔽式功率电感
    产品类型:SMT屏蔽式功率电感
    主要功能:用于一般电子设备中的电磁干扰(EMI)抑制和电源管理。该产品能够提供高效的电感值和电流承载能力,适用于各种电源转换电路。
    应用领域:广泛应用于消费电子、通信设备、工业控制等领域,特别适合需要高效电感值和电流承载能力的应用场景。

    技术参数


    - 外形尺寸:[mm] 4.8 ±0.3 x 2.8 ±0.2 x 4.8 ±0.3
    - 产品标记:绕线起始位置 •,标示150(电感代码)
    - 推荐焊盘图案:[mm] 5.3 x 1.55,5
    - 额定电感:100 kHz/ 1 mA时为15 μH ±20%
    - 额定电流:当温升为40K时为1.1 A max.
    - 饱和电流:当电感变化率小于35%时为1.6 A typ.
    - 直流电阻:20°C时为0.207 Ω typ., 0.245 Ω max.
    - 自谐振频率:19 MHz typ.
    - 认证:符合RoHS、REACH和无卤标准
    - 工作温度范围:存储条件(原包装内)< 40°C;< 75% RH
    - 引脚耐热等级:MSL 1

    产品特点和优势


    1. 高效电感值:高精度电感值确保稳定性和可靠性。
    2. 宽温度范围:工作温度范围广,适应多种环境。
    3. 小体积设计:紧凑的尺寸方便在空间受限的设计中使用。
    4. 高可靠性和稳定性:通过严格的测试和认证,确保在各种条件下的可靠性能。
    5. 易于焊接和集成:推荐焊盘图案便于SMT工艺,减少装配错误。

    应用案例和使用建议


    应用案例
    在通信基站电源模块中,此电感被用于EMI滤波,提高了电源的稳定性和抗干扰能力。此外,在消费电子产品如智能手机中,该电感作为储能元件,提供了稳定的电流输出。
    使用建议
    - 组装:遵循推荐的焊接曲线进行回流焊接,避免过高的峰值温度。
    - 清洗:不要使用刷子清洗PCB板,以免损伤细小的导线。
    - 存储:建议在12个月内使用,超过期限的产品可能因端子氧化而影响焊接效果。

    兼容性和支持


    该产品设计用于SMT组装,与市场上主流的PCB制程兼容。制造商Würth Elektronik eiSos GmbH & Co. KG提供了详尽的技术支持和维护服务,以确保客户能够顺利地将产品应用于其设计中。

    常见问题与解决方案


    1. 问题:电感值不一致
    解决方案:确保焊接过程按照推荐曲线进行,避免过高的焊接温度。

    2. 问题:产品失效
    解决方案:检查产品是否在规定的温度范围内工作,确认焊接质量良好。

    3. 问题:无法正常工作
    解决方案:验证产品是否正确安装并连接到电路板上,确保外部条件满足要求。

    总结和推荐


    综合评估:WE-SPC SMT屏蔽式功率电感是一款高性能的电子元件,具有高精度电感值、宽工作温度范围和良好的焊接兼容性。在消费电子、通信设备和工业控制领域有着广泛的应用前景。
    推荐:鉴于其优异的性能和可靠性,我们强烈推荐在需要高效电感值和电流承载能力的场合使用这款产品。它能显著提升系统的稳定性和抗干扰能力,特别是在EMI抑制和电源管理方面。

74408942150参数

参数
容差 ±20%
直流电阻(DCR) 245mΩ
额定电流 1.1A
Q值 -
测试频率 100KHz
电感值 15μH
饱和电流(LSAT) 1.6A
自谐振频率(SRF) 19MHz
长*宽*高 4.8mm*4.8mm*3mm
通用封装 1919
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

74408942150厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74408942150数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74408942150 74408942150数据手册

74408942150封装设计

查看详情并下载
Symbol
Footprint
3D Model
