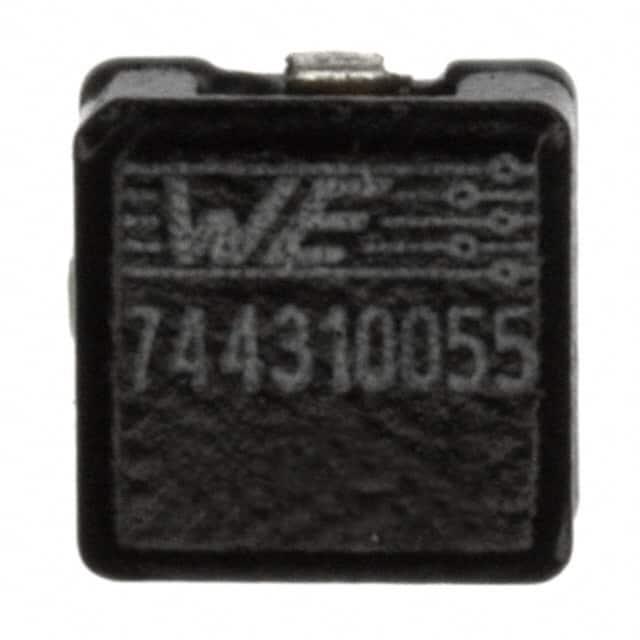

744310055

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 140MHz 20A 14A 520nH 3.7mΩ ±20% 7030 标准安装,贴片安装 7mm*6.9mm*3.3mm
供应商型号: BN-744310055
供应商: 海外现货
标准整包数: 1
WURTH 贴片电感 744310055

744310055概述


    产品简介


    WE-HCI SMT High Current Inductor(高电流表面贴装电感)是一种专为一般电子设备设计和制造的电感元件。它具有体积小、重量轻、高频响应好等特点,适用于各种电源管理和滤波电路中。典型应用包括开关电源、直流-直流转换器、LED驱动器和信号处理设备等。

    技术参数


    - 尺寸:7.0 mm × 3.45 mm × 1.2 mm(±0.3 mm 宽度公差)
    - 额定电感:0.43 μH(典型值),0.52 μH(最大值,±20%)
    - 额定电流:14 A(最大值,ΔT=50 K)
    - 峰值电流:19.2 A(最大值,ΔT=40 K)
    - 饱和电流:8.5 A(10% ΔL/L < 10%)
    - 直流电阻:3.7 mΩ(±10%)
    - 自谐振频率:140 MHz(典型值)
    - 工作温度范围:-40°C 至 +150°C
    - 存储条件:< 40°C,< 75% RH
    - 环保认证:符合 RoHS 标准、REACH 标准、无卤素标准

    产品特点和优势


    1. 高电流承载能力:最大可承载19.2 A的峰值电流,适用于高功率电路。
    2. 低直流电阻:3.7 mΩ的直流电阻确保了较低的能量损耗。
    3. 高自谐振频率:140 MHz的自谐振频率保证了在高频应用中的优异表现。
    4. 宽温度适应范围:可在-40°C至+150°C的环境中稳定工作,适合恶劣环境下的应用。
    5. 符合国际标准:通过了AEC-Q200认证,确保在各种应用中的可靠性。

    应用案例和使用建议


    应用案例:此电感常用于开关电源的输出滤波器,以平滑输出电压并减少纹波。此外,它也适用于LED驱动器的储能电感,确保稳定的电流供应。
    使用建议:
    - 在使用时需注意散热,避免过热导致性能下降。
    - 确保电路板布局合理,减少寄生电感和电容的影响。
    - 定期检查焊接质量和连接情况,避免因接触不良导致故障。

    兼容性和支持


    - 兼容性:符合IPC/JEDEC J-STD-020E标准,与市面上常见的SMT工艺兼容。
    - 技术支持:提供详尽的技术文档和在线工具,如REDEXPERT帮助工程师进行快速计算和模拟。

    常见问题与解决方案


    1. 问:如何判断电感的工作温度是否超出限制?
    - 答:通过测量电感周围的温度,并确保不超过150°C。
    2. 问:电感饱和后,如何恢复其性能?
    - 答:一旦电感饱和,无法通过简单的方法恢复性能。建议更换新的电感器。

    总结和推荐


    综上所述,WE-HCI SMT High Current Inductor在高功率应用中表现出色,具有出色的电流承载能力和低功耗特性。其宽温度范围适应性强,适用范围广泛。对于需要高性能、高可靠性的电路设计师来说,这是一个非常值得推荐的选择。然而,在使用过程中需要注意适当的散热措施和电路布局,以确保最佳效果。

744310055参数

参数
额定电流 14A
Q值 -
测试频率 100KHz
电感值 520nH
饱和电流(LSAT) 20A
自谐振频率(SRF) 140MHz
容差 ±20%
直流电阻(DCR) 3.7mΩ
长*宽*高 7mm*6.9mm*3.3mm
通用封装 7030
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
