744373210010

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 365MHz 24A 8.1A 100nH 5.5mΩ ±30% 2-SMD 贴片安装 4.06mm*4.06mm*1.2mm
供应商型号: BN-744373210010
供应商: 海外现货
标准整包数: 1

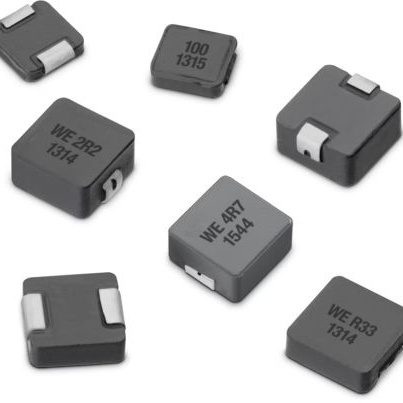

WURTH 贴片电感 744373210010

744373210010概述

    WE-LHMI SMT Power Inductor 技术手册

    产品简介


    WE-LHMI SMT Power Inductor 是一款适用于通用电子设备的表面贴装(SMT)功率电感器。该产品主要用于电子设备中的电源管理和信号过滤,广泛应用于消费电子、通信设备、计算机外围设备等领域。

    技术参数


    - 尺寸(mm):0.76 ± 0.3, 2.0 ± 0.2, 4.06 ± 0.25, 1.0 ± 0.2, 4.06 ± 0.25, 4.45 ± 0.25
    - 引脚标记:R10(电感代码)
    - 焊盘图案推荐尺寸(mm):2.3, 5.2, 2.2, 1.5
    - 电气特性:
    - 电感值:0.1 μH ± 30%
    - 额定电流(IR,40K):8.1 A max.
    - 表观额定电流(IRP,40K):14.1 A max.
    - 饱和电流(ISAT,10%):16.1 A typ. @ 10%
    - 自谐振频率(fres):365 MHz typ.
    - 工作温度范围:存储条件:-40°C 至 +85°C;操作温度:-40°C 至 +125°C
    - 认证:
    - RoHS 符合性
    - REACH 符合性
    - 无卤素符合性

    产品特点和优势


    WE-LHMI SMT Power Inductor 具有多项显著优势,包括高饱和电流、低直流电阻(RDC)和良好的温度稳定性。这些特性使其非常适合于需要高可靠性和稳定性的电源管理电路。此外,其无卤素的设计符合环保标准,适合现代电子产品的需求。

    应用案例和使用建议


    WE-LHMI SMT Power Inductor 广泛应用于多种应用场景,如消费电子产品中的电源管理模块、通信设备中的信号滤波器等。在使用过程中,需要注意以下几点建议:
    - 确保焊接工艺符合规范,避免过高的焊接温度对电感器造成损伤。
    - 清洗过程中尽量避免使用刷子,以防止损伤细小的引脚。
    - 在使用前应充分了解其电气特性和操作温度范围,确保符合设计要求。

    兼容性和支持


    WE-LHMI SMT Power Inductor 与大多数常见的SMT设备和工艺兼容。厂商提供了详尽的技术支持和售后服务,包括详细的安装指南和故障排查手册。客户可以通过官方网站或直接联系厂商获取更多信息和支持。

    常见问题与解决方案


    - 问题:焊接后电感器无法正常工作。
    - 解决方案:检查焊接工艺是否符合规范,特别是焊接温度和时间的控制。

    - 问题:电感器在高温环境下性能下降。
    - 解决方案:确认操作温度是否超过规定范围,如果超出,可能需要增加散热措施或选择其他更适合的型号。

    总结和推荐


    WE-LHMI SMT Power Inductor 是一款高性能的SMT功率电感器,具有出色的电气特性和广泛的适用范围。它特别适合于需要高可靠性电源管理和信号滤波的应用场合。基于以上技术参数和使用建议,我们强烈推荐这款产品给需要高性能电感器的客户。

744373210010参数

参数
自谐振频率(SRF) 365MHz
容差 ±30%
直流电阻(DCR) 5.5mΩ
额定电流 8.1A
Q值 -
测试频率 100KHz
电感值 100nH
饱和电流(LSAT) 24A
长*宽*高 4.06mm*4.06mm*1.2mm
通用封装 2-SMD
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

744373210010厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744373210010数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744373210010 744373210010数据手册

744373210010封装设计

查看详情并下载
Symbol
Footprint
3D Model
