首页  >  产品百科  >  74405024033

74405024033

产品分类: 贴片电感
厂牌: WURTH
产品描述: 1MHz 37MHz 2.1A 1.3A 3.3μH 163mΩ ±20% 2512 标准安装,贴片安装 2.5mm*2mm*1.2mm
供应商型号: 732-10777-2-ND
供应商: Digi-Key
标准整包数: 2000

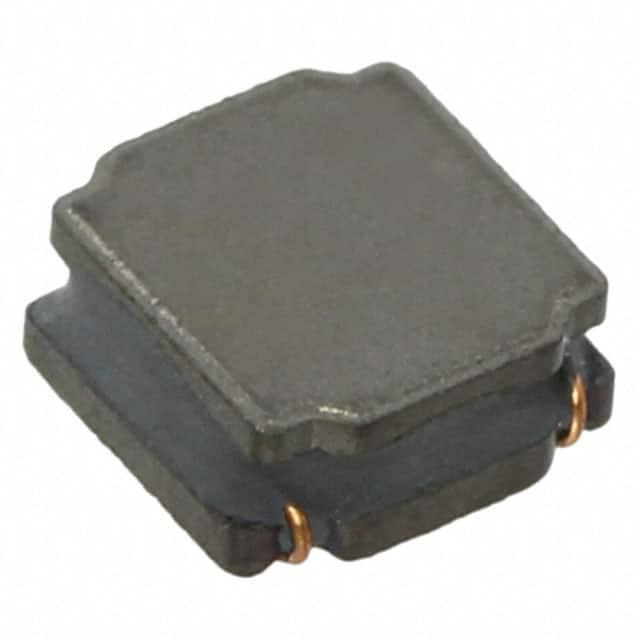

WURTH 贴片电感 74405024033

74405024033概述


    产品简介


    WE-LQSH SMT 半屏蔽高饱和功率电感是一种适用于一般电子设备的电子元器件。这类电感主要用于电源管理、信号滤波及电磁干扰(EMI)抑制等领域。由于其高饱和电流特性,非常适合应用于需要稳定性能的设备中,例如通信设备、消费电子、工业控制设备等。

    技术参数


    - 尺寸:2512
    - 最大尺寸:1.2 mm
    - 公差:2.0 ±0.2 mm, 2.5 ±0.2 mm, 1.65 ±0.2 mm, 0.8 ±0.2 mm
    - 绕线起点:标记
    - 标称电感值:3.3 µH(在1 MHz/ 10 mA条件下)
    - 允许公差:±20%
    - 额定电流:1.3 A(在ΔT = 40 K条件下)
    - 饱和电流:2.1 A(在|ΔL/L| < 30%条件下)
    - 直流电阻:典型值为136 mΩ,最大值为163 mΩ(在20°C条件下)
    - 峰值电压:25 V
    - 自谐振频率:37 MHz(典型值)

    产品特点和优势


    WE-LQSH SMT 半屏蔽高饱和功率电感的主要优势包括:
    - 高饱和电流能力,使其适用于大电流应用。
    - 稳定的电感值,确保了在不同温度条件下的可靠性能。
    - 小型化设计,适合空间有限的应用场景。
    - RoHS和REACH认证,符合环保标准。

    应用案例和使用建议


    此电感通常用于电源管理电路中,如开关电源、降压转换器等。在实际应用中,建议遵循制造商推荐的焊接温度曲线,以确保焊接质量。对于高可靠性应用,进行必要的预评估是必需的。此外,在清洗过程中应避免使用刷子,以防止损坏细小的导线。

    兼容性和支持


    该电感具有良好的兼容性,可广泛应用于各类电子设备。制造商提供技术支持和售后服务,确保客户能够顺利使用并解决可能出现的技术问题。关于更详细的技术支持信息,可以通过制造商的官网获取。

    常见问题与解决方案


    1. 问题:电感在焊接过程中出现不良焊点。
    解决方案:确保焊接温度和时间符合制造商推荐的焊接曲线。
    2. 问题:电感在高温环境下性能下降。
    解决方案:确认实际工作温度不超过电感的最大允许温度,采取适当的散热措施。
    3. 问题:清洗过程导致电感性能变化。
    解决方案:避免使用刷子进行清洗,选择温和的清洗剂。

    总结和推荐


    WE-LQSH SMT 半屏蔽高饱和功率电感是一款高性能的电感产品,特别适用于对电流要求较高的应用场合。其稳定的性能和广泛的兼容性使其成为许多应用的理想选择。通过遵循制造商的建议和注意事项,可以充分发挥其优势。总体而言,这款电感值得在相关应用中考虑使用。

74405024033参数

参数
自谐振频率(SRF) 37MHz
容差 ±20%
直流电阻(DCR) 163mΩ
额定电流 1.3A
Q值 -
测试频率 1MHz
电感值 3.3μH
饱和电流(LSAT) 2.1A
长*宽*高 2.5mm*2mm*1.2mm
通用封装 2512
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

74405024033厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74405024033数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74405024033 74405024033数据手册

74405024033封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.3332 ¥ 2.7886
库存: 2000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 5577.2
直接购买
加入购物车
