7447797820

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 28MHz 5.8A 5.05A 8.2μH 28.6mΩ ±20% 标准安装,贴片安装 10.2mm*10.2mm*4.5mm
供应商型号: 1800272
供应商: 海外现货
标准整包数: 1

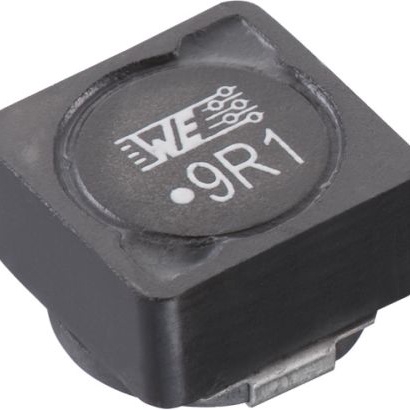

WURTH 贴片电感 7447797820

7447797820概述

    # 高质量电子元器件技术手册文章

    产品简介


    WE-PDF SMT屏蔽式功率电感器是一种专为通用电子设备设计的高性能电子元件,主要用于电源管理、信号处理及滤波等应用场景。此产品通过其紧凑设计和卓越性能,在现代电子系统中扮演着不可或缺的角色。作为一款屏蔽式电感器,它能够有效减少外部电磁干扰(EMI),保护电路稳定性,并提供可靠的电流控制能力。
    主要功能包括:
    - 屏蔽电磁干扰,提升系统稳定性。
    - 支持高频开关电源应用。
    - 适用于多种消费类电子产品和工业设备。
    应用领域涵盖消费电子、通信设备、工业控制及汽车电子等领域。

    技术参数


    以下是关键的技术规格与性能指标:
    | 参数名称 | 规格值 | 单位 |
    |
    | 标称电感值 | 8.2 ±20% | μH |
    | 额定电流 | 5.05 A | 最大值 |
    | 饱和电流 | 5.8 A | 典型值 |
    | 直流电阻 | 25.3 mΩ | 典型值 |
    | 自谐振频率 | 28 MHz | 典型值 |
    | 温度范围(工作) | -40 至 +150 | °C |
    | 温度范围(存储) | <40,湿度<75%RH | °C/湿度 |
    工作环境需注意:在最恶劣条件下,组件温度不得超过+150°C。

    产品特点和优势


    独特功能:
    1. 屏蔽结构:采用封闭式磁芯设计,显著降低漏磁,提高EMI抗扰能力。
    2. 宽温范围支持:适应极端温度条件,确保可靠运行。
    3. 高频性能优异:自谐振频率达28 MHz,满足高速开关电源需求。
    市场竞争力:
    - 可靠性高:通过国际标准认证,符合ISO 2768-1m规范。
    - 多功能集成:结合电感与滤波功能,简化电路设计。
    - 小体积设计:符合现代电子产品对小型化的需求。

    应用案例和使用建议


    应用案例
    1. DC/DC转换器:用于输出滤波,提升电源效率。
    2. 通信模块:屏蔽干扰信号,保障无线通信稳定。
    3. LED驱动器:有效滤除纹波电流,延长使用寿命。
    使用建议
    - 在设计电路时,建议预留适当裕量以避免饱和电流问题。
    - 选择匹配的焊锡工艺,确保焊接质量和机械强度。
    - 注意环境温度限制,避免长期暴露于极端高温环境中。

    兼容性和支持


    兼容性:
    该产品与其他主流SMT器件兼容,可轻松集成到现有设计方案中。对于特殊定制需求,制造商提供灵活支持服务。
    支持服务:
    Würth Elektronik 提供详尽的技术文档和快速响应的客户服务团队,确保客户在项目开发过程中得到全面支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电感值偏差过大 | 检查实际使用环境是否超出额定工作温度 |
    | 持续电流不足 | 替换为更高额定电流版本 |
    | 焊接后电感失效 | 重新检查焊接工艺及连接可靠性 |

    总结和推荐


    综合评估
    WE-PDF SMT屏蔽式功率电感器以其卓越的性能、紧凑的设计和广泛的应用场景,成为现代电子系统中不可或缺的关键组件。尤其在需要高EMI屏蔽和宽温范围工作的场合,该产品展现出明显的优势。
    推荐意见
    强烈推荐该产品用于对性能和稳定性要求较高的电子系统中。同时建议客户在首次使用前进行详细评估,并严格按照技术手册中的指导操作,以获得最佳效果。此外,为确保长期可靠性,建议定期检测并维护设备运行状态。

    以上内容基于提供的技术手册详细整理而成,希望对您有所帮助!

7447797820参数

参数
饱和电流(LSAT) 5.8A
自谐振频率(SRF) 28MHz
容差 ±20%
直流电阻(DCR) 28.6mΩ
额定电流 5.05A
Q值 -
测试频率 100KHz
电感值 8.2μH
长*宽*高 10.2mm*10.2mm*4.5mm
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

7447797820厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7447797820数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7447797820 7447797820数据手册

7447797820封装设计

查看详情并下载
Symbol
Footprint
3D Model
