760871543

产品分类: 贴片电感
厂牌: WURTH
产品描述: 1.31mH 3Ω 贴片安装 16.6mm*20.06mm*14mm
供应商型号: 3584512
供应商: 海外现货
标准整包数: 1

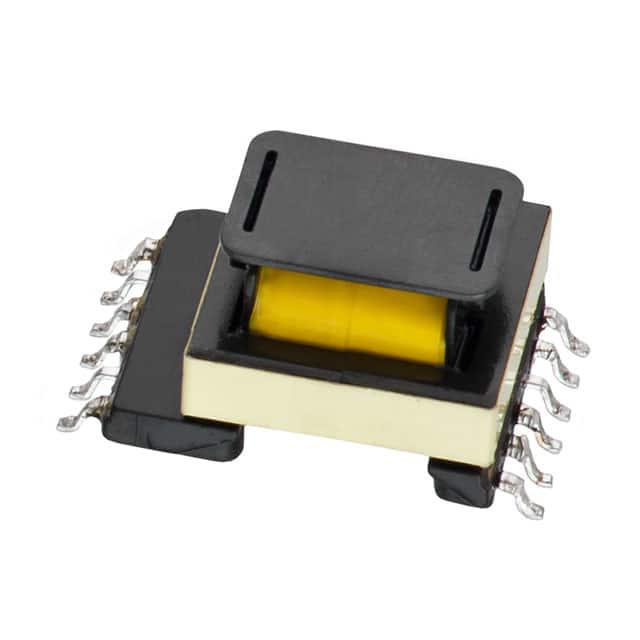

WURTH 贴片电感 760871543

760871543概述


    产品简介


    WE-UOST Universal Offline Standard Transformers(WE-UOST通用离线标准变压器)
    WE-UOST系列通用离线标准变压器专为一般电子设备设计制造,适用于多种电路和应用场合。这些变压器以其高效率和可靠性而著称,广泛应用于电源转换、隔离和耦合等场合。

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 13.5 ± 0.5 mm |
    | 重量 | 25.81 mm |
    | 工作电压范围 | 85 - 265 V (AC) |
    | 输出电压 1 | 24 V |
    | 输出电流 1 | 0.3 A |
    | 输出电压 2 | 5 V |
    | 输出电流 2 | 1.15 A |
    | 辅助电压 | 14 V |
    | 原边绕组匝数比 | 140 : 22 : 6 : 16 |
    | 额定工作频率 | 60 - 150 kHz |
    | 饱和电流 | 0.8 A (典型值) |
    | 直流电阻 1 | 3000 mΩ (最大值) |
    | 直流电阻 2 | 450 mΩ (最大值) |
    | 直流电阻 3 | 25 mΩ (最大值) |
    | 直流电阻 4 | 400 mΩ (最大值) |
    | 漏感 | 35 µH (最大值) |
    | 绝缘测试电压 | 4000 V (AC) |

    产品特点和优势


    1. 高效率和低损耗:WE-UOST系列变压器具有高效能的磁芯材料,有效降低了铁损和铜损,保证了长期稳定的工作性能。
    2. 高绝缘性能:采用增强型绝缘设计,能够承受高达4000V的交流电压测试,适合在高压环境下使用。
    3. 宽工作温度范围:能在-40℃至+125℃的极端温度下正常工作,确保了在各种恶劣环境下的可靠运行。
    4. 紧凑设计:结构紧凑,易于集成到各种设备中,减少了设计空间的占用。
    5. 严格质量控制:通过RoHS、REACH认证,符合无卤素要求,确保产品安全环保。

    应用案例和使用建议


    应用案例:WE-UOST变压器广泛应用于家电设备、通信设备、工业控制设备及各类电源模块中,特别是在需要高可靠性和宽工作范围的应用场合中表现优异。
    使用建议:
    1. 安装位置选择:安装时应注意变压器远离发热源,以避免温度过高影响其性能。
    2. 冷却措施:对于长时间连续工作的应用,可以考虑加装散热片或者风冷系统以提高散热效果。
    3. 焊接工艺:建议按照规定的焊接温度曲线进行焊接,以确保良好的电气连接和物理稳定性。
    4. 清洁处理:在清洗过程中应避免使用可能损害线圈绝缘层的化学物质,可选用温和的溶剂和软布进行擦拭。

    兼容性和支持


    WE-UOST系列变压器与标准表面贴装工艺兼容,可直接应用于现代电子设备生产流程中。Würth Elektronik eiSos GmbH & Co. KG提供详细的技术支持和服务,包括但不限于产品文档、使用说明和故障排查指南。同时,公司设有专业的技术支持团队,可随时解答客户疑问并协助解决问题。

    常见问题与解决方案


    1. 问题:无法达到预期输出电压
    - 解决方案:检查输入电压是否符合规定范围,确认原边和副边绕组连接正确且无断路。
    2. 问题:温度过高
    - 解决方案:增加散热装置,如散热片或风扇;同时注意周围环境温度,保持通风良好。
    3. 问题:焊接不良导致虚焊
    - 解决方案:严格按照规定的焊接温度曲线进行焊接,必要时可使用放大镜检查焊点。

    总结和推荐


    综上所述,WE-UOST通用离线标准变压器凭借其高效、可靠的特性,在众多应用场景中表现出色。其紧凑的设计和严格的质控标准使其成为高性能电子设备的理想选择。强烈推荐在需要高效能、高可靠性的应用中使用这款产品。

760871543参数

参数
容差 -
直流电阻(DCR)
额定电流 -
Q值 -
测试频率 -
电感值 1.31mH
饱和电流(LSAT) -
自谐振频率(SRF) -
长*宽*高 16.6mm*20.06mm*14mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

760871543厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

760871543数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 760871543 760871543数据手册

760871543封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 87.462
5+ ¥ 83.9635
10+ ¥ 78.366
20+ ¥ 76.9666
50+ ¥ 76.9666
库存: 341
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 87.46
